公布日：2024.05.07

申請日：2024.04.02

分類號：C02F1/48(2023.01)I;C02F9/00(2023.01)I;C02F1/28(2023.01)N;C02F101/20(2006.01)N

摘要

本發明涉及碳素陽極生產制造技術領域，具體涉及一種碳素陽極污水處理設備，包括：處理筒，所述處理筒的外壁固定連通有處理管，所述處理管的內部與外部共同設置有自動閉合機構、自動復位機構。通過金屬網板通電將污水中的重金屬微粒進行沉降處理，金屬網板通電后可以產生電場，引導重金屬微粒離子向網板沉積，從而有效去除廢水中的重金屬微粒，凈化水質，并且可以根據污水的水流流速自動調控重金屬微粒的處理速度，當水流快可以自動加大電流進行強度清理，然后可以自動將處理后的重金屬微粒自動進行清理，防止重金屬微粒長時間堆積，并且減少人工干預，提高處理效率和穩定性，降低人力和時間成本。

權利要求書

1.一種碳素陽極污水處理設備，其特征在于，包括：處理筒（1），所述處理筒（1）的外壁固定連通有處理管（2），所述處理管（2）的內部與外部共同設置有自動閉合機構（5）、自動復位機構（6）；重金屬微粒沉降機構（3），所述重金屬微粒沉降機構（3）包括在處理管（2）內固定連接的第一葉輪（31），所述第一葉輪（31）轉動貫穿于處理管（2）且延伸至處理管（2）的外部，所述處理管（2）的外壁固定連接有導電棒（32），所述處理管（2）的外壁固定連接有支撐架（33），所述支撐架（33）的底端內壁固定連接有第一磁鐵（34），所述支撐架（33）的頂端內壁固定連接有第二磁鐵（35），且第一磁鐵（34）與第二磁鐵（35）相對一面的磁極相反，所述處理管（2）的外壁嵌設有兩個相對稱的導電板（36），兩個所述導電板（36）共同固定連接有金屬網板（37），所述導電棒（32）與導電板（36）電性連接形成處理回路；清理機構（4），所述清理機構（4）設置于處理管（2），用于對重金屬微粒進行清理；所述清理機構（4）包括在處理管（2）底端開設的出料口（41），所述出料口（41）的內壁滑動連接有擋水板（42），所述處理管（2）的底端固定連接有收料盒（43），所述收料盒（43）的內壁與擋水板（42）的外壁共同固定連接有第一彈簧（44），所述擋水板（42）的底端固定連接有第一牽引繩（45），所述第一牽引繩（45）的滑動貫穿于收料盒（43）的底端與處理管（2）的頂端，所述收料盒（43）的底端固定連接有滑輪（46），所述滑輪（46）的外壁與第一牽引繩（45）的外壁滑動連接；所述自動閉合機構（5）包括在處理管（2）鉸接的閉合板（51），所述閉合板（51）的外壁與處理管（2）的內壁固定連接有第二彈簧（52），所述閉合板（51）的頂端與第一牽引繩（45）的末端固定連接，所述處理管（2）的內壁與外壁均開設有弧形滑槽（53），所述處理管（2）內壁的弧形滑槽（53）滑動連接有滑動磁塊（54），且滑動磁塊（54）與閉合板（51）固定連接，所述處理管（2）外壁的弧形滑槽（53）滑動連接有滑動磁桿（55），所述滑動磁桿（55）的外壁固定連接有推桿（56）；所述處理管（2）的外壁開設有滑動通孔（57），所述滑動通孔（57）的內壁滑動連接有滑動擋板（58），且滑動擋板（58）的外壁與處理管（2）的內壁相匹配，所述滑動擋板（58）的外壁固定連接有連接板（59），所述連接板（59）的外壁與處理管（2）的內壁固定連接有第五彈簧（511），所述連接板（59）的外壁固定連接有推板（510），所述推板（510）的外壁與推桿（56）的頂端均為弧形，且推板（510）的外壁與推桿（56）的頂端相接觸；所述自動復位機構（6）包括在處理管（2）內壁轉動連接的第二葉輪（61），所述第二葉輪（61）轉動貫穿于處理管（2），且延伸至處理管（2）的外部，所述處理管（2）的外壁固定連接有齒輪（62），所述處理管（2）的外壁固定連接有儲水箱（63），所述儲水箱（63）的外壁開設有滑動槽（64），所述滑動槽（64）的內壁固定連接有滑動塊（65），所述滑動塊（65）的外壁固定連接有多齒板（66），所述多齒板（66）的兩端外壁固定連接有兩個相對稱的T形滑桿（67），所述T形滑桿（67）的外壁滑動套接有單齒板（68），所述單齒板（68）和多齒板（66）共同與齒輪（62）嚙合，所述多齒板（66）與單齒板（68）的相對一側共同固定連接有第三彈簧（69）；所述儲水箱（63）的內壁滑動連接有擠壓板（610），所述擠壓板（610）的頂端與儲水箱（63）的內壁共同固定連接有第一伸縮板（611），所述擠壓板（610）的外壁與儲水箱（63）的內壁共同固定連接有第四彈簧（612），所述儲水箱（63）的外壁固定連通有第一排水管（613），所述第一排水管（613）的末端與收料盒（43）的內壁固定連通，所述處理筒（1）的外壁固定連接有弧形水箱（614），所述弧形水箱（614）的外壁固定連通有第二排水管（615），所述第二排水管（615）與儲水箱（63）的內壁固定連通，所述第二排水管（615）的外壁安設有單向閥（616），所述儲水箱（63）的頂端固定連接有支撐塊（617），所述支撐塊（617）的頂端鉸接有活動板（618），所述活動板（618）的一端固定連接有第二牽引繩（619），所述第二牽引繩（619）滑動貫穿于儲水箱（63）并延伸至儲水箱（63）的內部與加壓板的頂端固定連接，所述活動板（618）的另一端固定連接有第三牽引繩（620），所述第三牽引繩（620）與第一牽引繩（45）的外壁固定連接；所述處理筒（1）的內壁固定連接有儲液箱（7），所述儲液箱（7）的外壁開設有出液口（8），所述出液口（8）的內壁固定連接有推動板（9），所述推動板（9）的外壁與出液口（8）的內壁共同固定連接有彈簧伸縮板（10）。

2.根據權利要求1所述的一種碳素陽極污水處理設備，其特征在于，所述處理筒（1）的底端固定連接有電機（11），所述電機（11）的輸出端固定連接有轉桿（12），且轉桿（12）的末端與儲液箱（7）的內壁轉動連接，所述轉桿（12）的外壁固定連接有多個攪拌板（13），所述處理筒（1）的外壁固定連通有排液管（14），所述處理筒（1）的內壁固定連接有過濾網（15）、活性炭板（16），所述處理筒（1）的底端固定連接有支撐腿。

發明內容

針對現有技術所存在的上述缺點，本發明提供了一種碳素陽極污水處理設備，能夠有效解決現有技術不能對生產碳素陽極的污水中的重金屬微粒進行重點去除的問題。

為實現以上目的，本發明通過以下技術方案予以實現：

本發明提供一種碳素陽極污水處理設備，包括：

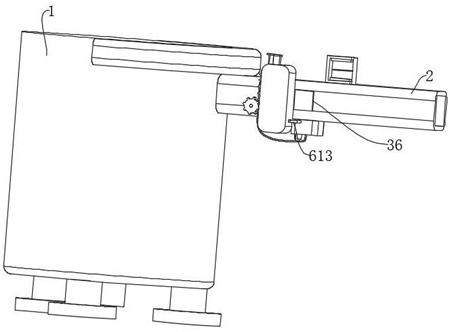

處理筒，所述處理筒的外壁固定連通有處理管，所述處理管的內部與外部共同設置有自動閉合機構、自動復位機構；

重金屬微粒沉降機構，所述重金屬微粒沉降機構包括在處理管內固定連接的第一葉輪，所述第一葉輪轉動貫穿于處理管且延伸至處理管的外部，所述處理管的外壁固定連接有導電棒，所述處理管的外壁固定連接有支撐架，所述支撐架的底端內壁固定連接有第一磁鐵，所述支撐架的頂端內壁固定連接有第二磁鐵，且第一磁鐵與第二磁鐵相對一面的磁極相反，所述處理管的外壁嵌設有兩個相對稱的導電板，兩個所述導電板共同固定連接有金屬網板，所述導電棒與導電板電性連接形成處理回路；

清理機構，所述清理機構設置于處理管，用于對重金屬微粒進行清理。

優選的，所述清理機構包括在處理管底端開設的出料口，所述出料口的內壁滑動連接有擋水板，所述處理管的底端固定連接有收料盒，所述收料盒的內壁與擋水板的外壁共同固定連接有第一彈簧，所述擋水板的底端固定連接有第一牽引繩，所述第一牽引繩的滑動貫穿于收料盒的底端與處理管的頂端，所述收料盒的底端固定連接有滑輪，所述滑輪的外壁與第一牽引繩的外壁滑動連接。

優選的，所述自動閉合機構包括在處理管鉸接的閉合板，所述閉合板的外壁與處理管的內壁固定連接有第二彈簧，所述閉合板的頂端與第一牽引繩的末端固定連接，所述處理管的內壁與外壁均開設有弧形滑槽，所述處理管內壁的弧形滑槽滑動連接有滑動磁塊，且滑動磁塊與閉合板固定連接，所述處理管外壁的弧形滑槽滑動連接有滑動磁桿，所述滑動磁桿的外壁固定連接有推桿。

優選的，所述處理管的外壁開設有滑動通孔，所述滑動通孔的內壁滑動連接有滑動擋板，且滑動擋板的外壁與處理管的內壁相匹配，所述滑動擋板的外壁固定連接有連接板，所述連接板的外壁與處理管的內壁固定連接有第五彈簧，所述連接板的外壁固定連接有推板，所述推板的外壁與推桿的頂端均為弧形，且推板的外壁與推桿的頂端相接觸。

優選的，所述自動復位機構包括在處理管內壁轉動連接的第二葉輪，所述第二葉輪轉動貫穿于處理管，且延伸至處理管的外部，所述處理管的外壁固定連接有齒輪，所述處理管的外壁固定連接有儲水箱，所述儲水箱的外壁開設有滑動槽，所述滑動槽的內壁固定連接有滑動塊，所述滑動塊的外壁固定連接有多齒板，所述多齒板的兩端外壁固定連接有兩個相對稱的T形滑桿，所述T形滑桿的外壁滑動套接有單齒板，所述單齒板和多齒板共同與齒輪嚙合，所述多齒板與單齒板的相對一側共同固定連接有第三彈簧。

優選的，所述儲水箱的內壁滑動連接有擠壓板，所述擠壓板的頂端與儲水箱的內壁共同固定連接有第一伸縮板，所述擠壓板的外壁與儲水箱的內壁共同固定連接有第四彈簧，所述儲水箱的外壁固定連通有第一排水管，所述第一排水管的末端與收料盒的內壁固定連通，所述處理筒的外壁固定連接有弧形水箱，所述弧形水箱的外壁固定連通有第二排水管，所述第二排水管與儲水箱的內壁固定連通，所述第二排水管的外壁安設有單向閥，所述儲水箱的頂端固定連接有支撐塊，所述支撐塊的頂端鉸接有活動板，所述活動板的一端固定連接有第二牽引繩，所述第二牽引繩滑動貫穿于儲水箱并延伸至儲水箱的內部與加壓板的頂端固定連接，所述活動板的另一端固定連接有第三牽引繩，所述第三牽引繩與第一牽引繩的外壁固定連接。

優選的，所述處理筒的內壁固定連接有儲液箱，所述儲液箱的外壁開設有出液口，所述出液口的內壁固定連接有推動板，所述推動板的外壁與出液口的內壁共同固定連接有彈簧伸縮板。

優選的，所述處理筒的底端固定連接有電機，所述電機的輸出端固定連接有轉桿，且轉桿的末端與儲液箱的內壁轉動連接，所述轉桿的外壁固定連接有多個攪拌板，所述處理筒的外壁固定連通有排液管，所述處理筒的內壁固定連接有過濾網、活性炭板，所述處理筒的底端固定連接有支撐腿。

本發明提供的技術方案，與已知的現有技術相比，具有如下有益效果：

通過設置的清理機構、重金屬微粒沉降機構，可以通過金屬網板通電將污水中的重金屬微粒進行沉降處理，金屬網板通電后可以產生電場，引導重金屬微粒離子向網板沉積，從而有效去除廢水中的重金屬微粒，凈化水質，并且可以根據污水的水流流速自動調控重金屬微粒的處理速度，當水流快可以自動加大電流進行強度清理，然后可以自動將處理后的重金屬微粒自動進行清理，防止重金屬微粒長時間堆積，并且減少人工干預，提高處理效率和穩定性，降低人力和時間成本。

通過設置的自動閉合機構、自動復位機構，當金屬網板附近的重金屬微粒過多時，容易導致網板堵塞，影響處理效果，通過自動閉合機構可以及時停止水流，防止重金屬微粒過多造成網板堵塞，然后進行自動清理，在清理后可以自動恢復水流，以保證繼續對污水進行處理，保證污水的處理效率，并且可以減少工作人員對重金屬微粒的接觸。

通過設置的出液口、推動板、彈簧伸縮板、電機、攪拌板、過濾網、活性炭板，可以根據污水的流速自動調控對污水加入污水處理劑的藥量，可以實現精準投藥，確保污水中的污染物得到有效處理，避免過量或不足投藥導致處理效果不佳的問題，根據實際需要進行調整，避免了過量投藥造成的藥劑浪費，然后可以根據攪拌板對其進行均勻的攪拌可以使其可以充分的處理污水。

（發明人：張玉龍）
