公布日：2023.11.17
申請日：2023.10.13
分類號：C02F1/20(2023.01)I;C02F1/66(2023.01)I;C01C1/02(2006.01)I;C02F101/16(2006.01)N
摘要
本發明涉及氨氮廢水處理回收技術領域，尤其為一種高氨氮廢水脫氮處理用的氨水回收裝置，回收筒和若干個單向閥，所述回收筒的內側中間位置設置有隔板，隔板將回收筒分為左右兩個空間，隔板的下側位置固定連接有電磁閥，所述電磁閥能夠使左右兩個空間相連通；左側空間上固定連接有連接板，所述連接板的內側中間位置固定連接有第二電機，所述第二電機的輸出端為轉軸，所述轉軸為空心設置，所述轉軸的一端外側固定連接有攪拌桿，所述攪拌桿轉動方向的背面設置有排氣口，所述攪拌桿轉動方向的前端固定連接有鋸齒邊，所述攪拌桿的兩側固定連接有擾流槽，左側空間連通有用于氨氮廢水進入的廢水進水管，左側空間內固定連接有水位傳感器。
權利要求書

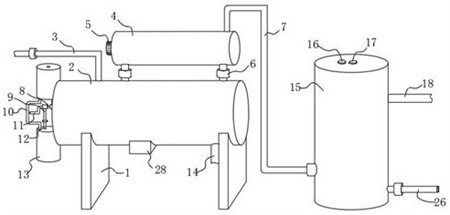

1.一種高氨氮廢水脫氮處理用的氨水回收裝置，包括支撐板（1）、其上側固定連接的回收筒（2）和若干個單向閥（6），其特征在于：所述回收筒（2）的內側中間位置設置有隔板，隔板將回收筒（2）分為左右兩個空間，隔板的下側位置固定連接有電磁閥（24），所述電磁閥（24）能夠使左右兩個空間相連通；左側空間上固定連接有連接板（20），所述連接板（20）的內側中間位置固定連接有第二電機（27），所述第二電機（27）的輸出端為轉軸（11），所述轉軸（11）為空心設置，所述轉軸（11）的一端外側固定連接有攪拌桿（22），所述攪拌桿（22）轉動方向的背面設置有排氣口（29），所述攪拌桿（22）轉動方向的前端固定連接有鋸齒邊（30），所述攪拌桿（22）的兩側固定連接有擾流槽（23）；左側空間連通有用于氨氮廢水進入的廢水進水管（3），左側空間內固定連接有水位傳感器（21），進入左側空間內的氨氮廢水不高于左側空間高度的一半；右側空間底端連通有廢水排水管（14），右側空間頂端連通有帶有單向閥（6）的氨氣管（7），所述氨氣管（7）的另一端連通有氨水筒（15），通過將氨氣通入水中得到飽和氨水；所述回收筒（2）的頂端設置有壓力發生筒（4），所述壓力發生筒（4）的內側中間位置固定連接有固定板（32），所述固定板（32）將壓力發生筒（4）分為左右兩個腔室，左側腔室與左側空間相連通，右側腔室與右側空間相連通，兩個連通處和左側腔室的左端均同樣設置有單向閥（6）；所述壓力發生筒（4）的左端固定連接有第一電機（5），所述第一電機（5）的主軸末端固定連接有往復絲桿（25），所述往復絲桿（25）與固定板（32）的一端轉動連接，所述往復絲桿（25）的外側滑動連接有第一滑板（31），所述第一滑板（31）的內側固定連接有撥快，撥快與往復絲桿（25）上的滑槽滑動連接，所述第一滑板（31）的一端通過連接桿固定連接有第二滑板（35），所述第二滑板（35）滑動設置在位于右側腔室的內側，右側腔室與氨氣管（7）相連通，通過第一滑板（31）和第二滑板（35）的往復運動實現左右兩個腔室正壓和負壓的產生。
2.根據權利要求1所述的一種高氨氮廢水脫氮處理用的氨水回收裝置，其特征在于：左側空間的底端固定連接有超聲波發生器（28）。
3.根據權利要求2所述的一種高氨氮廢水脫氮處理用的氨水回收裝置，其特征在于：所述攪拌桿（22）轉動方向的前端呈傾斜狀設置。
4.根據權利要求3所述的一種高氨氮廢水脫氮處理用的氨水回收裝置，其特征在于：所述回收筒（2）的左端固定連接有氣筒（13），所述氣筒（13）的內側滑動連接有活塞（19），所述活塞（19）的一端固定連接有滑竿（12），所述滑竿（12）的外側與氣筒（13）的一端內側滑動連接，所述轉軸（11）的一端存在曲軸（8），所述曲軸（8）的外側轉動連接有連桿（9），所述連桿（9）的另一端與滑竿（12）的一端轉動連接，所述氣筒（13）的一端內側與兩個分別用于進氣和出氣的單向閥（6）固定連接，用于出氣的所述單向閥（6）的出氣端固定連接有連接管（10），所述連接管（10）的一端與轉軸（11）的一端內側轉動連接，通過所述轉軸（11）的轉動實現對排氣口（29）的通氣。
5.根據權利要求4所述的一種高氨氮廢水脫氮處理用的氨水回收裝置，其特征在于：所述活塞（19）上設置有加熱環（33）。
6.根據權利要求5所述的一種高氨氮廢水脫氮處理用的氨水回收裝置，其特征在于：所述氨水筒（15）的上端內側連通有凈水進水管（18），所述氨水筒（15）的底端內側連通有氨水排出管（26），所述氨水筒（15）的頂端內側連通有泄壓閥（16）和壓力傳感器（17）。7.根據權利要求6所述的一種高氨氮廢水脫氮處理用的氨水回收裝置，其特征在于：所述氨氣管（7）設置在氨水筒（15）的底端內側，所述氨水筒（15）的底端內側還設置有散氣盤（36），所述散氣盤（36）的底端呈錐形狀設置，所述散氣盤（36）設置在氨氣管（7）底端出口的上側，所述散氣盤（36）上開設有供氣體通過的開孔（34）。
8.根據權利要求7所述的一種高氨氮廢水脫氮處理用的氨水回收裝置，其特征在于：所述開孔（34）的直徑由散氣盤（36）的中心到外側逐漸變大。
發明內容
本發明的目的在于提供一種高氨氮廢水脫氮處理用的氨水回收裝置，以解決上述背景技術中提出的“由于吹脫法采用在較高的pH值下使水中的NH4+變?yōu)橛坞x的NH3，利于吹脫，采用普通的塔式吹脫，效果也并不好，氨氮的去除率只有60％，氨氮廢水根本無法達到排放標準，現有吹脫法的氨氮去除率只有60％，究其原因，可以在一定程度上歸咎于氨氮廢水與氣體和接觸面不夠高”的問題，本發明提供了一種采用吹脫法并通過增加氨氮廢水與氣體接觸面的方式來增加氨氮去除率的裝置。
為實現上述目的，本發明提供如下技術方案：一種高氨氮廢水脫氮處理用的氨水回收裝置，包括支撐板、其上側固定連接的回收筒和若干個單向閥，所述回收筒的內側中間位置設置有隔板，隔板將回收筒分為左右兩個空間，隔板的下側位置固定連接有電磁閥，所述電磁閥能夠使左右兩個空間相連通；
左側空間上固定連接有連接板，所述連接板的內側中間位置固定連接有第二電機，所述第二電機的輸出端為轉軸，所述轉軸為空心設置，所述轉軸的一端外側固定連接有攪拌桿，所述攪拌桿轉動方向的背面設置有排氣口，所述攪拌桿轉動方向的前端固定連接有鋸齒邊，所述攪拌桿的兩側固定連接有擾流槽；
左側空間連通有用于氨氮廢水進入的廢水進水管，左側空間內固定連接有水位傳感器，進入左側空間內的氨氮廢水不高于左側空間高度的一半；
右側空間底端連通有廢水排水管，右側空間頂端連通有帶有單向閥的氨氣管，所述氨氣管的另一端連通有氨水筒，通過將氨氣通入水中得到飽和氨水。
在上述設置下，本發明使用時，打開廢水進水管上的單向閥，廢水進水管通過外置輸送裝置泵入經片堿調節后的pH值為11附近的氨氮廢水，堿性環境下，游離氨含量高達98％，更有利于氨氣的脫除，廢水溫度≥45°C，使氨氮廢水進入到回收筒的左側空間，廢水水位應高于電磁閥，然后，使第二電機轉動，在第二電機轉動的過程中，第二電機會帶動轉軸轉動，在轉軸轉動的過程中，轉軸會帶動攪拌桿轉動，在攪拌桿轉動的過程中，會使廢水與左側空間內的上端空氣充分接觸并混合，攪拌桿側面設置的擾流槽能夠在攪拌桿轉動的過程中，將更多的廢水帶向左側空間內的上端空氣，攪拌桿前端的鋸齒邊可以增加攪拌桿的剪切力，增加與廢水的作用面積，進一步增加空氣與廢水的接觸面積，增加氣液混合的效果；
其轉動方向背面設置的排氣口會排出空氣，從而使回收筒外部的空氣進入到回收筒的左側空間，實現對回收筒的左側空間內部的增壓；
因?yàn)榕艢饪谀軌蚋S攪拌桿轉動并處于廢水中，排氣口會在水中不斷的排出氣體，高壓的空氣在水中釋放，并在攪拌桿攪拌混合的過程中，進一步增加空氣與廢水的接觸面，增加氣液混合的效果；
使第二電機帶動攪拌桿轉動一段時間，然后打開電磁閥，高壓的氣液混合體通過電磁閥進入到回收筒的右側空間，即由高壓環境進入到低壓環境，高壓的氣液混合體產生水力空化作用，有利于高氨氮廢水中的游離氨從廢水中逸出進入氣體中，實現氨氮的脫除；進入到回收筒右側空間的液體可以由帶有閥門的廢水排水管排出，回收筒右側空間逸出的氣體可以進入到氨水筒的內側，使逸出的氨氣溶于氨水筒內水產生氨水，實現氨水的回收利用。
作為本發明一種高氨氮廢水脫氮處理用的氨水回收裝置進一步的，其中；左側空間的底端固定連接有超聲波發生器。
在上述設置下，超聲波具有空化效應、活化效應和機械剪切效應，可以增強廢水中游離氨的脫除。
作為本發明一種高氨氮廢水脫氮處理用的氨水回收裝置進一步的，其中；所述攪拌桿轉動方向的前端呈傾斜狀設置。
在上述設置下，攪拌桿轉動方向的前端呈傾斜狀設置可以使攪拌桿的前端呈傾斜狀可以改變?cè)撎幱趶U水的接觸角度，使接觸角度接近于90°，增加攪拌桿的剪切效果。
作為本發明一種高氨氮廢水脫氮處理用的氨水回收裝置進一步的，其中；所述回收筒的左端固定連接有氣筒，所述氣筒的內側滑動連接有活塞，所述活塞的一端固定連接有滑竿，所述滑竿的外側與氣筒的一端內側滑動連接，所述轉軸的一端存在曲軸，所述曲軸的外側轉動連接有連桿，所述連桿的另一端與滑竿的一端轉動連接，所述氣筒的一端內側與兩個分別用于進氣和出氣的單向閥固定連接，用于出氣的所述單向閥的出氣端固定連接有連接管，所述連接管的一端與轉軸的一端內側轉動連接，通過所述轉軸的轉動實現對排氣口的通氣。
在上述設置下，當?shù)诙姍C(jī)轉動時，第二電機還會帶動曲軸轉動，曲軸的轉動會通過連桿帶動滑竿進行往復的滑動，滑竿會帶動氣筒內的活塞進行往復的運動，在活塞的往復運動中，氣筒內會間斷的產生高壓氣體并通過連接管進入到轉軸的內側，最后通過排氣口排出，實現攪拌桿上的排氣；從而實現氣筒內部壓力的增加，且在氣筒內部空氣壓縮的過程中，空氣會被壓縮后加熱，使進入到回收筒左側空間內的氣體溫度較高，溫度的增加進一步增加了氨氣的逸出效果；設置的加熱環同樣起到加熱空氣的作用，起到補充加熱的作用；
作為本發明一種高氨氮廢水脫氮處理用的氨水回收裝置進一步的，其中；所述活塞上設置有加熱環。
作為本發明一種高氨氮廢水脫氮處理用的氨水回收裝置進一步的，其中；所述回收筒的頂端設置有壓力發生筒，所述壓力發生筒的內側中間位置固定連接有固定板，所述固定板將壓力發生筒分為左右兩個腔室，左側腔室與左側空間相連通，右側腔室與右側空間相連通，兩個連通處和左側腔室的左端均同樣設置有單向閥。
作為本發明一種高氨氮廢水脫氮處理用的氨水回收裝置進一步的，其中；所述壓力發生筒的左端固定連接有第一電機，所述第一電機的主軸末端固定連接有往復絲桿，所述往復絲桿與固定板的一端轉動連接，所述往復絲桿的外側滑動連接有第一滑板，所述第一滑板的內側固定連接有撥快，撥快與往復絲桿上的滑槽滑動連接，所述第一滑板的一端通過連接桿固定連接有第二滑板，所述第二滑板滑動設置在位于右側腔室的內側，右側腔室與氨氣管相連通，通過第一滑板和第二滑板的往復運動實現左右兩個腔室正壓和負壓的產生。
在上述設置下，本發明還設置有用于使回收筒右側空間出現負壓的壓力發生筒，從而進一步增加氣液混合物穿過左側空間到右側空間時的壓力差，增加氨氣的逸出效果，壓力發生筒的一端固定連接有第一電機，第一電機轉動時，第一電機會帶動往復絲桿轉動，在往復絲桿轉動的過程中，往復絲桿會通過撥快帶動第一滑板進行左右的運動，在第一滑板滑動的過程中，第一滑板會同時帶動第二滑板進行左右的往復運動；在第一滑板和第二滑板向左運動的過程中，會將回收筒右側空間內的氣體抽到右側腔室的內側，使回收筒右側空間形成相對負壓；在第一滑板和第二滑板向右運動的過程中，會將回收筒右側空間內的氣體吹向氨水筒的內側，實現氨水回收；
作為本發明一種高氨氮廢水脫氮處理用的氨水回收裝置進一步的，其中；所述氨水筒的上端內側連通有凈水進水管，所述氨水筒的底端內側連通有氨水排出管，所述氨水筒的頂端內側連通有泄壓閥和壓力傳感器。凈水進水管用于水進入到氨水筒的內側，水為常溫水，壓力傳感器用于感應氨水筒頂端氣體的壓力，在壓力過高之后，泄壓閥用于氨水筒內多余空氣的排出。
作為本發明一種高氨氮廢水脫氮處理用的氨水回收裝置進一步的，其中；所述氨氣管設置在氨水筒的底端內側，所述氨水筒的底端內側還設置有散氣盤，所述散氣盤的底端呈錐形狀設置，所述散氣盤設置在氨氣管底端出口的上側，所述散氣盤上開設有供氣體通過的開孔。
作為本發明一種高氨氮廢水脫氮處理用的氨水回收裝置進一步的，其中；所述開孔的直徑由散氣盤的中心到外側逐漸變大。
在上述設置下，散氣盤底部的錐形設置和開孔的直徑由散氣盤的中心到外側逐漸變大，能夠?qū)睔夤苊俺龅臍怏w相外側發散，增加氨氣與水混合的均勻性，增加氨水的飽和度。
與現有技術相比，本發明的有益效果是：
1、該一種高氨氮廢水脫氮處理用的氨水回收裝置，本發明使用時，打開廢水進水管上的單向閥，廢水進水管通過外置輸送裝置泵入經片堿調節后的pH值為11附近的氨氮廢水，堿性環境下，游離氨含量高達98％，更有利于氨氣的脫除，廢水溫度≥45°C，使氨氮廢水進入到回收筒的左側空間，廢水水位應高于電磁閥，然后，使第二電機轉動，在第二電機轉動的過程中，第二電機會帶動轉軸轉動，在轉軸轉動的過程中，轉軸會帶動攪拌桿轉動，在攪拌桿轉動的過程中，會使廢水與左側空間內的上端空氣充分接觸并混合，攪拌桿側面設置的擾流槽能夠在攪拌桿轉動的過程中，將更多的廢水帶向左側空間內的上端空氣，攪拌桿前端的鋸齒邊可以增加攪拌桿的剪切力，增加與廢水的作用面積，進一步增加空氣與廢水的接觸面積，增加氣液混合的效果。
2、該一種高氨氮廢水脫氮處理用的氨水回收裝置，其轉動方向背面設置的排氣口會排出空氣，從而使回收筒外部的空氣進入到回收筒的左側空間，實現對回收筒的左側空間內部的增壓；因?yàn)榕艢饪谀軌蚋S攪拌桿轉動并處于廢水中，排氣口會在水中不斷的排出氣體，高壓的空氣在水中釋放，并在攪拌桿攪拌混合的過程中，進一步增加空氣與廢水的接觸面，增加氣液混合的效果。
3、該一種高氨氮廢水脫氮處理用的氨水回收裝置，使第二電機帶動攪拌桿轉動一段時間，然后打開電磁閥，高壓的氣液混合體通過電磁閥進入到回收筒的右側空間，即由高壓環境進入到低壓環境，高壓的氣液混合體產生水力空化作用，有利于高氨氮廢水中的游離氨從廢水中逸出進入氣體中，實現氨氮的脫除；進入到回收筒右側空間的液體可以由帶有閥門的排水管排出，回收筒右側空間逸出的氣體可以進入到氨水筒的內側，使逸出的氨氣溶于氨水筒內水產生氨水，實現氨水的回收利用。
4、該一種高氨氮廢水脫氮處理用的氨水回收裝置，攪拌桿轉動方向的前端呈傾斜狀設置可以使攪拌桿的前端呈傾斜狀可以改變?cè)撎幱趶U水的接觸角度，使接觸角度接近于90°，增加攪拌桿的剪切效果。
5、該一種高氨氮廢水脫氮處理用的氨水回收裝置，當?shù)诙姍C(jī)轉動時，第二電機還會帶動曲軸轉動，曲軸的轉動會通過連桿帶動滑竿進行往復的滑動，滑竿會帶動氣筒內的活塞進行往復的運動，在活塞的往復運動中，氣筒內會間斷的產生高壓氣體并通過連接管進入到轉軸的內側，最后通過排氣口排出，實現攪拌桿上的排氣；從而實現氣筒內部壓力的增加，且在氣筒內部空氣壓縮的過程中，空氣會被壓縮后加熱，使進入到回收筒左側空間內的氣體溫度較高，溫度的增加進一步增加了氨氣的逸出效果；設置的加熱環同樣起到加熱空氣的作用，起到補充加熱的作用。
6、該一種高氨氮廢水脫氮處理用的氨水回收裝置，本發明還設置有用于使回收筒右側空間出現負壓的壓力發生筒，從而進一步增加氣液混合物穿過左側空間到右側空間時的壓力差，增加氨氣的逸出效果，壓力發生筒的一端固定連接有第一電機，第一電機轉動時，第一電機會帶動往復絲桿轉動，在往復絲桿轉動的過程中，往復絲桿會通過撥快帶動第一滑板進行左右的運動，在第一滑板滑動的過程中，第一滑板會同時帶動第二滑板進行左右的往復運動；在第一滑板和第二滑板向左運動的過程中，會將回收筒右側空間內的氣體抽到右側腔室的內側，使回收筒右側空間形成相對負壓；在第一滑板和第二滑板向右運動的過程中，會將回收筒右側空間內的氣體吹向氨水筒的內側，實現氨水回收。
7、該一種高氨氮廢水脫氮處理用的氨水回收裝置，散氣盤底部的錐形設置和開孔的直徑由散氣盤的中心到外側逐漸變大，能夠?qū)睔夤苊俺龅臍怏w相外側發散，增加氨氣與水混合的均勻性，增加氨水的飽和度。
（發明人：肖島;王偉亮;祝廣蕾;溫明東;白雪潔;李永福;楊士金;于艷麗;張曉波;馬莉;趙藍欣）
