申請日2015.07.07

　　公開(公告)日2015.11.11

　　IPC分類號B01D36/04

　　摘要

　　本實用新型公開了一種混凝土廢水處理裝置，包括砼散料倉、沉淀罐、分離罐、再生罐和殘液罐;所述砼散料倉、沉淀罐、分離罐、再生罐和殘液罐依次通過若干段第一管道相連通;所述再生罐與砼散料倉之間通過第二管道直接相通;所述分離罐內盛放有分離篩。本實用新型可以有效減少混凝土廢水所帶來的污染，更符合于綠色化生產。

　　權利要求書

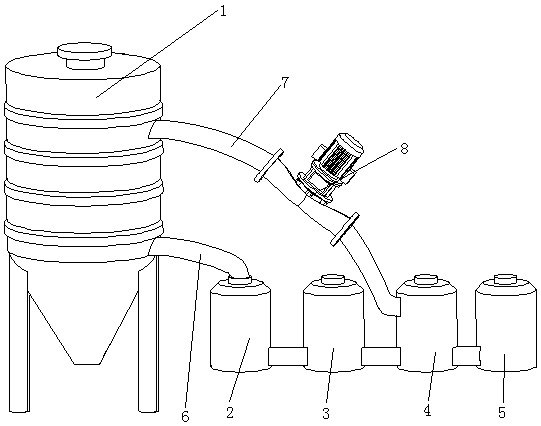

　　1.一種混凝土廢水處理裝置，其特征是：包括砼散料倉、沉淀罐、分離罐、再生罐和殘液罐;所述砼散料倉、沉淀罐、分離罐、再生罐和殘液罐依次通過若干段第一管道相連通;所述再生罐與砼散料倉之間通過第二管道直接相通;所述分離罐內盛放有分離篩。

　　2.根據權利要求1所述的混凝土廢水處理裝置，其特征是：若干段所述第一管道的端部分別連接于砼散料倉、沉淀罐、分離罐、再生罐和殘液罐的底端;所述第二管道的端部分別連接于砼散料倉和再生罐的頂端。

　　3.根據權利要求2所述的混凝土廢水處理裝置，其特征是：所述第二管道上設置有驅動泵。

　　4.根據權利要求1所述的混凝土廢水處理裝置，其特征是：所述沉淀罐內懸浮有硫酸鐵顆粒。

　　說明書

　　一種混凝土廢水處理裝置

　　技術領域

　　本實用新型涉及一種混凝土生產設備，更具體地說，它涉及一種混凝土廢水處理裝置。

　　背景技術

　　砼散料倉是目前混凝土生產澆筑的慣用設備，具有倉儲以及攪拌混凝土功能，使之總有一批配好的物料等待混合，可以大幅度提升生產效率，廣泛應用于混凝土澆筑行業。

　　但是在混凝土的攪拌過程中，會產生混凝土廢水，由于其中含有大量的砂、石、粉塵以及粘黏劑等物質，直接排放將會嚴重影響環境質量。

　　現有技術中通常設置一個收集罐，將廢水進行收集，再運輸至特定地點進行集中傾瀉，避免直接排放以減小危害，但是這種方式還是會產生大量的污染，同時這種處理方式成本過高，不利于綠色話生產。

　　實用新型內容

　　針對現有技術存在的不足，本實用新型的目的在于提供一種可以有效減少混凝土廢水所帶來的污染，更符合于綠色化生產的混凝土廢水處理裝置。

　　為實現上述目的，本實用新型提供了如下技術方案：一種混凝土廢水處理裝置，包括砼散料倉、沉淀罐、分離罐、再生罐和殘液罐;所述砼散料倉、沉淀罐、分離罐、再生罐和殘液罐依次通過若干段第一管道相連通;所述再生罐與砼散料倉之間通過第二管道直接相通;所述分離罐內盛放有分離篩。

　　作為優選的，若干段所述第一管道的端部分別連接于砼散料倉、沉淀罐、分離罐、再生罐和殘液罐的底端;所述第二管道的端部分別連接于砼散料倉和再生罐的頂端。

　　作為優選的，所述第二管道上設置有驅動泵。

　　作為優選的，所述沉淀罐內懸浮有硫酸鐵顆粒。

　　通過采用上述技術方案，砼散料倉所產生的混凝土廢水經過第一管道流至沉淀罐內，而混凝土廢水中砂、石、粉塵等物質在重力作用下將會逐漸沉淀至沉淀罐底部，而隨著混凝土廢水的流動，經過沉淀作用的混凝土廢水將會流至分離罐內，可以對砂、石、粉塵等物質進行阻隔，使其和水分進行分離，而經過分離的混凝土廢水在第二管道的連通下，會重新回至砼散料倉進行作用，而剩余的混凝土廢水則會輸送至殘液罐，進行集中處理，相比于現有技術而言，本實用新型可以從混凝土廢水中重新提取水分并重新利用與混凝土的攪拌，并且只需運輸極少的殘液進行集中處理，可以有效的減少混凝土廢水的污染，從而達到了本實用新型可以有效減少混凝土廢水所帶來的污染，更符合于綠色化生產的目的。
