申請日2015.07.24
公開(公告)日2015.11.18
IPC分類號G05B19/042
摘要
本實用新型公開了一種污水處理控制器，包括MCU，MCU配置有采集液位、風壓、濁度和流量數據的信號采集和輸入模塊;MCU配置有作為驅動輸出模塊輸出端的RS232接口和RS485接口，RS232接口和RS485接口連接有用于反饋控制信息的驅動反饋輸入模塊，驅動反饋輸入模塊連接于MCU;MCU配置有通過驅動反饋輸入模塊反饋的控制信息進行自檢和維護的自檢維護模塊，MCU同時配置有定時模塊、GSM無線收發模塊、連接互聯網的網絡接口、按鍵以及用于供電的電源。本實用新型能夠將數據通過多網直接透傳到監控中心，在監控中心即可遠程配置數據、更改協議，大大降低了現場施工難度，減少了設備安裝調試時間。
權利要求書
1.一種污水處理控制器，其特征在于，包括MCU，MCU配置有采集液位、風壓、濁度和流量數據的信號采集和輸入模塊;MCU配置有作為驅動輸出模塊輸出端的RS232接口和RS485接口，RS232接口和RS485接口連接有用于反饋控制信息的驅動反饋輸入模塊，驅動反饋輸入模塊連接于MCU;MCU配置有通過驅動反饋輸入模塊反饋的控制信息進行自檢和維護的自檢維護模塊，MCU同時配置有定時模塊、GSM無線收發模塊、連接互聯網的網絡接口、按鍵以及用于供電的電源。
2.如權利要求1所述的一種污水處理控制器，其特征在于，所述MCU配置有存儲器接口，并通過存儲器接口連接有存儲器。
3.如權利要求1所述的一種污水處理控制器，其特征在于，所述MCU還配置有液晶顯示器。
4.如權利要求1所述的一種污水處理控制器，其特征在于，所述MCU還配置有更為靈活的WIFI收發模塊。
說明書
一種污水處理控制器
技術領域
本實用新型污水處理領域，尤其涉及一種處理控制器。
背景技術
傳統的污水處理控制器在與監控中心通信時，一般采用單一的網絡通信，如通過網絡接口接入互聯網或采用無線組網等方式，通信方式較為單一，控制不夠保險，可能會引起不必要的污染等情況，給社會造成損失。另外，一般的污水處理控制器對于接入不同的控制設備時，需要在現場進行安裝傳輸設備，并進行火災報警控制器數據采集、分析、修改傳輸設備的運行程序，這樣導致的工程安裝時間長、費用大，調試復雜。
實用新型內容
本實用新型的目的是為了解決通信方式單一和不便于調試的問題，提供一種污水處理控制器，能夠將數據通過多網直接透傳到監控中心，在監控中心即可遠程配置數據、更改協議，大大降低了現場施工難度，減少了設備安裝調試時間。
為達到上述目的，本實用新型是采取如下技術方案予以實現的：

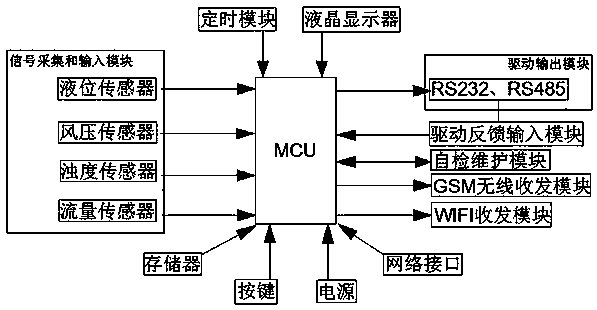

一種污水處理控制器，包括MCU，MCU配置有采集液位、風壓、濁度和流量數據的信號采集和輸入模塊;MCU配置有作為驅動輸出模塊輸出端的RS232接口和RS485接口，RS232接口和RS485接口連接有用于反饋控制信息的驅動反饋輸入模塊，驅動反饋輸入模塊連接于MCU;MCU配置有通過驅動反饋輸入模塊反饋的控制信息進行自檢和維護的自檢維護模塊，MCU同時配置有定時模塊、GSM無線收發模塊、連接互聯網的網絡接口、按鍵以及用于供電的電源。
進一步的，所述MCU配置有存儲器接口，并通過存儲器接口連接有用于存儲液位、風壓、濁度和流量數據、驅動反饋輸入模塊反饋的控制信息的存儲器。
進一步的，所述MCU還配置有顯示液位、風壓、濁度和流量以及驅動反饋輸入模塊反饋的控制信息的液晶顯示器。
進一步的，所述MCU還配置有更為靈活的WIFI收發模塊。
與現有技術相比，本實用新型具有以下有益效果：
本實用新型為了解決上述問題，主要是通過在MCU上同時配置了RS232接口、RS485接口、GSM無線收發模塊和連接互聯網的網絡接口，改善了傳統控制器單一通信方式的缺點，實現了多往通信，使得控制方式更為穩定，能夠將數據通過多網直接透傳到監控中心，用戶在使用時，可以選擇合適的方式進行數據傳輸，而且通過GSM無線收發模塊可與監控中心的采用GSM卡的手機終端進行信息交互，從而通過手機APP應用達到遠程控制污水處理控制器得到目的;本實用新型在RS232接口、RS485接口處均設有驅動反饋輸入模塊，可以對與RS232接口、RS485接口連接的水泵、風機和排泥閥等的工作情況(如風機的風力大小、排泥閥的是否堵塞等)進行監測，并將監測得到的信息反饋給MCU，MCU再根據反饋的信息進行相應的處理;同時，本實用新型還可以通過定時模塊進行定時控制水泵、風機和排泥閥等，實現對污水處理設備的自動管理，達到無人值守的目的;因此，本實用新型能夠將數據通過多網直接透傳到監控中心，在監控中心即可遠程配置數據、更改協議，大大降低了現場施工難度，減少了設備安裝調試時間，能夠解決通信方式單一和不便于調試的問題。
