申請日2017.09.30

　　公開(公告)日2017.12.19

　　IPC分類號C02F9/04; C02F101/16; C02F103/20; C02F101/20

　　摘要

　　本發明涉及廢水處理領域，具體公開了一種畜禽養殖廢水中氨氮的回收方法，本方法中的步驟c)、步驟d)和步驟e)中的交換劑和氨氮解析液能充分的對畜禽養殖廢水中的大部分的氨氮進行回收，同時交換劑和氨氮解析液中回收的氨氮可以根據需要制成產品，如氯化銨、硫酸銨等，也可作為農業秸稈發酵的氮源，且將畜禽養殖廢水中的大部分的氨氮回收后，畜禽養殖廢水內的C/N的比例提高便于后期對畜禽養殖廢水進行生化處理，能有效的降低畜禽養殖廢水處理的成本。本方案能降低畜禽養殖廢水中氨氮回收的成本。

　　權利要求書

　　1.一種畜禽養殖廢水中氨氮的回收方法，其特征在于，包括以下步驟：

　　步驟a)廢水調節：將沼液池中的畜禽養殖廢水通入到初沉池，將畜禽養殖廢水在初沉池內的靜置時長大于24H;然后將靜置后的畜禽養殖廢水通入調節池中，向調節池中加入堿性物質或酸性物質，使畜禽養殖廢水的pH值在8.2～8.6之間，并讓畜禽養殖廢水在調節池中靜置3～6H;

　　步驟b)過濾：將步驟a)中調節池的上層廢水通入砂濾池，砂濾池內鋪設有過濾材料，且過濾材料的厚度為150mm～300mm，過濾材料的中部設置一層錳砂過濾材料，錳砂過濾材料的厚度為200～350mm;經砂濾池過濾后的畜禽養殖廢水流入集水池中;

　　步驟c)氨氮吸附：將步驟b)中集水池內的畜禽養殖廢水通入到氨氮吸附裝置中，氨氮吸附裝置中吸附罐內畜禽養殖廢水的流速為5～40BV/h;氨氮吸附裝置內的交換劑能對畜禽養殖廢水內的氨氮進行吸附;

　　步驟d)氨氮解析：當氨氮吸附裝置內流出的畜禽養殖廢水中的氨氮濃度大于等于300mg/L時，停止氨氮吸附裝置的廢水進入，氨氮解析液以逆流的方式通入氨氮吸附裝置中，讓氨氮解析液在氨氮吸附裝置內的停留時間大于3H;當解析液解析出的氨氮含量大于吸附裝置所吸附的氨氮含量的95%時，氨氮解析液停止進入氨氮吸附裝置，氨氮吸附裝置再次吸入步驟b)中集水池內的畜禽養殖廢水;

　　步驟e)：重復步驟d)，直至氨氮解析液內的氨氮濃度大于等于8000mg/L時，氨氮解析液與氨氮混合形成了高氨氮母液，然后將高氨氮母液通入母液槽，對高氨氮母液進行收集。

　　2.根據權利要求1所述的一種畜禽養殖廢水中氨氮的回收方法，其特征在于，所述步驟b)中，過濾材料包括第一層鵝卵石、第二層石英砂、第三層錳砂、第四層石英砂和第五層河沙，且第一層鵝卵石、第二層石英砂、第三層錳砂、第四層石英砂和第五層河沙由下至上依次水平鋪設在砂濾池內;所述第一層鵝卵石的規格為8～16mm，第二層石英砂的規格為1～2mm，第三層錳砂的規格為0.5～1mm，第四層石英砂為40～80目，第五層河沙為80～120目;第二層石英砂可用規格為1～2mm的鵝卵石代替，第四層石英砂可用規格為40～80目的鵝卵石來代替。

　　3.根據權利要求1所述的一種畜禽養殖廢水中氨氮的回收方法，其特征在于，所述步驟a)中，向調節池中加入堿性物質為氧化鈣、氫氧化鈉或氫氧化鈣。

　　4.根據權利要求1所述的一種畜禽養殖廢水中氨氮的回收方法，其特征在于，所述步驟c)中，氨氮吸附裝置內的交換劑包括大孔徑型丙烯酸系陽離子交換樹脂和大孔徑型胺基羧酸系陽離子交換樹脂，且大孔徑型丙烯酸系陽離子交換樹脂與大孔徑型胺基羧酸系陽離子交換樹脂的體積比例為：4:1。

　　5.根據權利要求1所述的一種畜禽養殖廢水中氨氮的回收方法，其特征在于，所述步驟b)和步驟c)之間設有步驟f)，所述步驟f)為交換劑預處理步驟：用軟水對交換劑進行清洗，直至交換劑出水清澈;然后用1mol/L氫氧化鈉對交換劑進行清洗，控制其清洗流速為8～20BV/h，清洗時長大于等于2H，且氫氧化鈉的體積為交換劑體積的2～4倍;然后再用軟水對交換劑清洗，直至出水使酚酞指示劑顯無色;然后用1mol/L鹽酸對交換劑進行清洗，控制其清洗流速為8～20BV/h，清洗時長大于等于2H，且鹽酸的體積為交換劑體積的2～4倍;然后再用軟水清洗，直至出水使甲基橙指示劑顯黃色。

　　說明書

　　一種畜禽養殖廢水中氨氮的回收方法

　　技術領域

　　本發明屬于廢水處理領域，具體涉及一種畜禽養殖廢水中氨氮的回收方法。

　　背景技術

　　在畜禽養殖廢水處理中，經過干濕、固液、沼液池處理后，廢水中的COD、氨氮、懸浮物都得到了明顯的下降，從而是使極大地降低了后工序的處理負荷。但在現有的畜禽養殖廢水處理方法中，后工序都是采用生化處理的，其根本的本質就是脫氮除磷。但畜禽養殖廢水是典型的低BOD/N比的廢水，其比例一般在2:1～3:1之間，有時候接近于1:1的比例，按照現在污水處理生化段的基本要求其C:N:P應該控制在100:5:1，從生化反應的角度來看，要提高其脫氮效果，BOD/N比至少應該控制在4以上，要具有良好的除磷效果，BOD/P至少在15以上，這就導致廢水在生化處理過程中營養比例的失衡，所以對于畜禽養殖廢水的處理，很多處理效果都不理想，關鍵就在于生化處理效果不好。

　　針對該問題也出現了很多新技術，如：通過外加碳源提高C/N比，提高生化段的處理效果;短程硝化反硝化生物脫氮技術、厭氧氨氧化生物脫氮技術、同步硝化反硝化生物脫氮技術等等，外加碳源就存在碳源的來源問題，直接影響廢水處理的成本，而其他的技術很多都還在研究階段，或者只是小部分在使用，其控制要求、操作人員的技能要求、自動化要求等都比較好、而且有的技術啟動時間很長，在控制條件滿足的情況下都需要至少三個月的時間，而且抗負荷沖擊性也比較低。

　　發明內容

　　本發明意在提供一種畜禽養殖廢水中氨氮的回收方法，以降低畜禽養殖廢水中氨氮回收的成本。

　　為了達到上述目的，本發明的基礎方案如下：一種畜禽養殖廢水中氨氮的回收方法，包括以下步驟：

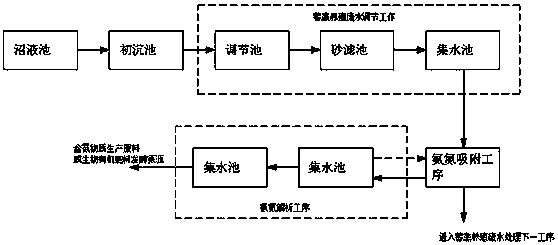

　　步驟a)廢水調節：將沼液池中的畜禽養殖廢水通入到初沉池，將畜禽養殖廢水在初沉池內的靜置時長大于24H;然后將靜置后的畜禽養殖廢水通入調節池中，向調節池中加入堿性物質或酸性物質，使畜禽養殖廢水的pH值在8.2～8.6之間，并讓畜禽養殖廢水在調節池中靜置3～6H;

　　步驟b)過濾：將步驟a)中調節池的上層廢水通入砂濾池，砂濾池內鋪設有過濾材料，且過濾材料的厚度為150mm～300mm，過濾材料的中部設置一層錳砂過濾材料，錳砂過濾材料的厚度為200～350mm;經砂濾池過濾后的畜禽養殖廢水流入集水池中;

　　步驟c)氨氮吸附：將步驟b)中集水池內的畜禽養殖廢水通入到氨氮吸附裝置中，氨氮吸附裝置中吸附罐內畜禽養殖廢水的流速為5～40BV/h;氨氮吸附裝置內的交換劑能對畜禽養殖廢水內的氨氮進行吸附;

　　步驟d)氨氮解析：當氨氮吸附裝置內流出的畜禽養殖廢水中的氨氮濃度大于等于300mg/L時，停止氨氮吸附裝置的廢水進入，氨氮解析液以逆流的方式通入氨氮吸附裝置中，讓氨氮解析液在氨氮吸附裝置內的停留時間大于3H;當解析液解析出的氨氮含量大于吸附裝置所吸附的氨氮含量的95%時，氨氮解析液停止進入氨氮吸附裝置，氨氮吸附裝置再次吸入步驟b)中集水池內的畜禽養殖廢水;

　　步驟e)：重復步驟d)，直至氨氮解析液內的氨氮濃度大于等于8000mg/L時，氨氮解析液與氨氮混合形成了高氨氮母液，然后將高氨氮母液通入母液槽，對高氨氮母液進行收集。

　　基礎方案的原理及其優點：1、步驟a)，將畜禽養殖廢水通入到初沉池中，對通入初沉池進行初步沉淀24H以上，便于將初沉池內的畜禽養殖廢水進行固液分離;在對畜禽養殖廢水的PH進行調節后，能使畜禽養殖廢水中的懸浮物更容易沉降，減少后續步驟中生化降解的處理負荷，而且能保證廢水中的80%以上氨氮以NH4+的形式存在，進而便于對畜禽養殖廢水中的氨氮進行分解。

　　2、步驟b)中，砂濾池中設置有過濾材料和錳砂過濾材料，當畜禽養殖廢水進入到砂濾池中時較大的懸浮物會被過濾材料過濾，進而讓畜禽養殖廢水充分的與中部的錳砂過濾材料接觸，錳砂過濾材料能充分的去除畜禽養殖廢水中的鐵離子和錳離子，能避免錳砂過濾材料直接被懸浮物包裹，將低其去除鐵離子和錳離子的能力;同時位于錳砂過濾材料下放的過濾材料能對錳砂過濾材料進行支撐，進而降低錳砂過濾材料的流失，延長錳砂過濾材料的使用壽命;過濾材料和錳砂過濾材料的厚度和厚度材料厚度的設置，能夠保證畜禽養殖廢水穿過整個砂濾池有足夠的停留時間，此過程中能進一步降低廢水中的懸浮物和重金屬。

　　3、步驟c)中，將氨氮吸附裝置中吸附罐內畜禽養殖廢水的流速控制在5～40BV/h之間，便于氨氮吸附裝置內的交換劑能對畜禽養殖廢水內的氨氮進行吸附回收。

　　4、步驟d)中，當步驟c)中交換劑對對畜禽養殖廢水內的氨氮進行吸附回收后，若氨氮吸附裝置內流出的畜禽養殖廢水中的氨氮濃度大于等于300mg/L時，氨氮吸附裝置中的氨氮解析液能夠運轉起來，對畜禽養殖廢水內殘留的氨氮進行分解，讓畜禽養殖廢水內殘留的氨氮達標;

　　5、步驟e)中，當氨氮解析液內的氨氮濃度大于等于8000mg/L時，即可更換氨氮解析液，實現對氨氮解析液的充分利用，同時對使用后的氨氮解析液進行收集，以待作為含氮物質的原料或者作為生物質發酵的氮源供給，實現對畜禽養殖廢水內氮源的充分利用。

　　綜上所述，本方法中的步驟c)、步驟d)和步驟e)中的交換劑和氨氮解析液能充分的對畜禽養殖廢水中的大部分的氨氮進行回收，同時交換劑和氨氮解析液中回收的氨氮可以根據需要制成產品，如氯化銨、硫酸銨等，也可作為農業秸稈發酵的氮源，且將畜禽養殖廢水中的大部分的氨氮回收后，畜禽養殖廢水內的C/N的比例提高便于后期對畜禽養殖廢水進行生化處理，能有效的降低畜禽養殖廢水處理的成本。

　　進一步，所述步驟b)中，所述步驟b)中，過濾材料包括第一層鵝卵石、第二層石英砂、第三層錳砂、第四層石英砂和第五層河沙，且第一層鵝卵石、第二層石英砂、第三層錳砂、第四層石英砂和第五層河沙由下至上依次水平鋪設在砂濾池內;所述第一層鵝卵石的規格為8～16mm，第二層石英砂的規格為1～2mm，第三層錳砂的規格為0.5～1mm，第四層石英砂為40～80目，第五層河沙為80～120目;第二層石英砂可用規格為1～2mm的鵝卵石代替，第四層石英砂可用規格為40～80目的鵝卵石來代替。第一層鵝卵石、第二層石英砂、第三層錳砂、第四層石英砂和第五層河沙的規格不同，進而第一層鵝卵石、第二層石英砂、第三層錳砂、第四層石英砂和第五層河沙顆粒之間形成的間隙大小也不同，能讓畜禽養殖廢水內的雜質被分層次的過濾，讓畜禽養殖廢水內的雜質被充分過濾。

　　進一步，所述步驟a)中，所述步驟a)中，向調節池中加入堿性物質為氧化鈣、氫氧化鈉或氫氧化鈣。氧化鈣、氫氧化鈉或氫氧化鈣均能對畜禽養殖廢水的PH進行快速的調節，均為無毒的、易溶于水的堿性物質，能讓畜禽養殖廢水內的雜質快速沉淀，在調節畜禽養殖廢水內PH的同時，能進一步降低廢水中的懸浮物和重金屬;其中氧化鈣最為便宜，易于保藏，現場使用十分的較安全。

　　進一步，所述步驟c)中，氨氮吸附裝置內的交換劑包括大孔徑型丙烯酸系陽離子交換樹脂和大孔徑型胺基羧酸系陽離子交換樹脂，且大孔徑型丙烯酸系陽離子交換樹脂與大孔徑型胺基羧酸系陽離子交換樹脂的體積比例為：4:1。氨氮吸附裝置中采用了兩種離子交換樹脂，其中大孔徑型丙烯酸系陽離子交換樹脂的再生率高、酸耗低和交換容量大，大孔徑型胺基羧酸系陽離子交換樹脂具有高的交換能力、高再生效率、低再生廢液的特點，同時大孔徑型胺基羧酸系陽離子交換樹脂能借助大孔徑型丙烯酸系陽離子交換樹脂產生的廢酸來進行再生，實現對廢酸的充分利用，兩者離子交換樹脂的配比讓大孔徑型胺基羧酸系陽離子交換樹脂與大孔徑型丙烯酸系陽離子交換樹脂之間的協同作用達到最佳。

　　進一步，所述步驟b)和步驟c)之間設有步驟f)，所述步驟f)為交換劑預處理步驟：用軟水對交換劑進行清洗，直至交換劑出水清澈;然后用1mol/L氫氧化鈉對交換劑進行清洗，控制其清洗流速為8～20BV/h，清洗時長大于等于2H，且氫氧化鈉的體積為交換劑體積的2～4倍;然后再用軟水對交換劑清洗，直至出水使酚酞指示劑顯無色;然后用1mol/L鹽酸對交換劑進行清洗，控制其清洗流速為8～20BV/h，清洗時長大于等于2H，且鹽酸的體積為交換劑體積的2～4倍;然后再用軟水清洗，直至出水使甲基橙指示劑顯黃色。實現對交換劑的充分清洗。
