近年來，我國水源水受到工業、農業和生活污水不同程度的污染，特別是有機物的污染，導致水源水部分水質指標不符合《地表水環境質量標準》(GB3838—2002)III類標準，水廠常規處理工藝(混凝→沉淀→過濾→消毒)無法對其進行有效凈化，出廠水水質難以達到《生活飲用水衛生標準》(GB5749—2006)的要求。目前對于微污染原水的處理方法，按其凈化工藝可分為強化常規工藝、預處理工藝和深度處理工藝，具體則涉及到吸附、氧化、生物處理以及膜分離技術。膜分離技術由于其出水水質好且穩定、占地面積小、能耗較低等優點被公認為新一代水處理技術，用于凈水處理的前景廣闊。2006年，李圭白提出“以超濾為核心的第三代城市飲用水凈化工藝”，我國的超濾膜水廠投產數也在大幅增加。但在實際生產過程中，溶解性有機物經過超濾膜處理后去除率并不高。此外，膜污染從膜分離技術誕生以來便是一個不容忽視的問題。因此，超濾膜常和其它工藝聯用成為組合工藝，彼此之間取長補短，共同發揮各自效能來凈化水質。
活性炭比表面積較大，其自身強大的吸附能力能夠吸附去除水體中有機污染物。此外，活性炭表面生成的微生物膜可以利用微生物自身新陳代謝來有效降低水體中的氨氮(NH+4-N)濃度。因此，出現了生物粉末活性炭與超濾共同組成的“生物粉末活性炭-超濾”(BPAC-UF)工藝，BPAC-UF工藝在實際運用中主要分為一體式和分體式。一體式工藝，即粉末活性炭直接投加到膜池內形成膜生物反應器，也被稱為粉末活性炭-膜生物反應器(powderedactivatedcarbon-membranebioreactor，PAC-MBR)工藝。分體式工藝，即進水先通過粉末活性炭池進行接觸吸附，炭池出水再進入超濾膜池，可被稱為BPAC-UF組合工藝。近年來，BPAC-UF工藝受到許多研究者的關注。宣雍琪等研究發現BPACUF組合工藝能夠有效地去除微污染原水中的嗅味物質，李臻等通過對比“生物粉末活性炭-膜生物反應器”(biologicalpowderedactivatedcarbonmembranebioreactor，BPAC-MBR)工藝和BPAC-UF工藝發現，由于水力停留時間較長，BPAC-UF工藝中粉末活性炭表面的生物降解作用得到更好的發揮，抗沖擊性能更好。
本文采用粉末活性炭接觸池和超濾膜的分體式工藝，通過在宜興市氿濱水廠的中試裝置，系統探究BPAC-UF分體式工藝對微污染原水的處理效果，同時研究超濾膜污染情況。超濾膜采用PVDF和PVC兩種材質進行對比，分析兩者在處理效果和抗污染能力方面的優劣。
三、材料與方法
1.1 原水水質

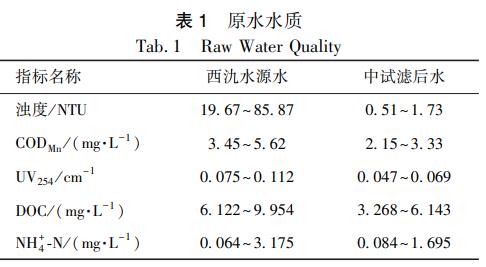

本試驗所用原水為宜興市氿濱水廠西氿水源水經過中試規模的常規工藝(混凝-平流沉淀-V型濾池)處理后的水。原水的主要水質參數如表1所示。
由表1可知，西氿水源水的濁度指標較高且變化幅度大，CODMn指標基本滿足《地表水環境質量標準》(GB3838—2002)中III類水體標準。NH+4-N在試驗周期內的濃度為0.064~0.322mg/L，為模擬NH+4-N季節性偏高的水質特點，并且為BPAC工藝中的硝化細菌提供足夠的營養，本試驗在西氿原水中在線連續投加氯化銨以模擬NH+4-N峰值期間的水質變化特點，試驗期間最高NH+4-N濃度達到3.175mg/L。
1.2 材料與檢測方法

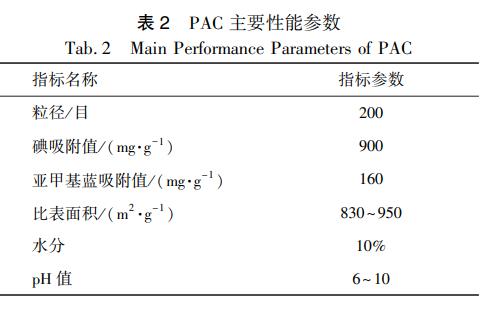

試驗所用PAC是由宜興市氿濱水廠提供的木質炭，其主要性能參數如表2所示。

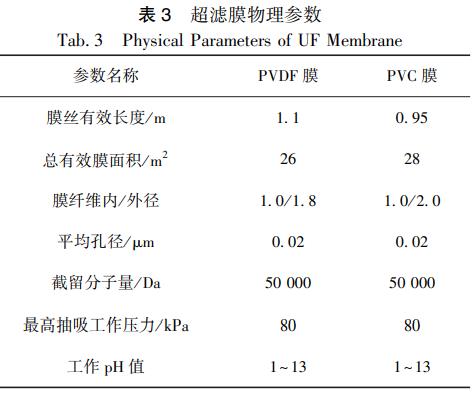

試驗所用超濾膜為蘇州立升凈水科技有限公司提供的浸入式PVC中空纖維膜和PVDF中空纖維膜，其主要參數如表3所示。

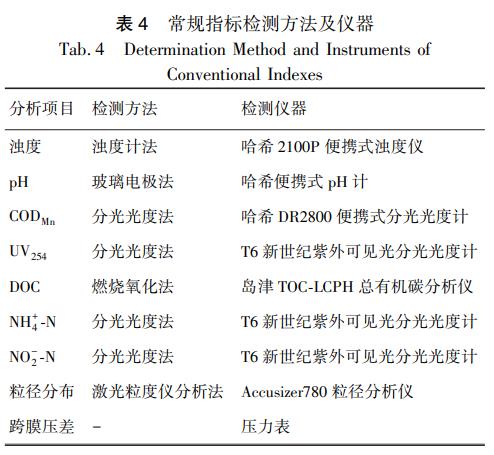

試驗檢測的常規指標主要有:濁度、高錳酸鹽指數(CODMn)、UV254、溶解性有機碳(DOC)、pH、NH+4-N、亞硝態氮(NO-2-N)、跨膜壓差等，檢測方法和檢測儀器如表4所示。
1.3 試驗方法
BPAC-UF組合工藝如圖1所示。濾后水通過進水泵抽送進入活性炭接觸池，PAC采用濕態法投加方式，為保持活性炭呈懸浮狀態，活性炭接觸池采用上向流，同時設置機械攪拌裝置。此外，為保證足夠的溶解氧以滿足PAC顆粒上硝化細菌生長需求，接觸池內設置曝氣裝置。活性炭接觸池的水通過堰口溢流至斜管沉淀區底部，水流呈上向流經過斜管沉淀區，斜管沉淀區上部為清水區，清水區的水通過溢流堰流至炭池出水區。此外，本試驗炭池設有回流管以減少PAC流失。炭池出水區的水通過進水泵抽送至膜池。
本試驗采用浸沒式超濾膜，因此膜池內水位高于PVDF和PVC超濾膜，超濾膜反沖洗水為超濾產水。炭池進流量為1.10m3/h，炭池內PAC濃度為2g/L，膜通量為20L/(m2•h)，PVDF膜和PVC膜產水量分別為0.52m3/h和0.56m3/h，過濾周期為45min，超濾反沖洗采用先氣沖，再氣水同時反沖的方式，氣沖強度為5m3/h，水沖強度為4m3/h，氣沖時間為30s，氣水同時反沖時間為40s。
二、結果與討論
2.1 BPAC-UF組合工藝對濁度、顆粒物的去除效果

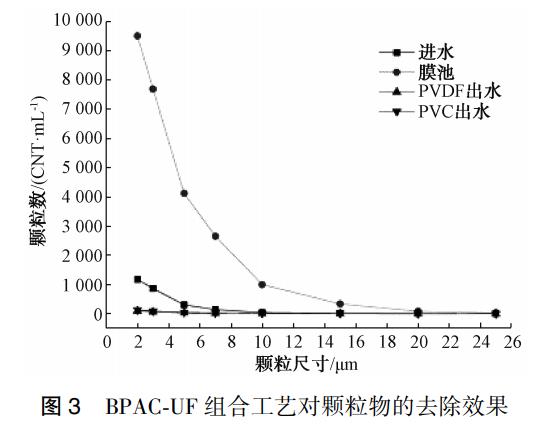

BPAC-UF組合工藝對濁度、顆粒物的去除效果如圖2和圖3所示，去除率如表5所示。
進水為中試濾后水，濁度為0.51~1.73NTU，波動范圍較小，表明常規工藝出水濁度較為穩定，對于濁度的控制效果較好。膜池內濁度為1.07~3.48NTU，比進水的波動范圍較大，主要是因為炭池內的PAC無法被斜管沉淀區完全沉淀，炭池內的PAC會隨炭池出水進入膜池，引起膜池內濁度指標的波動。PVDF和PVC兩種材質的超濾膜對濁度的平均去除率超過95%，出水濁度分別為0.02~0.12NTU和0.02~0.09NTU，符合《生活飲用水衛生標準》(GB5749—2006)中出水濁度小于1NTU的要求。PVDF膜和PVC膜對濁度去除效果基本相同。
膜池內小于10μm的顆粒物數量要遠遠高于進水的顆粒物數量，主要是由于炭池內的斜管沉淀區無法對PAC實現完全截留沉淀，導致PAC隨炭池出水進入膜池。隨著顆粒尺寸的增大，膜池內的顆粒數成冪函數級減少。PVDF膜和PVC膜的出水中，各個尺寸的顆粒物數量都較少，表明在顆粒物數量方面超濾膜產水性能較為穩定。

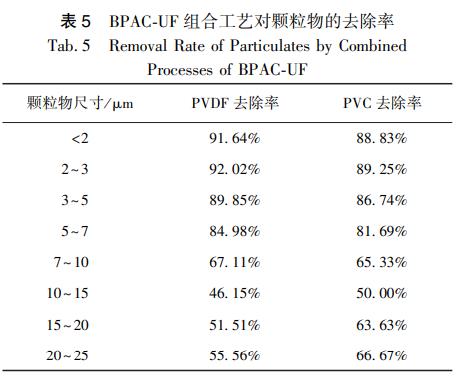

由表5可知，PVDF膜和PVC膜對尺寸小于2μm的顆粒物去除率分別為91.64%和88.83%，隨著顆粒物尺寸的增大，兩組膜的去除率均在下降。這是由于隨著顆粒物尺寸的增大，進水中的大尺寸顆粒物數量呈冪函數級減少，超濾膜出水中大分子顆粒物數量的絕對值已足夠少導致去除率不高。其次，因為顆粒計數儀無法明確區分微小氣泡和真正的顆粒物，所以物理反沖洗尤其是是氣沖后殘留的微小氣泡可能會增加超濾膜出水中的顆粒物數量，因此，該原因也會導致去除率不高。
雖然PAC隨炭池出水進入膜池導致膜池內小分子顆粒物數量激增，但PVDF膜和PVC膜對于顆粒物的去除效果較好，超濾膜出水可以滿足要求，并且在顆粒物截留去除率方面，PVDF膜略高于PVC膜，但總體差異不大。
2.2 BPAC-UF組合工藝對氮類物質的去除效果

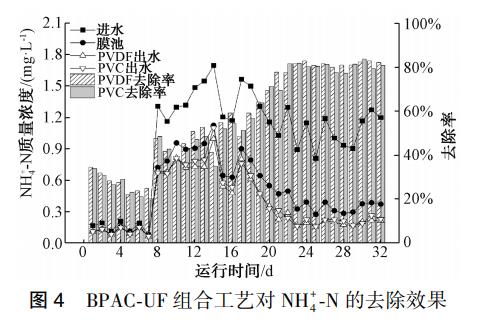

BPAC-UF組合工藝對NH+4-N的去除效果如圖4所示。在運行的前7d，進水NH+4-N濃度為0.084~0.210mg/L，NH+4-N濃度較低，不足以為硝化細菌提供充分營養[14]，有可能導致后期運行時硝化細菌不能在PAC上成功“掛膜”。為模擬原水季節性NH+4-N超標時的情況，在運行的第8d，在西氿原水里在線連續投加氯化銨，使NH+4-N濃度達到1.0~3.0mg/L，保證硝化細菌正常生長需要的營養，發揮生物降解作用對原水NH+4-N產生有效去除。

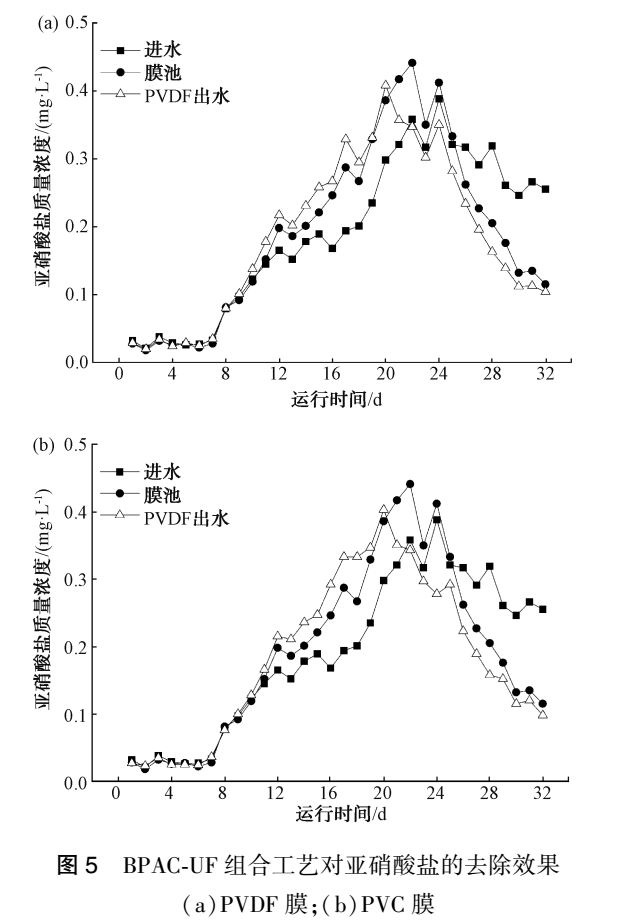

在運行前7d，BPAC-UF組合工藝對NH+4-N的去除率呈減小的趨勢。這主要是投加到炭池內的PAC是新炭，有充分的吸附點以對水中NH+4-N吸附去除，隨著吸附點位減少，對NH+4-N吸附效果降低。圖5為BPAC-UF組合工藝對亞硝酸鹽的去除效果圖，運行的前7d中，進水、膜池和出水的亞硝酸鹽濃度較低且相差不大，說明此時硝化細菌尚未生長成熟，超濾膜表面還沒有形成穩定的生物層。
在連續投加氯化銨和重新投加PAC后(第8d)，理論上氯化銨的投加不會直接提高進水亞硝酸鹽的濃度，而由圖5可知，進水亞硝酸鹽濃度在第8d開始明顯高于前7d的平均濃度。這主要是因為原水NH+4-N濃度提高后，原水經過中試規模的常規工藝(混凝-平流沉淀-V型濾池)處理，尤其是在平流沉淀池內有一定程度的微生物作用，使得NH+4-N轉化成了亞硝酸鹽，致使炭池進水亞硝酸鹽濃度明顯高于前7d的平均濃度。在運行的第10d，亞硝酸鹽濃度呈現上升的趨勢，出水亞硝酸鹽濃度大于進水濃度，表明亞硝酸菌開始在PAC顆粒上逐漸生長，圖4表明此時系統對NH+4-N的去除率逐步提高。在運行的11~20d，各個工藝單元內的亞硝酸鹽濃度逐步升高，膜池內的亞硝酸鹽濃度從0.152mg/L升高至0.386mg/L，PVDF膜出水的亞硝酸鹽濃度從0.178mg/L升高至0.408mg/L，PVC膜出水的亞硝酸鹽濃度從0.166mg/L升高至0.403mg/L。超濾膜出水的亞硝酸鹽濃度高于膜池內的亞硝酸鹽濃度，表明膜池內生長了亞硝酸菌，膜池內的NH+4-N在亞硝酸菌的微生物作用下轉化成了亞硝酸鹽，因此超濾膜出水的NH+4-N濃度有所降低，亞硝酸鹽濃度有所升高。到22d時，PVDF膜NH+4-N去除率從45.25%提升至77.55%，PVC膜去除率從43.13%提升至81.56%，對NH+4-N的去除主要通過PAC顆粒上附著的亞硝酸菌的生物降解作用。在運行的20~32d，亞硝酸鹽濃度呈下降的趨勢，直到低于進水亞硝酸鹽濃度，主要是因為在該階段期間，硝酸菌開始在膜池和炭池內生長，將亞硝酸鹽轉化成硝酸鹽，因此亞硝酸鹽濃度逐漸降低。同時此階段BPAC-UF組合工藝對NH+4-N去除效果較為穩定，去除率達到80%以上。
綜上，裝置內的微生物作用主要是通過亞硝酸菌將NH+4-N濃度轉化為亞硝酸鹽，硝酸菌將亞硝酸鹽轉化為硝酸鹽。硝酸菌比亞硝酸菌的生長周期更長，大約晚成熟9d，與Liu的結論基本一致。
2.3 BPAC-UF組合工藝對CODMn的去除效果

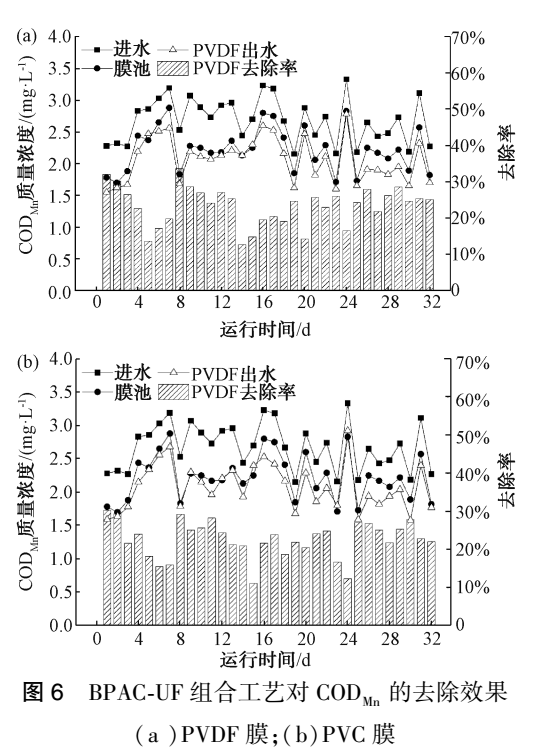

BPAC-UF組合工藝對CODMn的去除效果如圖6所示。
在運行的前7d，裝置主要靠活性炭的吸附作用和膜的截留作用去除CODMn。PAC由于是剛投加進炭池的新炭，其表面具有大量吸附點位，因此可以憑借PAC的吸附性能對CODMn加以去除，但是隨著PAC達到吸附飽和，組合工藝對于CODMn的去除率呈不斷減小的趨勢，這與岳琳[16]的研究基本一致。運行的第8d，向西氿原水在線連續投加氯化銨，與此同時，向炭池內重新投加PAC，使其濃度達到2g/L，之后每天向炭池補充新炭0.2g/L，維持炭池內PAC濃度的相對穩定。由圖6可知，BPAC-UF組合工藝對于CODMn的去除率發生突增，達到30%以上，主要是依靠新炭的吸附作用。和前7d趨勢相同，隨著新炭吸附點位的減少，PAC逐漸達到吸附飽和，對于CODMn的去除率不斷降低。
在運行的第11~32d，隨著PAC顆粒上亞硝酸菌和硝酸菌先后開始生長，PVDF膜對CODMn的去除率為12.70%~28.67%，PVC膜對CODMn的去除率為11.11%~28.21%，波動范圍較大。主要是因為微生物的存在，尤其是亞硝酸菌的生長，影響了水中CODMn和去除率的波動，隨著亞硝酸菌將水中的氨氮轉化為亞硝酸鹽，亞硝酸鹽作為還原性無機物，對CODMn產生了不可忽視的作用。隨著硝酸菌的長成，BPAC-UF組合工藝對CODMn的去除率趨于穩定，在第25~32d，PVDF膜和PVC膜對CODMn的平均去除率分別為25.50%和24.84%。岳琳的研究中，BPAC-UF對CODMn的去除率可達到70%，推測其原因可能是本試驗中進水為中試濾后水，CODMn初始濃度為2.15~3.33mg/L，而岳琳[16]研究中進水CODMn初始濃度為5.5~8.6mg/L。
2.4 跨膜壓差
本試驗BPAC-UF組合工藝以20L/(m3•h)恒通量連續運行，過濾產水周期為45min，每個周期之間的反沖洗流程為先單獨氣沖30s，然后氣水同時反沖洗40s，氣沖強度設為5m3/h，水沖強度設為4m3/h，跨膜壓差的變化以每個產水周期開始時的跨膜壓差為基準。

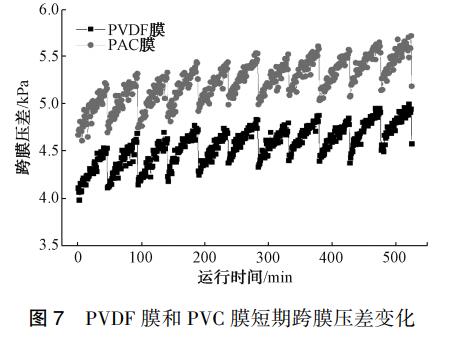

選取12h為短期跨膜壓差的研究時長，超濾膜產水周期為45min，12h內有11個有效產水周期(圖7)。
由圖7可知，隨著運行時間的增長，PVDF膜和PVC膜的跨膜壓差具有逐漸增長的趨勢，PVDF膜和PVC膜跨膜壓差的增速分別為0.94kPa/d和1.02kPa/d。由此可知，在相同運行時期內，PVDF膜比PVC膜的跨膜壓差增速小。

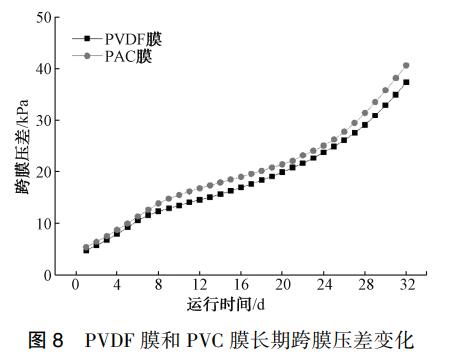

圖8為PVDF膜和PVC膜長期運行時跨膜壓差的變化情況，每天的跨膜壓差為當天所有運行周期內的平均跨膜壓差值。根據文獻研究和工程經驗，在跨膜壓差增長至40kPa時設置化學反沖洗，由圖8可知，運行過程跨膜壓差未超過40kPa，因此試驗過程不曾采取化學沖洗。PVDF膜和PVC膜的跨膜壓差變化趨勢相似，運行中PVC膜的跨膜壓差和增長速度都略高于PVDF膜，整個運行階段內，PVDF膜和PVC膜的跨膜壓差增速分別為1.01kPa/d和1.10kPa/d。第1~8d，超濾膜剛使用不久，膜表面更易吸附水中的污染物和PAC，從而形成濾餅層，因此跨膜壓差增速較快。第8~24d，PVDF膜和PVC膜跨膜壓差增速變緩，主要是因為膜表面濾餅層逐漸形成，膜池水中的污染物含量沒有發生突增導致對超濾膜系統的沖擊。在第25~32d，PVDF膜和PVC膜跨膜壓差增速變快，主要是因為膜表面和膜孔已經污染嚴重，尤其是不可逆污染的產生導致每個周期之間的物理反沖洗已不能有效控制膜污染。
運行結束后，對超濾膜進行強化物理反沖洗，氣沖及水沖強度與之前的運行參數一致，先單獨水沖8min，再氣水同時反沖40s。強化物理反沖結束后，PVDF膜和PVC膜的跨膜壓差分別從37.32kPa和40.64kPa降至14.39kPa和15.75kPa，恢復量分別為61.44%和61.25%。
在強化物理反沖洗的基礎上，再對PVDF膜和PVC膜進行化學反沖洗。本研究采用的化學反沖方法為先用600mg/L的次氯酸鈉溶液反沖洗2min，通量與超濾產水通量一致。然后將膜池內的反沖洗水配成1000mg/L的次氯酸鈉溶液，將PVDF膜和PVC膜浸泡2h，每30min設置時長2min的單獨氣沖，強度與上述物理氣沖的強度一致。經過化學清洗后PVDF膜和PVC膜的跨膜壓差分別降至7.36kPa和8.34kPa，恢復量分別為80.28%和79.47%。由此可見，PVDF膜和PVC膜被污染后，通過強化物理反沖洗和化學反沖洗可大大緩解膜污染，將其產水性能恢復至較優的狀態且PVDF膜的恢復情況略優于PVC膜。
2.5 膜污染物質分析
本試驗對超濾膜的強化物理反沖洗水和化學反沖洗水中的UV254、DOC和金屬離子加以測定，進一步分析膜污染物質中的組成情況。

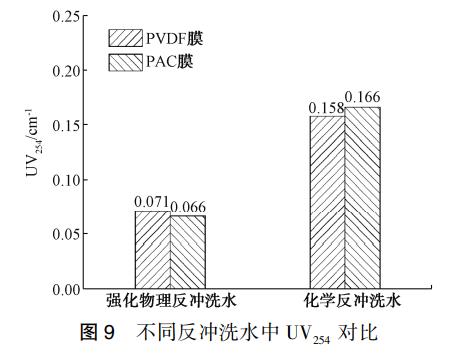

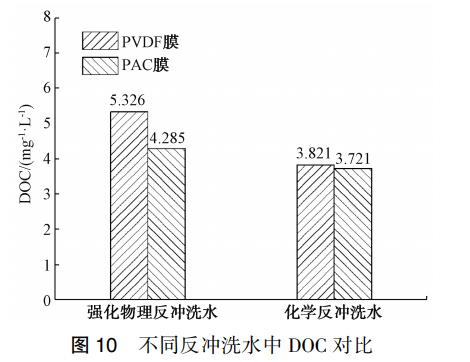

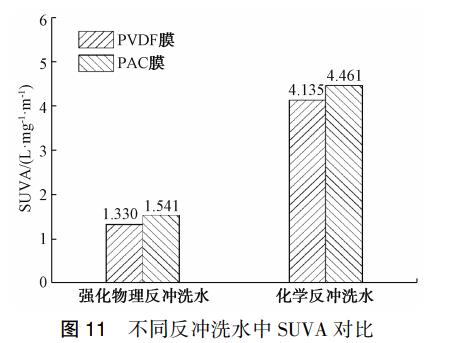

由圖9~圖11可知，強化物理反沖洗水和化學反沖洗水相比，強化物理反沖洗水的UV254較低，DOC較高，故而導致SUVA(UV254和DOC的比值)較低。研究表明，SUVA越低表明水體中小分子親水性有機物較多，反之則表明了疏水性大分子的腐植酸類有機物較多。因此，強化物理反沖洗水中的SUVA較低表明物理反沖洗去除了膜表面大量親水性小分子有機污染，這部分污染物構成了濾餅層當中的主要組成部分。而化學反沖洗水的UV254較高，DOC較低，故SUVA比較高，表明化學反沖洗主要去除膜表面的不可逆污染，以大分子的腐植酸類有機物為主。同時，由于PVDF膜與PVC膜均是弱疏水性的超濾膜，因此在疏水作用下，兩種超濾膜更容易截留水體中的疏水性有機物。
三、結論
(1)PVDF膜和PVC膜兩種不同材質的膜組合工藝均可對濁度有非常好的處理效果，雖然炭池斜管沉淀區無法完全截留PAC，但膜的截留作用仍可滿足出水濁度要求。PVDF膜對尺寸不超過2μm的顆粒物去除效果要略優于PVC膜。
(2)初期PAC未轉化為BPAC時，工藝對NH+4-N和CODMn的去除主要靠活性炭吸附。當PAC轉化為BPAC，BPAC-UF對NH+4-N的去除主要是通過亞硝酸菌將NH+4-N轉化為亞硝酸鹽，硝酸菌將亞硝酸鹽轉化為硝酸鹽，后期去除率穩定在80%以上，硝酸菌比亞硝酸菌的生長周期更長，大概比其晚生長成熟9d。BPAC-UF對CODMn去除率不高，穩定在25%左右。
(3)PVDF膜和PVC膜的跨膜壓差增長趨勢相似，但PVC膜的跨膜壓差增速要略高于PVDF膜。經過強化物理反沖洗和化學反沖洗后，兩種膜的產水性能均能恢復至較優狀態，PVDF膜的恢復程度要略優于PVC膜。
(4)強化物理反沖洗能夠去除超濾膜表面大量的親水性小分子有機污染物，化學清洗能夠去除超濾膜表面以大分子腐植酸類為主的不可逆有機污染物。(來源：同濟大學環境科學與工程學院)
