隨著國家對水環境污染的日益重視，城鎮污水及工業廢水的排放標準要求愈發嚴格。近幾年大部分生活污水處理廠或工業污水處理廠面臨提標改造的新形勢，排放標準由傳統城鎮污水排放一級B標準提升至一級A標準，國家重點江湖海河流域周邊則要求提標至準地表IV類水質或是更高標準。

　　活性炭這種新型材料，因擁有特殊的多孔結構、巨大的比表面積，能夠有效吸附水體中的各類污染物，所以廣泛應用于水處理行業。但因為活性炭價格一般比較昂貴，孔隙率有限，水體中的污染物很容易吸附于活性炭中，造成活性炭快速飽和。所以活性炭較少應用于污水處理行業的預處理階段，而是更多的應用于深度處理階段。本文以某污水廠深度處理中活性炭使用案例來介紹活性炭的原理及其在水處理行業應用。

　　一、活性炭特征及作用原理

　　活性炭是一種黑色多孔固體炭質，包含粉末、顆粒、塊狀、蜂窩或晶體等多種形式。因具有特殊且豐富的多孔結構，自身具備強有力的吸附功能。

　　該種吸附功能主要分為物理吸附和化學吸附。物理吸附是指活性炭利用其自身微孔或孔隙結構，將水和空氣中分子直徑小于活性炭孔隙直徑的雜質吸入其中。化學吸附是指活性炭因表面雜原子、化學官能團、化合物等與被吸附物質發生化學反應，而產生化學吸附。在上述兩種吸附方式的共同作用下，活性炭能夠充分吸附污水中的重金屬離子、各類雜質和污染物等，實現較好的水處理效果，從而廣泛應用于水處理行業。

　　二、活性炭在污水處理廠深度處理中的應用

　　2.1 項目概況及活性炭應用

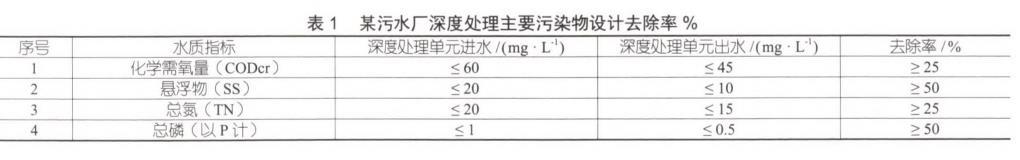

　　江西省某工業園區污水處理廠，設計處理規模為12500m3/d，原主體工藝一期為SBR+氣浮；二期為BDP+斜管沉淀，出水排放執行《城鎮污水處理廠污染物排放標準》(GB18918—2002)一級B標準，應當地政府及環保部門要求岀水標準需由一級B提升至一級A標準。故該污水廠在原主體工藝后增加深度處理單元，其深度處理工藝為“微砂加炭高效沉淀池+反硝化深床濾池”進一步去除SS、TP、COD、TN等指標。深度處理中主要污染物指標去除率設計如表1所示。

　　活性炭主要應用于本污水廠微砂加炭高效沉淀池中，該池體分為接觸池+混凝池+絮凝池+斜板沉淀四個部分，工作原理是通過在各功能池內分別投加活性炭、混凝劑、絮凝劑及微砂，污水與其充分混合反應，生成的絮體經斜板沉淀后得到澄清出水，污水中的COD、SS和TP等污染物得到進一步去除。活性炭具體投加于接觸池，通過快速攪拌混合與污水中污染物充分接觸，利用活性炭物理吸附作用，將難降解的溶解性COD吸附去除，隨后同斜板池污泥混合物一同排至后續污泥脫水單元。該工程配備活性炭儲罐(有效容積20m3)和活性炭制備池(1用1備，單池有效容積10m3)。固體活性炭經由罐車輸送至活性炭儲罐，再由螺旋輸送定量投加到活性炭制備池，加入一定量自來水，進行攪拌，制備成濃度為1%(質量分數)的活性炭溶液，然后由投加泵將活性炭溶液投加到接觸池。

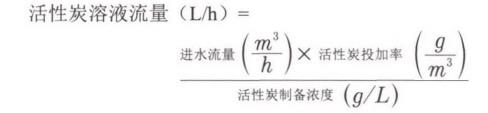

　　活性炭的投加量可根據進水流量、活性炭投加率及活性炭溶液制備濃度計算得出，其計算公式如下：

　　公式中活性炭投加率又與進出水水質、水溫、活性炭品質等均有關聯，按照本工程設計高效沉淀池出水COD濃度應從進水60mg/L降低至45mg/L，其理論活性炭投加率約為100g/m3。

　　2.2 活性炭選型燒杯試驗

　　本工程建議選用的活性炭基本參數為：固體粉末，粒徑<75um，碘值〉1050，灰分<5%。由于每種活性炭自身孔隙直徑、比表面積的差異，以及污水中特征污染物的不同，所以即使擬用的活性炭均滿足上述基本條件，仍需進行燒杯試驗，從而篩選岀最適合本污水的活性炭產品。

　　下面簡單介紹本工藝的活性炭燒杯試驗，具體如下：

　　(1)試驗材料。少量微砂、混凝劑PAC、絮凝劑PAM，活性炭樣品、待測污水、燒杯、六聯攪拌器、玻璃棒等。

　　(2)試驗方法。取若干待測污水，分別裝入4個燒杯中，每個燒杯污水量為1L，然后向其分別投加等量微砂。本次試驗的活性炭產品有3種，為其編號1~3號。燒杯編號對應1~3號和0號。0號為空白樣品(不加活性炭)。在1~3號燒杯中分別投加100mg活性炭，攪拌15min，然后在0〜3號燒杯中分別加入0.2mL(濃度5%)PAC、攪拌3min；加入1.5mL(濃度0.1%)PAM攪拌10min。最后沉淀10min后取上清液分別測定其COD值和TP值。

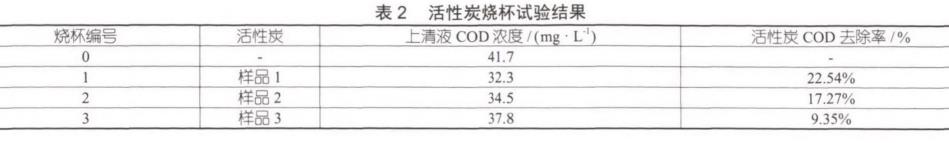

　　(3)試驗結果。從表2試驗結果來看，活性炭樣品1對污水中的COD去除率最高，所以優先選用1號產品。本次試驗同時還測定了活性炭投加前后上清液總磷的數據，這是因為部分活性炭產品是使用磷酸法制備而來，可能會含有少量磷酸鹽，溶解到水中后會導致總磷升高。本次試驗測得活性炭樣品卜3號投加前后總磷數據，均未有上升趨勢，符合試驗要求。

　　三、活性炭改性研究進展

　　為提高活性炭對不同水體污染物的吸附能力，近幾年關于活性炭改性技術的研究也日益發展。

　　通過對活性炭表面物理結構的改性，如增加比表面積和孔隙結構比例，調整孔徑大小、使其與被吸附顆粒物孔徑相當等方式，從而改善活性炭材料的物理吸附能力。一般可用浸漬覆蓋法氣相熱解、熱收縮法等物理方法實現。另外也可對活性炭表面化學性質進行改性，通過豐富活性炭上的化學官能團，從而增加活性吸附點位或使其對吸附質產生特殊的吸附能力。常用方法有：表面還原改性、表面氧化改性、負載金屬改性等。

　　水體環境中污染物繁雜，想要利用活性炭進一步去除大部分污染物，還需對污染物及活性炭之間的作用關系進行深入研究，從而針對性地選擇活性炭改性方法，增加其吸附種類及吸附能力。

　　四、結語

　　活性炭因其強大的吸附功能廣泛應用于水處理行業，本文提及的僅為活性炭在深度處理中物理吸附作用的案例，針對各類較難處理的印染廢水、化工廢水，可以考慮對活性炭進行相應改性，使其發揮化學吸附效應，從而去除難降解物質。活性炭的改性研究在各類難處理廢水領域中具有一定應用前景。由于活性炭價格普遍較高，所以研究如何收集回收水中已飽和的活性炭，并進行加工循環利用，對于己采用活性炭投加工藝的污水處理廠具有重要意義。(來源：聯熹水務(武漢)有限公司)
