1 引言

　　隨著金屬冶煉、采礦、塑料、電鍍、皮革業(yè)等行業(yè)的迅猛發(fā)展, 含鎘廢水的排放量劇增, 鎘污染問(wèn)題頻現(xiàn).人類在攝入一定量的鎘元素后可患癌、致畸, 并對(duì)人體內(nèi)多種酶產(chǎn)生影響.與此同時(shí), 隨著環(huán)境重金屬污染問(wèn)題的加劇, 對(duì)于重金屬污染的治理已迫在眉睫.

　　廢水中重金屬的處理方法主要分為物理法、化學(xué)法、生物法等, 近年來(lái), “綠色”治理逐漸興起, 而其中的固定化微生物修復(fù)技術(shù)因具有二次污染小、吸附率較高、環(huán)保經(jīng)濟(jì)、應(yīng)用前景好等優(yōu)點(diǎn), 被頻繁地應(yīng)用于重金屬、有機(jī)污染廢水治理中, 符合綠色治理的概念, 成為近年水處理技術(shù)的熱門發(fā)展方向.

　　目前, 用于固定化技術(shù)的微生物主要有黃孢原毛平革菌、白腐真菌、釀酒廢酵母菌、魯氏酵母菌、多黏類芽孢桿菌、硫酸鹽還原菌、簡(jiǎn)青霉菌、黑根霉菌等;常見(jiàn)的固定化載體包括海藻酸鈉、聚乙烯醇、殼聚糖、生物炭、生物材料(如秸稈、絲瓜囊等).也有研究人員將磁性納米顆粒進(jìn)行混合用于固定化, 制得具有一定磁性便于分離的生物吸附劑, 發(fā)現(xiàn)其對(duì)重金屬的去除效果較好.例如, 徐雪芹等將簡(jiǎn)青霉用絲瓜囊固定化后用于吸附廢水中的Pb2+、Cu2+, 吸附率均達(dá)到98%, 吸附量分別達(dá)到223.36、163.28 mg·g-1;張靜進(jìn)等海藻酸鈉固定多黏類芽孢桿細(xì)菌并用于Pb2+的吸附, 吸附率達(dá)到93.74%, 最大吸附量可達(dá)到370.37 mg·g-1;昝逢宇等將啤酒酵母菌用海藻酸鈉固定后用于Cu2+、Cd2+的吸附, 其吸附率維持在80%以上, 實(shí)際最大吸附量分別可達(dá)66.58、75.41 mg·g-1.超累積植物內(nèi)生菌作為一類能定殖于超累積植物組織間隙或細(xì)胞內(nèi)部的細(xì)菌、真菌, 對(duì)重金屬具有強(qiáng)耐受性, 是一類很有應(yīng)用潛力的微生物, 目前的研究主要是將其與各類超累積植物聯(lián)合修復(fù)重金屬污染廢水、底泥、土壤, 暫沒(méi)有將其用于微生物固定化技術(shù)的報(bào)道.納米Fe3O4顆粒作為一種新型的納米材料, 具有容易制備、磁性強(qiáng)、易于分離、比表面積大、對(duì)重金屬離子吸附力強(qiáng)等優(yōu)點(diǎn), 逐漸成為人們重點(diǎn)關(guān)注的研究對(duì)象.近年來(lái), 研究人員將納米Fe3O4顆粒進(jìn)行各種改性以期能更充分地發(fā)揮其優(yōu)勢(shì), 并將其應(yīng)用于固定化微生物中以達(dá)到耐用、處理效率高、克服傳統(tǒng)材料難回收、難分離等缺點(diǎn)的目的.

　　因此, 本實(shí)驗(yàn)將磁性納米Fe3O4顆粒進(jìn)行二氧化硅改性后, 聯(lián)合海藻酸鈉包埋固定從超累積植物龍葵體內(nèi)提取得到的植物內(nèi)生菌Bacillus nealsonii, 制得一種新的生物吸附劑, 以去除水中的Cd2+, 并對(duì)最佳制備條件及影響因素進(jìn)行研究, 同時(shí), 對(duì)吸附過(guò)程中的吸附動(dòng)力學(xué)、吸附等溫模型進(jìn)行探究, 以了解吸附過(guò)程中的吸附機(jī)理.

　　2 材料與方法

　　2.1 微生物的來(lái)源

　　實(shí)驗(yàn)所用菌種為本實(shí)驗(yàn)組采用肖瀟等的方法從超累積植物龍葵(采自湖南省衡陽(yáng)市水口山尾砂庫(kù)周邊)體內(nèi)分離所得.提取得到的微生物對(duì)重金屬Cd2+有著較強(qiáng)的耐受性, 最高濃度可達(dá)80 mg·L-1.此菌株編號(hào)為L(zhǎng)RE04, 經(jīng)16S rDNA序列分析鑒定為芽孢桿菌屬, 命名為Bacillus nealsonii(GenBank序列登錄號(hào)為KF535131).

　　2.2 菌懸液的制備

　　將從龍葵體內(nèi)提取的微生物L(fēng)RE04進(jìn)行擴(kuò)大培養(yǎng).調(diào)節(jié)種子液培養(yǎng)基pH為7.0, 在立式壓力蒸汽滅菌筒(DY04-13-44-00型)中于0.1 MPa下滅菌30 min.在經(jīng)過(guò)擴(kuò)大培養(yǎng)的新鮮的內(nèi)生菌斜面上挑取菌落, 接種到裝有50 mL種子液培養(yǎng)基的100 mL錐形瓶?jī)?nèi), 在30 ℃、150 r·min-1的天呈恒溫振蕩器(TS-2102型)中培養(yǎng)24 h, 將此培養(yǎng)液作為植物內(nèi)生菌LRE04接種時(shí)所用的種子液.發(fā)酵液培養(yǎng)基pH不需調(diào)節(jié), 為自然pH, 將其置于0.1 MPa下滅菌30 min, 在無(wú)菌操作條件下以體積分?jǐn)?shù)為2%的接種量接種種子液于含50 mL培養(yǎng)基的100 mL錐形瓶中, 在溫度30 ℃、150 r·min-1下振蕩培養(yǎng)48 h后, 取出置于4 ℃下備用.

　　2.3 固定化微生物小球的制備

　　將改性磁性納米顆粒按0.5~2.0 g·L-1的量加入到30~80 g·L-1的海藻酸鈉溶液中, 然后在105 ℃條件下滅菌30~60 min, 最后在無(wú)菌條件下冷卻60~90 min, 制得無(wú)菌改性磁性納米顆粒與海藻酸鈉混合液;無(wú)菌條件下, 在上述溶液中接入微生物懸浮液, 每100 mL混合液中的接種量為0.1~0.8 mL, 充分搖勻混合后得到混合溶液, 將1體積混合溶液漸漸滴到4~10體積的滅菌CaCl2溶液中, 在室溫下靜置一段時(shí)間后得到二氧化硅改性磁性納米顆粒+內(nèi)生菌+海藻酸鈉小球顆粒的反應(yīng)溶液, 再將固定化微生物小球轉(zhuǎn)移至100 mL微生物液體培養(yǎng)基中, 30 ℃、150 r·min-1條件下培養(yǎng)4 d.

　　2.4 正交實(shí)驗(yàn)的設(shè)計(jì)

　　改性磁性納米顆粒質(zhì)量分?jǐn)?shù)、海藻酸鈉質(zhì)量分?jǐn)?shù)、菌液接種量、交聯(lián)時(shí)間分別表示為因素A、B、C、D, 各因素的取值范圍及水平設(shè)計(jì)見(jiàn)表 1.

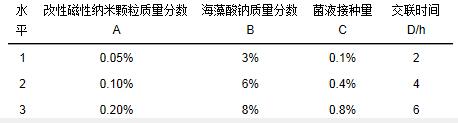

　　表 1 各因素的取值范圍及其水平

　　2.5 固定化微生物小球的結(jié)構(gòu)表征

　　將在最佳制備條件下得到的生物吸附劑進(jìn)行冷凍干燥后, 部分進(jìn)行切片, 通過(guò)場(chǎng)發(fā)射掃描電鏡(捷克泰思肯, 型號(hào)為TESCAN MIRA3)對(duì)其表面、內(nèi)部結(jié)構(gòu)及附著于吸附劑上的微生物進(jìn)行形態(tài)觀察, 以了解制得吸附劑的表面、內(nèi)部結(jié)構(gòu)及附著于生物吸附劑上的微生物生長(zhǎng)狀況.

　　2.6 吸附試驗(yàn)

　　2.6.1 吸附影響因素

　　配制濃度分別為40、50、60、70、80、90 mg·L-1的Cd2+溶液, 將pH調(diào)至3、4、5、6、7, 分別取出50 mL倒入100 mL的錐形瓶中, 加入3、5、10、15 mL (對(duì)應(yīng)干重分別為2.0、2.5、3.0、3.5、4.0 g·L-1)的固定化小球, 將其置于30 ℃、150 r·min-1的恒溫?fù)u床中, 設(shè)定好時(shí)間, 在不同的實(shí)驗(yàn)條件下進(jìn)行球狀生物吸附劑的吸附研究.在對(duì)應(yīng)時(shí)間吸附后, 定時(shí)取樣, 并進(jìn)行過(guò)濾, 取其濾液進(jìn)行測(cè)定.用AAalyst700原子吸收分光光度計(jì)測(cè)定溶液中剩余金屬離子的濃度, 每個(gè)樣品設(shè)定3個(gè)平行樣, 取其平均值.

　　2.6.2 吸附動(dòng)力學(xué)實(shí)驗(yàn)

　　本實(shí)驗(yàn)是在pH為6, 轉(zhuǎn)速為150 r·min-1, Cd2+濃度分別為5、10、15 mg·L-1的條件下, 吸附720 min過(guò)程中考察磁性聚乙烯醇固定化LRE04球狀生物吸附劑對(duì)Cd2+的吸附情況, 得出不同時(shí)間內(nèi)吸附劑對(duì)Cd2+的吸附率及吸附容量平均值, 再對(duì)得到的數(shù)據(jù)進(jìn)行線性擬合.

　　2.6.3 吸附等溫模型實(shí)驗(yàn)

　　在溫度298、303、308 K下, 向濃度為5~50 mg·L-1的Cd2+溶液中投加對(duì)應(yīng)量的球狀生物吸附劑, 調(diào)節(jié)溶液pH為6, 在轉(zhuǎn)速為150 r·min-1的恒溫振蕩器上振蕩相應(yīng)時(shí)間后, 取出離心分離后, 取上清液測(cè)量其中Cd2+含量, 設(shè)定3組平行實(shí)驗(yàn), 計(jì)算吸附率及吸附量的平均值.

　　3 結(jié)果與討論

　　3.1 固定化微生物小球的最佳制備條件

　　采用正交表L9(34)并按照表 1確定的因素及其水平組織實(shí)驗(yàn), 將Cd2+的吸附率作為考核指標(biāo).求出各因素不同水平下的實(shí)驗(yàn)結(jié)果之和, 分別以K1、K2、K3表示, 根據(jù)其大小來(lái)判斷最佳水平.由實(shí)驗(yàn)結(jié)果可知, 因素A以水平2最佳, 因素B以水平3最佳, 因素C以水平2最佳, 因素D以水平1最佳;同時(shí), 通過(guò)極差R來(lái)判斷可知, 各因素的影響大小順序?yàn)锽>A>C>D, 即吸附劑的最佳制備條件為B3A2C2D1.

　　綜合上述結(jié)果分析可得, 固定化微生物小球的最佳制備條件為改性磁性納米顆粒質(zhì)量分?jǐn)?shù)0.1%、海藻酸鈉質(zhì)量分?jǐn)?shù)8.0%、菌液接種量0.4%、交聯(lián)時(shí)間2 h.

　　3.2 固定化微生物小球的吸附性能評(píng)價(jià)

　　3.2.1 pH對(duì)吸附性能的影響

　　廢液pH值對(duì)提取所得的內(nèi)生菌LRE04及制備得到的固定化微生物小球吸附Cd2+的影響較強(qiáng), 從圖 1a可看出, 當(dāng)溶液pH從3增加至6時(shí), 吸附率隨之增加, 當(dāng)pH達(dá)到6時(shí), 吸附率可達(dá)最大值89%, pH值為7時(shí), 吸附率下降.由圖 1a還可知, 將微生物進(jìn)行固定化后制得的小球?qū)χ亟饘俚奈�附率較單獨(dú)微生物有大幅度的增加, 且固定化微生物小球比微生物活體吸附劑對(duì)重金屬溶液的pH有著更強(qiáng)的耐受適應(yīng)能力.

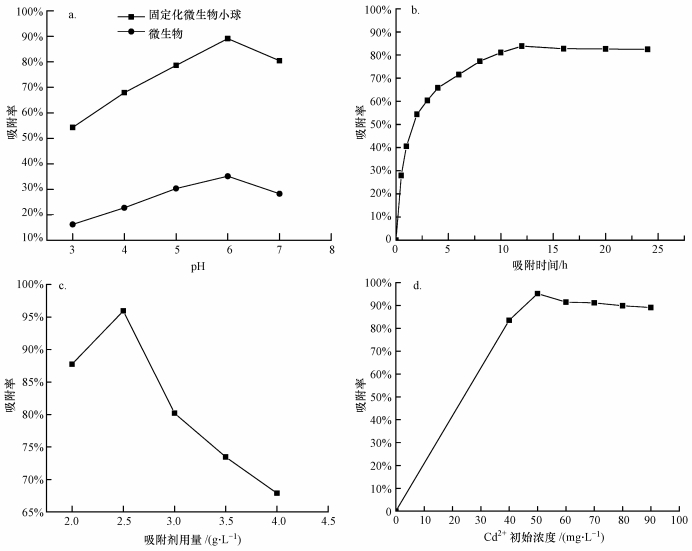

　　圖 1不同因素對(duì)吸附性能的影響(a.pH, b.吸附時(shí)間, c.吸附劑用量, d.初始濃度)

　　固定化微生物小球的表面電荷和電離度極容易受溶液pH影響, 進(jìn)而影響其化學(xué)特性和表面特征.當(dāng)pH過(guò)低時(shí), 水合氫離子(H3O+)會(huì)占據(jù)附著在小球表面及孔隙中微生物細(xì)胞壁的鏈接基團(tuán), 產(chǎn)生斥力作用阻礙Cd2+向細(xì)胞靠近, 溶液pH值越低水合氫離子(H3O+)越多阻力越大.但隨著pH值升高并超過(guò)Cd2+產(chǎn)生微沉淀的上限時(shí), 溶液中的大量Cd2+會(huì)以不溶解氧化物、氫氧化物微粒的形式, 使吸附無(wú)法進(jìn)行.本實(shí)驗(yàn)用于吸附的固定化微生物小球是以海藻酸鈉、改性磁性納米顆粒包埋植物內(nèi)生菌LRE04制得, 相比單一內(nèi)生菌LRE04而言, 其吸附Cd2+時(shí)受溶液pH值影響較小, 也有著相對(duì)較高的吸附率.改性磁性納米顆粒因粒徑小、比表面積大、具有磁性等特點(diǎn), 本身對(duì)Cd2+有著較強(qiáng)的吸附能力, 如喬永生等利用二氧化硅改性磁性納米顆粒吸附廢水中的Cd2+, 發(fā)現(xiàn)其吸附率可達(dá)到91%;黃文等現(xiàn)Fe3O4/SDS納米顆粒對(duì)廢水中Cd2+的吸附率可達(dá)87%.而固定化微生物小球表面、孔隙均可供內(nèi)生菌LRE04附著, 從超累積植物龍葵體內(nèi)獲得的LRE04細(xì)胞表面含有羧基和羥基, 能螯合轉(zhuǎn)化吸附Cd2+, 本身對(duì)Cd2+有著一定的吸附、轉(zhuǎn)化作用.固定化微生物吸附劑的吸附率是單獨(dú)微生物的2.6倍.

　　3.2.2 吸附時(shí)間對(duì)吸附性能的影響

　　由圖 1b可知, 吸附時(shí)間對(duì)固定化微生物小球處理含鎘廢水有著相對(duì)大的影響, 在前12 h內(nèi)屬于快速吸附, 其速率相對(duì)較大;在12 h后吸附速率逐漸減小直至不變, 吸附過(guò)程基本趨于平衡;在12~24 h間, 溶液中Cd2+濃度的變化不大, 說(shuō)明固定化微生物小球表面及孔隙的吸附點(diǎn)被充分占據(jù).固定化微生物小球表面孔隙、附著內(nèi)生菌衣鞘、細(xì)胞壁對(duì)Cd2+的吸附起很大作用, 有一部分Cd2+也可通過(guò)微生物離子轉(zhuǎn)移系統(tǒng)進(jìn)入內(nèi)生菌內(nèi)部轉(zhuǎn)化成其他無(wú)毒化合物.

　　3.2.3 吸附劑用量對(duì)吸附性能的影響

　　在Cd2+初始濃度為50 mg·L-1、生物吸附劑用量(干重)分別為2.0、2.5、3.0、3.5、4.0 g·L-1的條件下, 考察吸附劑用量對(duì)吸附過(guò)程的影響, 結(jié)果如圖 1c所示.由圖可知, 隨著吸附劑用量的增加, 吸附劑對(duì)Cd2+的吸附率逐漸升高, 吸附劑用量從2.0 g·L-1增長(zhǎng)到2.5 g·L-1時(shí), 吸附率從82%增加到96%.

　　固定化小球表面吸附位點(diǎn)會(huì)隨著吸附劑用量的增大而增加.同時(shí), 吸附效率的增加也與吸附位點(diǎn)和Cd2+之間的濃度梯度差有關(guān), 濃度差使得固定化微生物小球?qū)�Cd2+的吸附動(dòng)力增加.但吸附劑用量增加到一定程度后, 吸附率開(kāi)始減小, 首先吸附劑用量增加會(huì)使得固定化微生物小球產(chǎn)生團(tuán)聚, 吸附劑的有效表面積增加有限, 從而導(dǎo)致吸附容量的下降, 使得部分固定化微生物小球達(dá)不到飽和吸附狀態(tài).

　　3.2.4 離子初始濃度對(duì)吸附性能的影響

　　一般而言, 重金屬離子的吸附過(guò)程與重金屬離子濃度/生物量之比有關(guān), 增大重金屬離子的初始濃度可以使得吸附劑的吸附量增加.在低濃度重金屬離子存在的條件下, 金屬離子的濃度越高, 則吸附劑表面吸附位點(diǎn)更容易被占滿, 吸附劑的利用率較高, 吸附劑的吸附率逐漸增加, 單位數(shù)量吸附劑所吸附的金屬的量也比較大.但當(dāng)重金屬離子濃度超過(guò)一定濃度時(shí), 吸附位點(diǎn)飽和度也會(huì)增加, 空的結(jié)合點(diǎn)逐漸減少, 吸附量會(huì)因?yàn)槲�附劑表面吸附位點(diǎn)的飽和而不再繼續(xù)增加, 反而會(huì)降低重金屬離子的吸附率.而且, 在活體細(xì)胞吸附重金屬的過(guò)程中, 增加金屬離子的濃度會(huì)增大對(duì)生物的毒性, 會(huì)影響甚至抑制生物體的生長(zhǎng)及代謝活動(dòng), 從而抑制吸附過(guò)程的進(jìn)行.從圖 1d可以看出, Cd2+初始濃度從40 mg·L-1升至50 mg·L-1時(shí), 該吸附劑對(duì)Cd2+的吸附率增加并達(dá)到最高, 吸附率達(dá)90%以上, 有著很好的去除效果;當(dāng)Cd2+濃度大于50 mg·L-1時(shí), 吸附劑的吸附率下降.

　　綜上來(lái)看, 在pH為6, 吸附時(shí)間達(dá)到12 h, 吸附劑用量為2.5 g·L-1(以干重計(jì)), Cd2+初始濃度為50 mg·L-1時(shí), 固定化小球?qū)�Cd2+的吸附率最佳, 可達(dá)96%, 與其他吸附劑對(duì)Cd2+的吸附率(如黃沅清等用氨三乙酸酐改性纖維對(duì)Cd2+的吸附率最高達(dá)90.6%, 朱健等用復(fù)合改性的硅藻土對(duì)Cd2+的吸附率最高達(dá)76.5%)相比, 本研究所制得的這種新型球狀生物吸附劑對(duì)于Cd2+的吸附能力處于一個(gè)較高的水平.

　　3.3 掃描電鏡觀察結(jié)果

　　從圖 2a、2b可以看出, 此種生物吸附劑的表面及內(nèi)部的孔隙很多, 增加了吸附劑內(nèi)部及表面的孔隙率、比表面積, 很利于吸附劑對(duì)廢液中Cd2+的吸附、富集.從圖 2c可看到, 吸附劑所附的微生物生長(zhǎng)狀況較好, 很牢固地附著于吸附劑表面, 增大了比表面積, 有利于廢液中Cd2+的附著及傳輸?shù)絻?nèi)部孔隙中;同時(shí), 吸附劑內(nèi)部與表面的微生物細(xì)胞壁有著較多的官能團(tuán)(羥基、羧基、氨基等), 這些官能團(tuán)可對(duì)廢液中的Cd2+產(chǎn)生鍵合力, 能很好地吸附廢液中Cd2+.

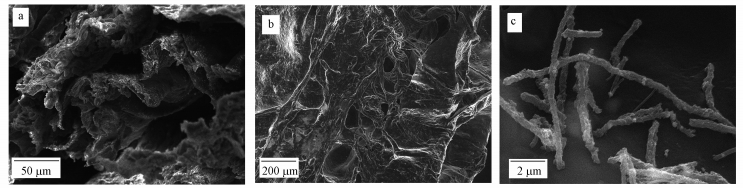

　　圖 2掃描電鏡圖(a.吸附劑內(nèi)部結(jié)構(gòu)圖, b.吸附劑表面結(jié)構(gòu)圖, c.吸附劑表面附著微生物)

　　3.4 吸附動(dòng)力學(xué)

　　將動(dòng)力學(xué)實(shí)驗(yàn)得到的數(shù)據(jù)帶入Langergren準(zhǔn)一級(jí)動(dòng)力學(xué)方程(式(1))和準(zhǔn)二級(jí)動(dòng)力學(xué)方程(式(2))進(jìn)行擬合, 擬合得到的參數(shù)及結(jié)果見(jiàn)表 2.由表 2可知, 對(duì)吸附的前60 min數(shù)據(jù)進(jìn)行擬合, 發(fā)現(xiàn)R2值很高, 不同濃度下的R2分別達(dá)到了0.9956、0.9964、0.9972, 說(shuō)明在前60 min內(nèi)吸附過(guò)程符合準(zhǔn)一級(jí)動(dòng)力學(xué).而對(duì)于準(zhǔn)二級(jí)動(dòng)力學(xué)擬合情況, R2值分別達(dá)到0.9996、0.9997、0.9994, 比準(zhǔn)一級(jí)動(dòng)力學(xué)的R2值高.由此可見(jiàn), 整個(gè)吸附過(guò)程更符合準(zhǔn)二級(jí)動(dòng)力學(xué), 即化學(xué)鍵的形成對(duì)吸附有著很大影響, 此生物吸附劑對(duì)Cd2+的吸附以化學(xué)吸附為主.

　　(1)

　　(2)

　　式中, qe為吸附平衡時(shí)的吸附容量(mg·g-1);qt為吸附t時(shí)刻的吸附容量(mg·g-1);K1為一級(jí)吸附速率常數(shù)(min-1);K2為二級(jí)吸附速率常數(shù)(g·mg-1·min-1).

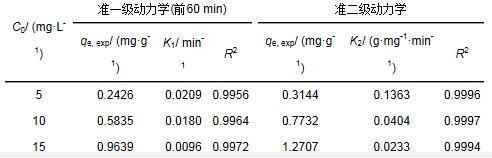

　　表 2 吸附Cd2+的動(dòng)力學(xué)參數(shù)

　　3.5 等溫吸附模型

　　在pH為6、溫度為30 ℃、轉(zhuǎn)速為150 r·min-1的條件下, 配制濃度為5~50 mg·L-1的Cd2+溶液, 做12 h的平衡吸附試驗(yàn), 并繪制等溫吸附曲線, 進(jìn)行等溫模型擬合, 其中, Freundlich等溫吸附模型及Langmuir等溫吸附模型的表達(dá)方程如式(3)、(4)及(5)所示.

　　(3)

　　(4)

　　(5)

　　式中, qe為吸附平衡時(shí)的吸附容量(mg·g-1);qm為吸附劑的最大吸附容量(mg·g-1);Ce為吸附平衡時(shí)溶液中Cd2+的濃度(mg·L-1);KL為表征吸附能力的吸附平衡常數(shù)(L·mg-1);RL為平衡常數(shù), 判斷反應(yīng)是否可行;KF為Freundlich吸附容量常數(shù);n為親和常數(shù).

　　采用Langmuir模型和Freundlich模型擬合的相關(guān)參數(shù)見(jiàn)表 3.等溫線用Langmuir方程擬合時(shí), 可由擬合相關(guān)參數(shù)求出RL值.其中, RL是表示吸附劑親和力的一個(gè)常數(shù), 0 < RL < 1時(shí), 說(shuō)明有利于吸附;RL>1時(shí), 說(shuō)明吸附性能較差;RL=1時(shí), 說(shuō)明整個(gè)吸附過(guò)程呈線性關(guān)系;RL無(wú)限趨于0時(shí), 說(shuō)明整個(gè)吸附過(guò)程不可逆.從表 3可以看出, RL值在0~1之間, 說(shuō)明此生物吸附劑對(duì)Cd2+吸附有利, 易于吸附.

　　表 3 等溫吸附模型參數(shù)

　　Freundlich模型中的n值是吸附劑吸附作用強(qiáng)弱的指標(biāo), 1/n越大, 吸附能力越大.從表 3中可以看出, 隨著溫度升高, 1/n值逐漸增加, 可知隨著溫度升高, 固定化生物吸附劑對(duì)Cd2+的吸附作用不斷增強(qiáng).Freundlich模型通常能較好地描述各種不理想情況下的表面吸附及多分子層吸附.由表 3還可以看出, Langmuir模型與Freundlich模型的R2值均比較大, 說(shuō)明吸附過(guò)程用這兩類模型均能較好地?cái)M合, 但不同濃度下Langmuir模型的R2值均比Freundlich模型的R2值更大, 兩者模型擬合得到的R2分別為0.9509、0.9126、0.9130和0.9689、0.9833、0.9726.因此, 改性磁性納米顆粒固定化內(nèi)生菌小球?qū)�Cd2+的吸附平衡能較好地用Langmuir模型描述, 由此計(jì)算得到的最大單分子層吸附量為13.02 mg·g-1.

　　3.6 固定化微生物小球的解吸特性

　　為提高固定化小球的利用率, 并回收部分金屬, 需對(duì)固定化小球做吸附-解吸實(shí)驗(yàn), 通過(guò)測(cè)定其解吸率來(lái)確定其可循環(huán)利用的次數(shù).本實(shí)驗(yàn)采用1 mol·L-1的HCl作為解吸劑, 在吸附后用無(wú)菌生理鹽水洗滌固定化小球3次, 然后用等體積的鹽酸在搖床中進(jìn)行解吸實(shí)驗(yàn), 解吸時(shí)間為30 min.進(jìn)行吸附解吸循環(huán)5次, 吸附-解吸實(shí)驗(yàn)中所用Cd2+溶液濃度為50 mg·L-1, 實(shí)驗(yàn)結(jié)果見(jiàn)表 4.

　　表 4 吸附劑對(duì)Cd2+吸附解吸效果

　　實(shí)驗(yàn)結(jié)果表明, 固定化小球吸附-解吸循環(huán)5次后, 其吸附率僅比第1次下降了5%, 由此可知, 用改性磁性納米顆粒固定化微生物可高效反復(fù)地吸附溶液中的Cd2+, 能有效地循環(huán)利用, 循環(huán)解吸5次后解吸率仍高達(dá)86%左右.具體參見(jiàn)污水寶商城資料或http://m.dongaorq.cn更多相關(guān)技術(shù)文檔。

　　4 結(jié)論

　　1) 改性磁性納米顆粒固定化植物內(nèi)生菌LRE04吸附劑最佳制備條件為:改性磁性納米顆粒質(zhì)量分?jǐn)?shù)0.10%、海藻酸鈉質(zhì)量分?jǐn)?shù)8%、菌液接種量0.4%、交聯(lián)時(shí)間2 h.

　　2) 固定化微生物小球?qū)�Cd2+有較好的吸附性能.固定化小球最佳吸附條件為pH 6, 吸附時(shí)間12 h, 吸附劑用量(干重)2.5 g·L-1, Cd2+初始濃度50 mg·L-1, 此條件下固定化小球?qū)�Cd2+的吸附率最佳可達(dá)96%.

　　3) 通過(guò)掃描電鏡觀察可以看出, 制備得到的生物吸附劑的內(nèi)外部結(jié)構(gòu)孔隙率相對(duì)較大, 同時(shí), 附著于吸附劑表面的微生物生長(zhǎng)狀況良好, 整個(gè)吸附劑的結(jié)構(gòu)利于吸附劑對(duì)廢水中Cd2+的吸附.

　　4) 改性磁性納米顆粒固定化植物內(nèi)生菌LRE04小球?qū)χ亟饘貱d2+的吸附動(dòng)力學(xué)符合準(zhǔn)二級(jí)動(dòng)力學(xué), 以化學(xué)吸附為主, 整個(gè)過(guò)程的吸附平衡能較好地用Langmuir模型及Freundlich模型擬合, 但Langmuir模型的擬合效果更好, 其吸附過(guò)程主要為單分子層吸附, 最大吸附量可達(dá)13.02 mg·g-1.

　　5) 解吸結(jié)果表明, 固定化小球可高效反復(fù)地吸附溶液中重金屬離子, 固定化小球經(jīng)吸附-解吸循環(huán)5次后, 小球吸附能力幾乎不受影響, 能有效的循環(huán)利用.
