國內癸二酸生產主要采用苯(甲)酚稀釋法，每生產1 t癸二酸產品約產生含酚廢水30 t，該廢水具有pH低、鹽分高、酚和COD含量高的特點，直接排放會對環境造成嚴重污染。目前，多數企業對該類廢水沒有有效的治理方法。江蘇某化工企業癸二酸生產規模為5 000 t/a，廢水排放量約為500 m3/d，該企業根據所排放廢水的水質特點，確定采用絡合萃取+蒸發+A/O的處理工藝。工程實踐表明，工藝運行穩定，出水水質達到《污水綜合排放標準》(GB 8978—1996)的一級排放標準，該處理方法已獲授權國家發明專利〔1〕。

　　1 廢水水質、水量及排放標準

　　江蘇某化工企業癸二酸生產廢水主要是由蓖麻油在苯(甲)酚作用下經水解、裂解得到癸二酸鹽溶液，再進行中和、酸化、沉降、過濾分離出癸二酸結晶固體后得到的高含鹽含酚廢水;另外該企業還產生少部分生活污水。企業廢水總排放量為500 m3/d。廢水水質及排放標準如表 1所示。

 　　該廢水成分復雜，主要含有酚類、小分子脂肪酸、癸二酸酯類、甘油等有機污染物，另含有硫酸鈉等無機鹽類，廢水pH低。廢水中高含量的酚類物質具有回收利用價值，工程采用絡合萃取的方法對廢水中的酚類物質富集回收〔2〕。萃取出水中其他不可萃取的有機物含量依然較高，同時由于高濃度的硫酸鈉鹽的存在，有機污染物難以直接生化降解，增加了廢水的處理難度，必須對廢水進行脫鹽處理。對于實際脫鹽工藝，工程上常采用蒸發的方法，其可達到滿意的除鹽效果。通過對萃取出水進行蒸發處理，可回收硫酸鈉鹽產品;之后再將蒸發冷凝水進行A/O生化處理，從而實現廢水的達標排放。

　　2 工藝選擇及設計

　　2.1 工藝流程

　　廢水處理工藝流程〔3〕如圖 1所示。

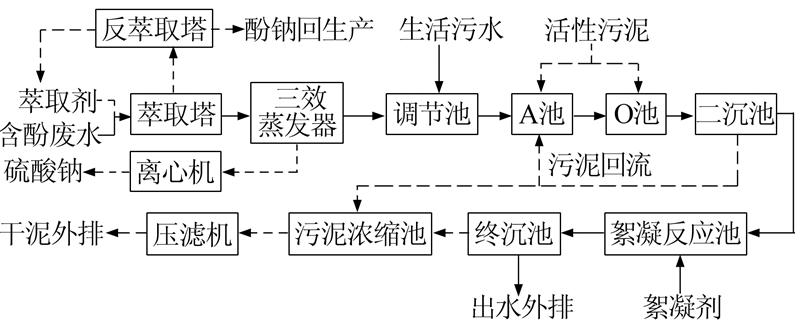

 圖 1 廢水處理工藝流程

　　(1)過濾分離出癸二酸結晶固體后的高鹽含酚廢水經調節pH后與絡合萃取劑按一定比例用泵打入萃取塔，常溫下充分反應后靜置分層，下層的萃余相(萃取出水)送入蒸發系統，上層的萃取相(負載萃取劑)送反萃取系統再生。

　　(2)上述萃取相(負載萃取劑)與堿液按一定比例用泵打入反萃取塔，常溫下充分反應后靜置分層，下層的反萃液(酚鈉溶液)返回癸二酸生產系統回收利用，上層為再生后的萃取劑，循環使用于萃取系統。

　　(3)上述萃余相(萃取出水)用泵打入三效蒸發器，連續進行減壓蒸發，濃縮液過濾得到結晶無水硫酸鈉產品，蒸發冷凝水送A/O生化系統處理。

　　(4)蒸發冷凝水經降溫后，進入生化系統調節池，同時加入生活污水均質、均量，調節廢水pH，并按一定配比加入氮、磷等營養元素。

　　(5)將調節池調配好的廢水用泵打入生化系統 A池進行缺氧生化處理，A池內投加經馴化、培養的微生物菌劑。A池缺氧生化處理的目的是為了降低有機物質的相對分子質量，提高后續好氧生化處理效率。

　　(6)經A池缺氧生化處理后的污泥混合液進入O池進行鼓風曝氣攪拌，控制溶解氧、pH、溫度等條件進行好氧生化處理。經過A池好氧生化處理后的混合液送入二沉池沉降分層，沉降污泥部分回流至A池，部分進入污泥濃縮池進行濃縮沉降，用壓濾機壓濾后泥餅外排，上清液進入絮凝反應池，加入絮凝劑進行絮凝反應沉淀處理后，出水達標排放。

　　2.2 主要設計參數

　　2.2.1 萃取系統

　　萃取塔：共1組，單組處理速率500 m3/d;萃取塔組合級數為1級;萃取塔外形尺寸為D 2 800 mm× 7 000 mm，鋼襯PTFE，有效容積40 m3，設計HRT= 1 h。萃取劑貯罐尺寸為D 3 000 mm×7 000 mm，共 1臺，鋼襯PTFE。

　　2.2.2 反萃取系統

　　反萃取塔：共1組，單組處理速率500 m3/d;反萃取塔組合級數為1級;反萃取塔外形尺寸為 D 2 800 mm×7 000 mm，鋼襯PTFE，有效容積40 m3，設計HRT=1 h。負載萃取劑貯罐尺寸為D 3 000 mm×7 000 mm，共1臺，鋼襯PTFE。

　　2.2.3 蒸發系統

　　三效蒸發：預熱器D 750 mm×6 500 mm，1臺，材質316L;加熱器D 1 200 mm×7 000 mm，3臺，材質316L;蒸發器D 3 500 mm×7 500 mm，3臺，材質316L;冷凝器D 750 mm×6 500 mm，1臺，材質316L;緩沖罐D(zhuǎn) 800 mm×6 000 mm，1臺，材質316L;真空罐D(zhuǎn) 3 000 mm×6 500 mm，1臺，材質316L。冷卻塔 1臺，Q=50 m3/h，進水溫度為60 ℃，出水溫度為35 ℃，N=4 kW，用于循環冷卻水降溫。

　　2.2.4 A/O系統

　　調節池：設計HRT=24 h，則有效池容為500 m3;鋼筋砼結構，尺寸為12.5 m×10 m×4.5 m，有效池深4.0 m，超高0.5 m。

　　冷卻塔：1臺，Q=50 m3/h，進水溫度為60 ℃，出水溫度為35 ℃，N=4 kW，用于蒸發冷凝水冷卻降溫。

　　A池：設計尺寸為12.5 m×2 m×5.5 m，有效容積125 m3，HRT=6 h。

　　O池：設計尺寸為12.5 m×8 m×5.5 m，有效容積1 000 m3，HRT=24 h。設羅茨鼓風機2臺，1用1備，3L62WD型，Q=27.3 m3/min，P=70 kPa，N=45 kW。

　　二沉池：采用輻流式沉淀池。鋼筋砼結構，尺寸為D 7.8 m×3.5 m，沉淀時間2 h，有效沉淀水深1.76 m，表面負荷為0.90 m3/(m2·h)。

　　絮凝反應池：絮凝反應池和沉淀池合建，處理能力為22.5 m3/h。其中絮凝反應池3.0 m×2.5 m×4.0 m，沉淀池3.0 m×2.5 m×4.0 m。絮凝反應池反應時間 60 min，沉淀池沉淀時間60 min，沉淀池為斜板沉淀池。

　　污泥濃縮池：1座，鋼筋砼結構，尺寸8.0 m× 4.0 m×5.5 m，分為2格，每格尺寸4.0 m×4.0 m×5.5 m，采用重力濃縮方式。

　　壓濾機：型號XAZ50/80-U，過濾面積50 m2， 2臺。

　　3 運行效果及分析

　　3.1 COD去除效果

　　COD去除效果如圖 2所示。

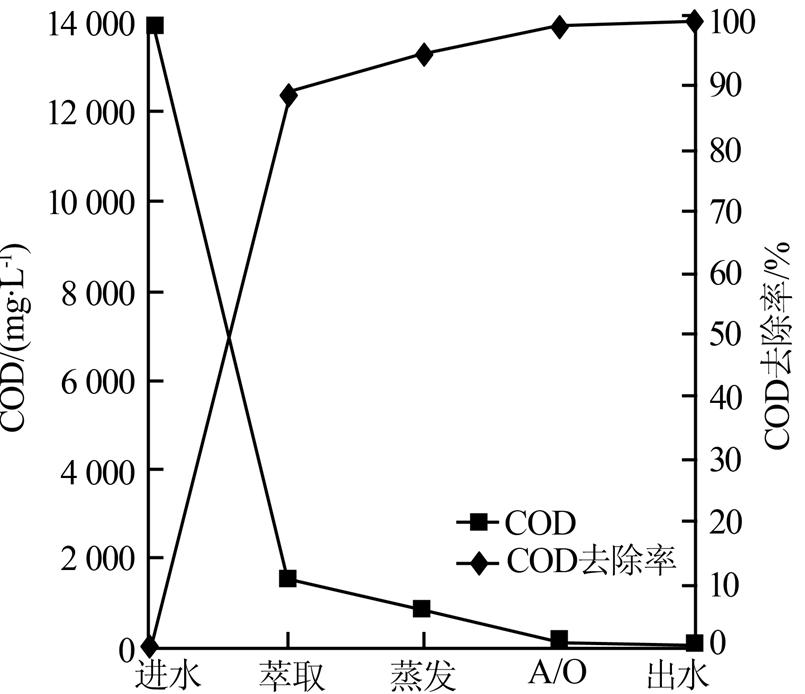

 圖 2 COD沿程變化

　　由圖 2可知，萃取出水COD<1 500 mg/L，蒸發后出水COD<800 mg/L，廢水中的酚類、脂肪酸類、癸二酸酯類、甘油等均能夠生化降解，經A/O生化處理后出水COD<50 mg/L，整個系統COD總?cè)コ��?gt;99%。

　　3.2 酚去除效果

　　酚去除效果如圖 3所示。

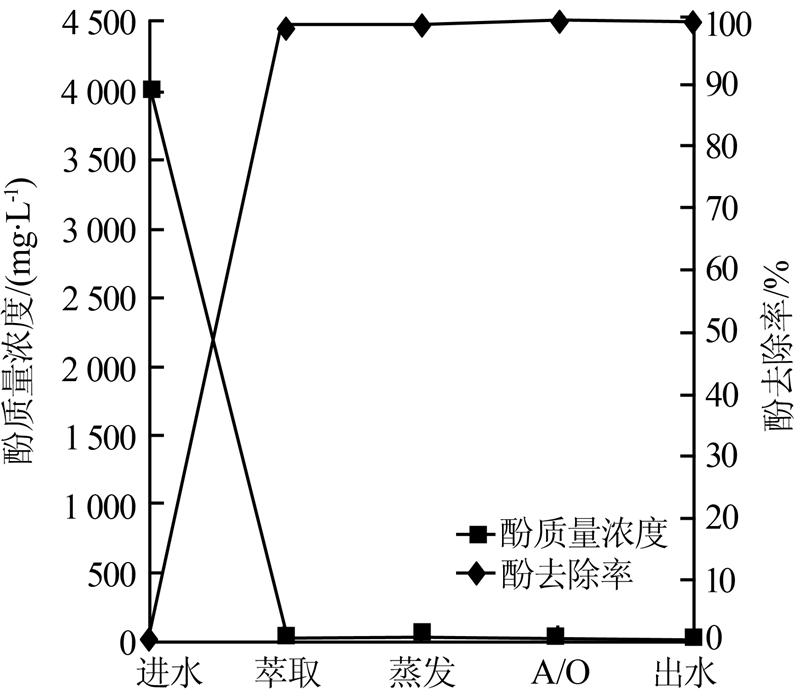

 圖 3 酚濃度沿程變化

　　由圖 3可知，廢水經絡合萃取后，99%以上的酚類物質被去除，剩余少量的酚類再經三效蒸發、A/O生化等處理，最終出水酚質量濃度<0.5 mg/L。

　　3.3 硫酸鈉鹽及懸浮物等去除效果

　　原水中硫酸鈉鹽質量分?jǐn)?shù)約8%左右，硫酸鈉鹽主要靠蒸發工序去除，廢水經蒸發后硫酸鈉質量濃度降至6 000 mg/L以下。對于蒸發除鹽后的廢水，微生物經過適當馴化即能適應。廢水經生化處理后，出水SS穩定在10～15 mg/L。

　　工程經調試后，整套處理設施運轉情況良好，處理效果穩定。監測結果表明，出水水質達到《污水綜合排放標準》(GB 8978—1996)的一級排放標準。該廢水處理系統工藝流程設計合理，主要處理單元設計參數選擇正確。

　　4 技術經濟指標分析

　　工程投資范圍包括含酚廢水的絡合萃取系統、萃取出水三效蒸發系統、綜合廢水A/O生化處理系統，項目總投資1 350萬元，其中工程費用1 050萬元，工程建設其他費用300萬元。

　　該工程運行成本主要包括電費、藥劑費、蒸汽費、人工費、檢修費等，其中藥劑費主要是消耗的絮凝劑、助凝劑、萃取劑、燒堿等的費用。運行成本合計為97.56元/t。運行成本估算按照處理規模500 m3/d，年運行330 d計算。總運行成本中，絡合萃取系統的藥劑費用和蒸發系統的蒸汽費用占比例較大。絡合萃取回收的酚鈉產品返回生產系統重復利用，及蒸發回收的硫酸鈉產品外銷均可抵銷部分運行成本，且最終出水經適當處理可滿足部分工藝用水要求。總之，該工藝具有良好的環境效益和經濟效益。具體參見http://m.dongaorq.cn更多相關技術文檔。

　　5 結論

　　(1)采用絡合萃取+蒸發+A/O工藝處理癸二酸生產含酚廢水，運行實踐表明，該工藝技術成熟，處理效果穩定。經處理后，出水水質達到《污水綜合排放標準》(GB 8978—1996)的一級排放標準。

　　(2)該工程總投資1 350萬元，運行成本97.56 元/t。系統工藝設計合理，處理廢水的同時，通過絡合萃取回收酚鈉產品返回癸二酸生產系統重復利用，以及將蒸發回收的硫酸鈉產品外銷均可產生一定的經濟效益，抵銷部分運行成本。與其他處理方法相比，具有一定的推廣應用價值。
