公布日：2024.01.23
申請日：2023.11.17
分類號：C02F9/00(2023.01)I;C02F11/121(2019.01)I;C02F1/00(2023.01)N;C02F3/06(2023.01)N;C02F101/30(2006.01)N;C02F101/16(2006.01)N
摘要
本申請涉及污水處理的領域，尤其是涉及一種溢流污水處理系統，其包括粗格柵預處理模塊、SSgo固液快速分離過濾模塊和曝氣生物濾池模塊，所述SSgo固液快速分離過濾模塊的進水口連接粗格柵預處理模塊的出水口，Sgo固液快速分離過濾模塊的出水口連接曝氣生物濾池模塊的進水口，所述粗格柵預處理模塊對污水進行初步過濾，所述SSgo固液快速分離過濾模塊對污水進行物理分離和化學過濾，所述曝氣生物濾池模塊對污水進行生化過濾。本申請具有快速高效處理溢流污水的效果。
權利要求書

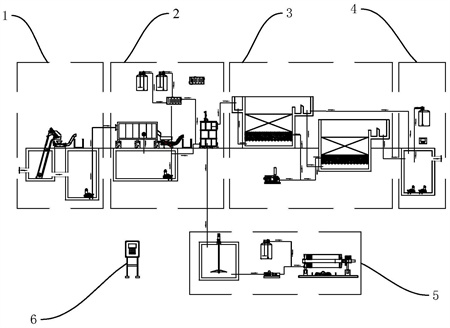

1.一種溢流污水處理系統，其特征在于：包括粗格柵預處理模塊（1）、SSgo固液快速分離過濾模塊（2）和曝氣生物濾池模塊（3），所述SSgo固液快速分離過濾模塊（2）的進水口連接粗格柵預處理模塊（1）的出水口，Sgo固液快速分離過濾模塊的出水口連接曝氣生物濾池模塊（3）的進水口，所述粗格柵預處理模塊（1）對污水進行初步過濾，所述SSgo固液快速分離過濾模塊（2）對污水進行物理分離和化學過濾，所述曝氣生物濾池模塊（3）對污水進行生化過濾。
2.根據權利要求1所述的一種溢流污水處理系統，其特征在于：所述粗格柵預處理模塊（1），包括粗格柵渠（11）、回轉式粗格柵（12）、調蓄池（14）、螺旋壓榨機（13）和調蓄池提升泵（15），所述粗格柵渠（11）設有進水口和出水口，所述回轉式粗格柵（12）以75°傾角安裝在渠道內，所述螺旋壓榨機（13）設置在所述回轉式粗格柵（12）的出料口；所述粗格柵渠（11）的出水口和所述調蓄池（14）相連，所述調蓄池提升泵（15）設置所述調蓄池（14）內。
3.根據權利要求2所述的一種溢流污水處理系統，其特征在于：所述SSgo固液快速分離過濾模塊（2）包括SSgo固液快速分離設備（21）、加藥裝置（22）和快速過濾設備（23），所述SSgo固液快速分離設備（21）的進水口與所述調蓄池提升泵（15）的出水口連通，所述SSgo固液快速分離設備（21）的出水口與所述快速過濾設備（23）的進水口連通，并且所述加藥裝置（22）的出水口也與所述快速過濾設備（23）的進水口連通。
4.根據權利要求3所述的一種溢流污水處理系統，其特征在于：所述加藥裝置（22）包括PAC加藥設備（221）、PAM加藥設備（222）和管道式快速藥劑混合投放裝置（223），所述管道式快速藥劑混合投放裝置（223）的進水口與所述PAC加藥設備（221）和所述PAM加藥設備（222）的出水口連通，所述管道式快速藥劑混合投放裝置（223）的出水口與所述快速過濾設備（23）的進水口連通。
5.根據權利要求3所述的一種溢流污水處理系統，其特征在于：所述曝氣生物濾池模塊（3）包括曝氣生物濾池CN（31）、曝氣生物濾池N（32）和鼓風機（33），所述曝氣生物濾池CN（31）與所述曝氣生物濾池N（32）的內部構造相同，所述快速過濾設備（23）的出水口與所述曝氣生物濾池CN（31）的進水口連通，所述曝氣生物濾池CN（31）的出水口與所述曝氣生物濾池N（32）的進水口連通，所述鼓風機（33）為所述曝氣生物濾池模塊（3）工作時提供空氣流。
6.根據權利要求5所述的一種溢流污水處理系統，其特征在于：所述曝氣生物濾池CN（31）包括長柄濾頭（311）、承托層（312）、單孔膜曝氣系統（313）和陶瓷濾料層（314），所述長柄濾頭（311）設置在所述曝氣生物濾池CN（31）的池底部，所述承托層（312）和所述陶瓷濾料層（314）依次層疊在所述長柄濾頭（311）上，所述單孔膜曝氣系統（313）嵌入在所述承托層（312）中并與鼓風機（33）相連接。
7.根據權利要求5所述的一種溢流污水處理系統，其特征在于：所述曝氣生物濾池CN（31）設置有兩個出水口，一個出水口與所述曝氣生物濾池N（32）的進水口連通，另一個出水口連通外部，每個所述出水口都設置有閥門，可根據污水的污染程度選擇性的打開任一個所述出水口。
8.根據權利要求1所述的一種溢流污水處理系統，其特征在于：所述溢流污水處理系統還包括消毒模塊（4），所述消毒模塊（4）包括接觸消毒池（41）、消毒加藥裝置（42）和余氯在線檢測儀（43），所述接觸消毒池（41）的進水口與所述所述曝氣生物濾池模塊（3）連通，所述消毒加藥裝置（42）的出水口也與所述接觸消毒池（41）的進水口連通，所述余氯在線檢測儀（43）用于檢測所述接觸消毒池（41）內水的氯含量。
9.根據權利要求1所述的一種溢流污水處理系統，其特征在于：所述溢流污水處理系統還包括污泥處理模塊（5），所述污泥處理模塊（5）包括污泥池（51）、污泥池攪拌機（52）、污泥進料泵（53）、脫水劑加藥裝置（54）和污泥脫水機（55），所述溢流污水處理系統的污泥通入所述污泥池（51）之中，所述污泥池攪拌機（52）設置在所述污泥池（51）之中，所述污泥進料泵（53）的進料口與所述污泥池（51）相連，所述污泥進料泵（53）的出料口與所述脫水劑加藥裝置（54）的出藥口連通并一同連接到所述污泥脫水機（55）。
10.根據權利要求1所述的一種溢流污水處理系統，其特征在于：所述溢流污水處理系統還包括自動控制系統（6），可獨立對各個單元的電氣設備進行獨立控制，也可對整個處理系統進行聯動控制。
發明內容
為了解決現有的溢流污水處理工藝存在處理效果不好，流程復雜的問題，本申請提供一種溢流污水處理系統。
本申請提供的一種溢流污水處理系統采用如下的技術方案：一種溢流污水處理系統，包括粗格柵預處理模塊、污泥沉淀粗砂油（SludgeSedimentGritOil，簡稱SSgo）固液快速分離過濾模塊和曝氣生物濾池模塊，所述SSgo固液快速分離過濾模塊的進水口連接粗格柵預處理模塊的出水口，Sgo固液快速分離過濾模塊的出水口連接曝氣生物濾池模塊的進水口，所述粗格柵預處理模塊對污水進行初步過濾，所述SSgo固液快速分離過濾模塊對污水進行物理分離和化學過濾，所述曝氣生物濾池模塊對污水進行生化過濾。
通過采用上述技術方案，粗格柵預處理模塊能夠將污水中較大的雜物垃圾分離出來，有效防止了大雜物進入設備損壞設備的現象；SSgo固液快速分離過濾模塊再進一步的處理污水，去除水中絕大部分的懸浮污染物，兩者結合縮短了污水處理系統的流程鏈，隨著流程鏈的縮短，系統的運行和維護也更加簡便，另外的采用SSgo固液快速分離過濾模塊較相關的處理技術而言，成本投入明顯減小；經過粗格柵預處理模塊和SSgo固液快速分離過濾模塊的共同作用將污水中的懸浮污染物基本除盡，處理后的污水能夠滿足曝氣生物濾池的使用前提，污水經過曝氣生物濾池模塊的生化反應過濾，污水中的有機污染物被去除，并且SSgo固液快速分離過濾模塊和曝氣生物濾池模塊結合對污水進行處理，能夠高效地去除污水中的懸浮物、有機污染物以及微量元素，而在相關的處理系統中，很少能同時高效處理這幾類污染物，所以本申請具有極佳的污水處理效果。
優選的，所述粗格柵預處理模塊，包括粗格柵渠、回轉式粗格柵、調蓄池、螺旋壓榨機和調蓄池提升泵，所述粗格柵渠設有進水口和出水口，所述回轉式粗格柵以75°傾角安裝在渠道內，所述螺旋壓榨機設置在所述回轉式粗格柵的出料口；所述粗格柵渠的出水口和所述調蓄池相連，所述調蓄池提升泵設置所述調蓄池內。
通過采用上述技術方案，污水中較大的雜物垃圾流經粗格柵渠經過回轉式粗格柵的過濾和運輸由出料口進入螺旋壓榨機，經過螺旋壓榨機壓榨脫水后外運，經過處理后的污水中不含較大雜物垃圾，避免了較大雜物垃圾進入后續設備損壞設備的現象，并且經過壓榨脫水后的雜物垃圾方便運輸處理。
優選的，所述SSgo固液快速分離過濾模塊包括SSgo固液快速分離設備、加藥裝置和快速過濾設備，所述SSgo固液快速分離設備的進水口與所述調蓄池提升泵的出水口連通，所述SSgo固液快速分離設備的出水口與所述快速過濾設備的進水口連通，并且所述加藥裝置的出水口也與所述快速過濾設備的進水口連通。
通過采用上述技術方案，SSgo固液快速分離設備選用50‒500μm孔徑的高分子材質濾布作為過濾介質，并且濾布呈橢圓周形高速旋轉運行能夠快速分離去除處污水中的渣、砂、毛發等細小污染物；加藥設備向經過SSgo固液快速分離設備處理后的污水加入污水處理藥劑，污水處理藥劑和污水中的懸浮物質發生反應，促使其凝聚成大顆粒沉淀下來，并且污水處理藥劑還可以與污水中的有機物發生化學反應，使其分解成無害的物質；經過上述兩處理過程后的污水流進快速過濾設備，快速過濾設備內置多層濾料，通過濾料攔截反應后的絮體、污染物，至此污水中的絕大部分懸浮污染物被除去。
優選的，所述加藥裝置包括聚合氯化鋁（PolyAluminiumChloride，簡稱PAC）加藥設備、聚丙烯酰胺（Polyacrylamide，簡稱PAM）加藥設備和管道式快速藥劑混合投放裝置，所述管道式快速藥劑混合投放裝置的進水口與所述PAC加藥設備和所述PAM加藥設備的出水口連通，所述管道式快速藥劑混合投放裝置的出水口與所述快速過濾設備的進水口連通。
通過采用上述技術方案，PAC會與污水中的懸浮物和顆粒質斥力作用，促使其凝聚成大顆粒沉淀下來，從而達到去除污水中顆粒的作用，PAC還可以與污水中的有機物發生化學反應，使其分解成無害的物質；PAM會與污泥顆粒產生作用，使其聚集成較大的沉降團塊，提高污泥的沉降速度，同時，PAM還能夠起到增加污泥含水率的作用，使處理后的污泥更易于干燥和處理；PAC和PAM結合使用，分別起到去除污水中的顆粒和提高污泥沉降速度的作用，實現了對污水的高效處理；管道式快速藥劑混合投放裝置管道內的特殊結構可使PAC、PAM與污水反應更充分，提高藥劑利用率，減少藥劑投加量，以降低運行成本。
優選的，所述曝氣生物濾池模塊包括曝氣生物濾池CN、曝氣生物濾池N和鼓風機，所述曝氣生物濾池CN與所述曝氣生物濾池N的內部構造相同，所述快速過濾設備的出水口與所述曝氣生物濾池CN的進水口連通，所述曝氣生物濾池CN的出水口與所述曝氣生物濾池N的進水口連通，所述鼓風機為所述曝氣生物濾池模塊工作時提供空氣流。
通過采用上述技術方案，污水流經曝氣生物濾池CN，與其中的生物膜接觸發生生化反應，污水中的有機物、部分氨氮等污染物得到降解去除；再流經曝氣生物濾池N，曝氣生物濾池N負責進一步去除氨氮，提高出水的水質標準。
優選的，所述曝氣生物濾池CN包括長柄濾頭、承托層、單孔膜曝氣系統和陶瓷濾料層，所述長柄濾頭設置在所述曝氣生物濾池CN的池底部，所述承托層和所述陶瓷濾料層依次層疊在所述長柄濾頭上，所述單孔膜曝氣系統嵌入在所述承托層中并與鼓風機相連接。
通過采用上述技術方案，承托層起承載作用，為生物膜的生長提供載體，單孔膜曝氣系統嵌入在承托層中，并與鼓風機相連接，提供對流空氣，使污水中的有機物污染物與陶瓷濾料層的生物膜發生生化反應得以降解，這樣的結構設計使污水中的有機物污染物與生物膜的接觸更加充分，反應更加迅速高效。
優選的，所述曝氣生物濾池CN設置有兩個出水口，一個出水口與所述曝氣生物濾池N的進水口連通，另一個出水口連通外部，每個所述出水口都設置有閥門，可根據污水的污染程度選擇性的打開任一個所述出水口。
通過采用上述技術方案，可根據污水的污染程度自主選擇處理路徑，當污水污染物濃度較高時，可選擇依次通過曝氣生物濾池CN、曝氣生物濾池N進行兩級處理，以滿足出水要求；當污水污染物濃度較低時，可選擇只通過曝氣生物濾池CN，這樣既能滿足出水要求又能節約運行能耗。
優選的，所述溢流污水處理系統還包括消毒模塊，所述消毒模塊包括接觸消毒池、消毒加藥裝置和余氯在線檢測儀，所述接觸消毒池的進水口與所述所述曝氣生物濾池模塊連通，所述消毒加藥裝置的出水口也與所述接觸消毒池的進水口連通，所述余氯在線檢測儀用于檢測所述接觸消毒池內水的氯含量。
通過采用上述技術方案，曝氣生物濾池出水自流進入接觸消毒池，消毒加藥裝置開啟向進水中加入液體次氯酸鈉藥劑，與進水共同進入池內混合反應，殺滅水中致病菌，同時也可去除少量有機污染物、氨氮及色度，進一步降低水中污染物濃度，達標水排入指定地點；余氯在線檢測儀可對接觸消毒池內水的余氯含量進行在線監測，根據收集到的余氯數據精確指導消毒劑的投加量，在保證出水達標的同時節省藥劑費用。
優選的，所述溢流污水處理系統還包括污泥處理模塊，所述污泥處理模塊包括污泥池、污泥池攪拌機、污泥進料泵、脫水劑加藥裝置和污泥脫水機，所述溢流污水處理系統的污泥通入所述污泥池之中，所述污泥池攪拌機設置在所述污泥池之中，所述污泥進料泵的進料口與所述污泥池相連，所述污泥進料泵的出料口與所述脫水劑加藥裝置的出藥口連通并一同連接到所述污泥脫水機。
通過采用上述技術方案，經過污泥處理模塊處理過后的污泥含水率小于60%，可以直接轉運，再混合填埋，不需設置額外的污泥晾曬區域，節省整體規劃占地。
優選的，所述溢流污水處理系統還包括自動控制系統，可獨立對各個單元的電氣設備進行獨立控制，也可對整個處理系統進行聯動控制。
通過采用上述技術方案，通過自動控制的方式實現工序的自動化執行，可以極大地提高效率，使溢流污水處理系統變得自動化、精確和高效化，從而可以讓企業在現有資本投資和人力資源下獲得更大的生產效益。
綜上所述，本申請包括以下至少一種有益技術效果：1.采用粗格柵預處理模塊、SSgo固液快速分離過濾模塊和曝氣生物濾池模塊相結合的方式，快速高效地處理溢流污水，并且有更好的處理效果；2.采用消毒模塊殺污水中致病菌，同時也可去除少量有機污染物、氨氮及色度，進一步降低水中污染物濃度；3.采用污泥處理模塊對從污水中分離出來的污泥進行脫水壓縮處理，方便運輸填埋處理。
（發明人：范海濤）
