公布日：2024.02.02

申請日：2023.10.26

分類號：B01D29/03(2006.01)I;B01D29/60(2006.01)I;B01D35/16(2006.01)I;B01D35/12(2006.01)I

摘要

本發明公開了一種銦精煉污水處理裝置及處理方法，屬于污水處理技術領域，包括：污水處理機殼，所述污水處理機殼內部上方開設有污水處理腔，所述污水處理腔內部沿軸向等間距放置有兩個180°擺放的第一過濾網架和密封板，兩個所述第一過濾網架和密封板與污水處理機殼間裝配有轉動機構；本發明通過第一電機的逆時針順時針旋轉帶動兩個第一過濾網架和密封板相應旋轉，帶動第一閥桿和第二閥桿相應旋轉，實現過濾雜質的自清潔以及過濾空間的相應自切換，具有不停機第一過濾網架和雜質自清理的功能，清理工作全程自動化，省時省力。

權利要求書

1.一種銦精煉污水處理裝置，其特征在于，包括：污水處理機殼，所述污水處理機殼內部上方開設有污水處理腔，所述污水處理腔內部沿軸向等間距放置有兩個180°擺放的第一過濾網架和密封板，兩個所述第一過濾網架和密封板與污水處理機殼間裝配有轉動機構，所述污水處理機殼內部位于污水處理腔下方且位于一個第一過濾網架與密封板間開設有與污水處理腔連通的污水出口，所述污水處理機殼內部位于污水處理腔下方且與污水出口成180°開設有與污水處理腔連通的污泥出口，所述污水處理機殼內部位于與污水出口和污泥出口垂直側對稱固接有兩個壓力傳感器，所述污水處理機殼內部位于污水出口下方開設有與污水出口連通的污水腔，所述污水處理機殼外壁固接有連通污水腔與外界的內螺紋污水排出口，所述污水處理機殼內部位于污泥出口下方開設有與污泥出口連通的污泥腔，所述污泥腔與污水處理機殼間裝配有輸送機構，所述污水處理機殼底端對稱固接有兩個支撐腿，所述污水處理機殼外壁上固接有可編程控制器，所述污水處理機殼上方放置有污水進管，所述污水進管具有與污水處理機殼固接的兩個支管且兩個支管分別與兩個壓力傳感器上方空間連通，所述污水進管兩個支管進水口分別轉動連接有第二閥桿和第一閥桿，所述轉動機構與第二閥桿間裝配有第一隨動機構，所述第二閥桿與第一閥桿間裝配有第二隨動機構，所述第二閥桿和第一閥桿上分別固接有閥體，轉動機構、壓力傳感器和輸送機構與可編程控制器間導線連接。

2.根據權利要求1所述的一種銦精煉污水處理裝置，其特征在于：所述轉動機構包括固接在污水處理機殼底端的第二電機以及放置在污水處理腔內部中間的中間軸，中間軸底端與第二電機輸出軸連接，中間軸頂端貫穿污水處理機殼延伸至污水處理機殼上方，中間軸通過軸承與污水處理機殼貫穿段連接，兩個第一過濾網架和密封板靠近中間軸側壁與中間軸固接，第二電機與可編程控制器間導線連接。

3.根據權利要求1所述的一種銦精煉污水處理裝置，其特征在于：所述輸送機構包括對稱固接在污水處理機殼外壁上位于污泥腔出口兩側的兩個支撐板，一個所述支撐板靠外壁固接有第一電機，兩個所述支撐板間以及污泥腔靠內側向外向上傾斜式放置有兩個傳動軸，一個傳動軸一端通過聯軸器與第一電機輸出軸連接，一個傳動軸另一端通過軸承與同側支撐板連接，另一個傳動軸兩端通過軸承與污水處理機殼內壁連接，所述傳動軸外側固定套接有傳動輥，兩個所述傳動輥間摩擦傳動連接有第三傳動皮帶，第一電機與可編程控制器間導線連接。

4.根據權利要求1所述的一種銦精煉污水處理裝置，其特征在于：所述第二閥桿兩端分別貫穿支管延伸至外界，所述第一閥桿一端通過軸承與支管內壁連接，且第一閥桿另一端貫穿支管內壁延伸至外接，第二閥桿和第一閥桿通過軸承與支管貫穿段連接。

5.根據權利要求2所述的一種銦精煉污水處理裝置，其特征在于：所述第一隨動機構包括固定套接在中間軸延伸至污水處理機殼外端的第二錐形輪、固接在污水處理機殼頂端的兩個支撐座以及固定套接在第二閥桿延伸至支管外一端的第三皮帶輪，兩個所述支撐座內部分別固接有第二支撐桿和第一支撐桿，所述第二支撐桿靠近第二錐形輪一端固定套接有與第二錐形輪嚙合連接的第一錐形齒輪，所述第二支撐桿遠離第二錐形輪一端固定套接有第二齒輪，所述第一支撐桿靠近第三皮帶輪一端固定套接有第四皮帶輪，所述第三皮帶輪與第四皮帶輪間摩擦傳動連接有第二傳動皮帶，所述第一支撐桿遠離第四皮帶輪一端固定套接有與第二齒輪嚙合連接的第一齒輪，第二齒輪與第一齒輪傳動比滿足中間軸轉動90°時第二閥桿轉動180°。

6.根據權利要求5所述的一種銦精煉污水處理裝置，其特征在于：所述第二隨動機構包括固定套接在第二閥桿遠離第三皮帶輪一端的第二皮帶輪以及固定套接在第一閥桿延伸至支管外端的第一皮帶輪，所述第二皮帶輪與第一皮帶輪間摩擦傳動連接有第一交叉式傳動皮帶。

7.根據權利要求3所述的一種銦精煉污水處理裝置，其特征在于：所述污泥腔內部位于第三傳動皮帶上方固接有第二過濾網架，所述污水處理機殼內部位于污泥腔和污水腔間對稱開設有多個連通污泥腔和污水腔的連通孔。

8.根據權利要求7所述的一種銦精煉污水處理裝置，其特征在于：所述連通孔內部靠近污水腔側固接有環板，所述連通孔內部位于環板靠近污水腔側放置有堵板，所述堵板與環板間彈性連接有連接彈簧。

9.一種如權利要求1～8中任一項所述的銦精煉污水處理裝置的處理方法，其特征在于，包括以下步驟：S1：銦精煉污水處理時，污水進管靠近第二閥桿一側支管的閥體打開，污水進管靠近第一閥桿一側支管的閥體閉合，銦精煉污水通過打開的支管進入相應的密封板和第一過濾網架形成的空間內，由第一過濾網架進行過濾后通過污水出口排進污水腔內，再由內螺紋污水排出口排出，實現銦精煉污水過濾處理；S2：銦精煉污水內的雜質被第一過濾網架攔截堆積在相應空間的壓力傳感器上，當壓力傳感器感應到的壓力信號達到設定值，傳輸信號至可編程控制器，可編程控制器控制第二電機啟動，第二電機驅動輸出軸轉動帶動中間軸轉動，中間軸帶動連接的第一過濾網架和密封板逆時針轉動，直至轉動到90°，可編程控制器控制第二電機停止驅動，此時壓力傳感器上堆積的雜質被移動的第一過濾網架推至污泥出口，通過污泥出口掉落在第三傳動皮帶上，通過可編程控制器控制第一電機啟動，第一電機驅動輸出軸轉動帶動連接的傳動軸轉動，連接的傳動軸帶動連接的傳動輥轉動，連接的傳動輥通過摩擦傳動帶動第三傳動皮帶轉動，第三傳動皮帶通過摩擦傳動帶動另一傳動輥轉動，將掉落的雜質輸送至外界，同時，中間軸帶動第二錐形輪轉動，第二錐形輪帶動第一錐形齒輪轉動，第一錐形齒輪帶動第二支撐桿轉動，第二支撐桿帶動第二齒輪轉動，第二齒輪帶動第一齒輪轉動，第一齒輪帶動第一支撐桿轉動，第一支撐桿帶動第四皮帶輪轉動，第四皮帶輪通過摩擦傳動帶動第二傳動皮帶轉動，第二傳動皮帶通過摩擦傳動帶動第三皮帶輪轉動，第三皮帶輪帶動第二閥桿轉動，第二閥桿帶動閥體轉動180°閉合，同時，第二閥桿帶動第二皮帶輪轉動，第二皮帶輪通過摩擦傳動帶動第一交叉式傳動皮帶轉動，第一交叉式傳動皮帶通過摩擦傳動帶動第一皮帶輪反向轉動，第一皮帶輪帶動第一閥桿反向轉動，第一閥桿帶動閥體轉動180°打開，銦精煉污水通過另一相應空間進行過濾處理，實現銦精煉污水過濾處理雜質的不停機自清理；S3：當另一空間壓力傳感器感應到的壓力信號達到設定值，可編程控制器控制第二電機啟動驅動中間軸順時針轉動，以此往復實現銦精煉污水的連續性過濾處理；S4：上述過程中，由于第三傳動皮帶為向下傾斜機構設置，因此第三傳動皮帶上的雜質中若含有部分污水，污水在自身重力作用下沿第三傳動皮帶傾斜度向下滑落，經第二過濾網架過濾后，由多個連通孔排進污水腔內，再由內螺紋污水排出口排出，避免污水隨過濾雜質一起排出造成污水處理不充分；S5：上述過程中，由于連通孔靠近污水腔一端彈性設置堵板，因此污水只能從污泥腔流向污水腔而無法逆流，避免污水腔內的污水流至污泥腔造成外流。

發明內容

為解決上述背景技術中提出的問題，本發明提供了一種銦精煉污水處理裝置及處理方法，具有清理工作全程自動化，省時省力的特點。

本發明的另一目的是提供一種銦精煉污水處理裝置的處理方法。

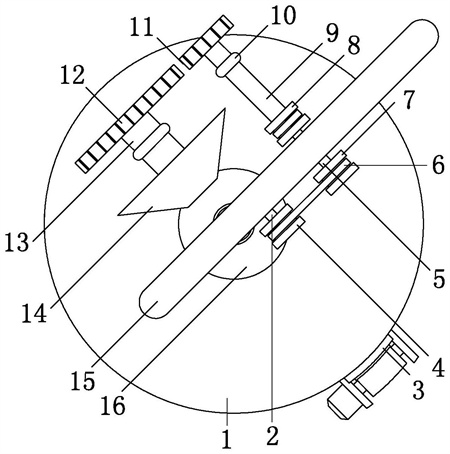

為實現上述目的，本發明提供如下技術方案：一種銦精煉污水處理裝置，包括：污水處理機殼，所述污水處理機殼內部上方開設有污水處理腔，所述污水處理腔內部沿軸向等間距放置有兩個180°擺放的第一過濾網架和密封板，兩個所述第一過濾網架和密封板與污水處理機殼間裝配有轉動機構，所述污水處理機殼內部位于污水處理腔下方且位于一個第一過濾網架與密封板間開設有與污水處理腔連通的污水出口，所述污水處理機殼內部位于污水處理腔下方且與污水出口成180°開設有與污水處理腔連通的污泥出口，所述污水處理機殼內部位于與污水出口和污泥出口垂直側對稱固接有兩個壓力傳感器，所述污水處理機殼內部位于污水出口下方開設有與污水出口連通的污水腔，所述污水處理機殼外壁固接有連通污水腔與外界的內螺紋污水排出口，所述污水處理機殼內部位于污泥出口下方開設有與污泥出口連通的污泥腔，所述污泥腔與污水處理機殼間裝配有輸送機構，所述污水處理機殼底端對稱固接有兩個支撐腿，所述污水處理機殼外壁上固接有可編程控制器，所述污水處理機殼上方放置有污水進管，所述污水進管具有與污水處理機殼固接的兩個支管且兩個支管分別與兩個壓力傳感器上方空間連通，所述污水進管兩個支管進水口分別轉動連接有第二閥桿和第一閥桿，所述轉動機構與第二閥桿間裝配有第一隨動機構，所述第二閥桿與第一閥桿間裝配有第二隨動機構，所述第二閥桿和第一閥桿上分別固接有閥體，轉動機構、壓力傳感器和輸送機構與可編程控制器間導線連接。

作為進一步的技術方案，以上所述轉動機構包括固接在污水處理機殼底端的第二電機以及放置在污水處理腔內部中間的中間軸，中間軸底端與第二電機輸出軸連接，中間軸頂端貫穿污水處理機殼延伸至污水處理機殼上方，中間軸通過軸承與污水處理機殼貫穿段連接，兩個第一過濾網架和密封板靠近中間軸側壁與中間軸固接，第二電機與可編程控制器間導線連接。

作為進一步的技術方案，以上所述輸送機構包括對稱固接在污水處理機殼外壁上位于污泥腔出口兩側的兩個支撐板，一個所述支撐板靠外壁固接有第一電機，兩個所述支撐板間以及污泥腔靠內側向外向上傾斜式放置有兩個傳動軸，一個傳動軸一端通過聯軸器與第一電機輸出軸連接，一個傳動軸另一端通過軸承與同側支撐板連接，另一個傳動軸兩端通過軸承與污水處理機殼內壁連接，所述傳動軸外側固定套接有傳動輥，兩個所述傳動輥間摩擦傳動連接有第三傳動皮帶，第一電機與可編程控制器間導線連接。

作為進一步的技術方案，以上所述第二閥桿兩端分別貫穿支管延伸至外界，所述第一閥桿一端通過軸承與支管內壁連接，且第一閥桿另一端貫穿支管內壁延伸至外接，第二閥桿和第一閥桿通過軸承與支管貫穿段連接。

作為進一步的技術方案，以上所述第一隨動機構包括固定套接在中間軸延伸至污水處理機殼外端的第二錐形輪、固接在污水處理機殼頂端的兩個支撐座以及固定套接在第二閥桿延伸至支管外一端的第三皮帶輪，兩個所述支撐座內部分別固接有第二支撐桿和第一支撐桿，所述第二支撐桿靠近第二錐形輪一端固定套接有與第二錐形輪嚙合連接的第一錐形齒輪，所述第二支撐桿遠離第二錐形輪一端固定套接有第二齒輪，所述第一支撐桿靠近第三皮帶輪一端固定套接有第四皮帶輪，所述第三皮帶輪與第四皮帶輪間摩擦傳動連接有第二傳動皮帶，所述第一支撐桿遠離第四皮帶輪一端固定套接有與第二齒輪嚙合連接的第一齒輪，第二齒輪與第一齒輪傳動比滿足中間軸轉動90°時第二閥桿轉動180°。

作為進一步的技術方案，以上所述第二隨動機構包括固定套接在第二閥桿遠離第三皮帶輪一端的第二皮帶輪以及固定套接在第一閥桿延伸至支管外端的第一皮帶輪，所述第二皮帶輪與第一皮帶輪間摩擦傳動連接有第一交叉式傳動皮帶。

作為進一步的技術方案，以上所述污泥腔內部位于第三傳動皮帶上方固接有第二過濾網架，所述污水處理機殼內部位于污泥腔和污水腔間對稱開設有多個連通污泥腔和污水腔的連通孔。

作為進一步的技術方案，以上所述連通孔內部靠近污水腔側固接有環板，所述連通孔內部位于環板靠近污水腔側放置有堵板，所述堵板與環板間彈性連接有連接彈簧。

一種銦精煉污水處理裝置的處理方法，包括以下步驟：S1：銦精煉污水處理時，污水進管靠近第二閥桿一側支管的閥體打開，污水進管靠近第一閥桿一側支管的閥體閉合，銦精煉污水通過打開的支管進入相應的密封板和第一過濾網架形成的空間內，由第一過濾網架進行過濾后通過污水出口排進污水腔內，再由內螺紋污水排出口排出，實現銦精煉污水過濾處理；S2：銦精煉污水內的雜質被第一過濾網架攔截堆積在相應空間的壓力傳感器上，當壓力傳感器感應到的壓力信號達到設定值，傳輸信號至可編程控制器，可編程控制器控制第二電機啟動，第二電機驅動輸出軸轉動帶動中間軸轉動，中間軸帶動連接的第一過濾網架和密封板逆時針轉動，直至轉動到90°，可編程控制器控制第二電機停止驅動，此時壓力傳感器上堆積的雜質被移動的第一過濾網架推至污泥出口，通過污泥出口掉落在第三傳動皮帶上，通過可編程控制器控制第一電機啟動，第一電機驅動輸出軸轉動帶動連接的傳動軸轉動，連接的傳動軸帶動連接的傳動輥轉動，連接的傳動輥通過摩擦傳動帶動第三傳動皮帶轉動，第三傳動皮帶通過摩擦傳動帶動另一傳動輥轉動，將掉落的雜質輸送至外界，同時，中間軸帶動第二錐形輪轉動，第二錐形輪帶動第一錐形齒輪轉動，第一錐形齒輪帶動第二支撐桿轉動，第二支撐桿帶動第二齒輪轉動，第二齒輪帶動第一齒輪轉動，第一齒輪帶動第一支撐桿轉動，第一支撐桿帶動第四皮帶輪轉動，第四皮帶輪通過摩擦傳動帶動第二傳動皮帶轉動，第二傳動皮帶通過摩擦傳動帶動第三皮帶輪轉動，第三皮帶輪帶動第二閥桿轉動，第二閥桿帶動閥體轉動180°閉合，同時，第二閥桿帶動第二皮帶輪轉動，第二皮帶輪通過摩擦傳動帶動第一交叉式傳動皮帶轉動，第一交叉式傳動皮帶通過摩擦傳動帶動第一皮帶輪反向轉動，第一皮帶輪帶動第一閥桿反向轉動，第一閥桿帶動閥體轉動180°打開，銦精煉污水通過另一相應空間進行過濾處理，實現銦精煉污水過濾處理雜質的不停機自清理；S3：當另一空間壓力傳感器感應到的壓力信號達到設定值，可編程控制器控制第二電機啟動驅動中間軸順時針轉動，以此往復實現銦精煉污水的連續性過濾處理；S4：上述過程中，由于第三傳動皮帶為向下傾斜機構設置，因此第三傳動皮帶上的雜質中若含有部分污水，污水在自身重力作用下沿第三傳動皮帶傾斜度向下滑落，經第二過濾網架過濾后，由多個連通孔排進污水腔內，再由內螺紋污水排出口排出，避免污水隨過濾雜質一起排出造成污水處理不充分；S5：上述過程中，由于連通孔靠近污水腔一端彈性設置堵板，因此污水只能從污泥腔流向污水腔而無法逆流，避免污水腔內的污水流至污泥腔造成外流。

與現有技術相比，本發明的有益效果是：本發明通過第一電機的逆時針順時針旋轉帶動兩個第一過濾網架和密封板相應旋轉，帶動第一閥桿和第二閥桿相應旋轉，實現過濾雜質的自清潔以及過濾空間的相應自切換，具有不停機第一過濾網架和雜質自清理的功能，清理工作全程自動化，省時省力。

（發明人：蔡勇;胡明振;農永萍;林成旭）
