公布日：2024.02.13

申請日：2024.01.11

分類號：C02F1/52(2023.01)I;C02F1/00(2023.01)I;C02F103/36(2006.01)N

摘要

本發明提供一種用于處理石油污水的設備及方法，包括處理箱，處理箱上方一側嵌入設置有沉淀池，處理箱內部嵌入設置有集水腔，處理箱內部設置有可將絮凝劑和污水均勻混合并將固態污染物分離的污水處理機構。具有實現污水于絮凝劑等比混合的目的，使得污水與絮凝劑混合更加均勻，污水中的懸浮物凝結效果更好，當掃污板與活性炭槽分離時，掃污板在彈簧彈力的作用下復位，使得連接桿A和活塞復位，連接桿A推動掃污板復位呈傾斜狀態，將粘附在掃污板上的污染物甩出，連接筒內部蓄積的氣體從伸縮管噴出至導流腔內，后從集污腔處噴出，氣體將集污腔內部的污染物噴出，避免污染物粘附在掃污板上。

權利要求書

1.一種用于處理石油污水的設備，其特征在于：該處理石油污水的設備包括處理箱（1），所述處理箱（1）上方一側嵌入設置有沉淀池（101），所述處理箱（1）內部嵌入設置有集水腔（103）；所述處理箱（1）內部設置有可將絮凝劑和污水均勻混合并將固態污染物分離的污水處理機構；所述污水處理機構包括絮凝劑槽（102）、球閥（1021）、支撐板（2）、活性炭槽（201）、蓋板（2014）、固定軸（202）、滾筒（203）、擋板（2031）和掃污板（204）；所述處理箱（1）上方另一側嵌入安裝有絮凝劑槽（102），所述絮凝劑槽（102）出口處轉動連接有球閥（1021），且球閥（1021）一側固定連接有連接軸，且連接軸通過空心轉盤與絮凝劑槽（102）轉動連接并延伸至絮凝劑槽（102）外部一側，所述處理箱（1）內部固定安裝有支撐板（2），且支撐板（2）部分呈弧形設置，所述支撐板（2）上方有活性炭槽（201），且活性炭槽（201）呈與支撐板（2）契合的弧形設置，且活性炭槽（201）上表面設置有若干漏孔A，且活性炭槽（201）底部設置有柱形出口，且活性炭槽（201）出口通過通槽延伸至支撐板（2）下方，所述活性炭槽（201）出口處螺紋連接有蓋板（2014），且蓋板（2014）底部表面設置有若干漏孔B，且活性炭槽（201）一側和背部均設置有活性炭填充口，且活性炭槽（201）一側和背部與活性炭填充口對應處通過固定螺栓安裝有封閉板，所述處理箱（1）內部與活性炭槽（201）對應處固定安裝有固定軸（202），所述固定軸（202）外部通過空心轉盤密封轉動連接有滾筒（203），且滾筒（203）與球閥（1021）一側的連接軸通過鏈條傳動連接，且滾筒（203）一端外部和連接軸外部均嵌套設置有與鏈條嚙合的鏈輪，所述滾筒（203）外部環繞固定安裝有擋板（2031），所述擋板（2031）一側通過轉軸轉動連接有掃污板（204），且掃污板（204）呈與活性炭槽（201）契合的弧形設置；所述固定軸（202）內部通過空腔安裝有微型抽氣泵（2021），且固定軸（202）表面設置有與空腔相通的通孔，所述擋板（2031）內部嵌入設置有導氣腔（2032），且滾筒（203）表面設置有與導氣腔（2032）相通的通口，所述擋板（2031）一側通過轉軸轉動連接有連接筒（2043），且掃污板（204）通過彈簧與連接筒（2043）彈性連接，且連接筒（2043）與導氣腔（2032）通過伸縮管管道連接，所述連接筒（2043）指向掃污板（204）一端通過開口嵌入滑動連接有連接桿A（2044），且連接桿A（2044）外部嵌套設置有密封橡膠圈，所述連接桿A（2044）處于連接筒（2043）內部一端固定安裝有活塞（2045），且連接桿A（2044）另一端通過轉軸與掃污板（204）轉動連接，所述擋板（2031）一側和掃污板（204）之間粘合有橡膠防護套（2033），且擋板（2031）和掃污板（204）之間的所有結構被包裹于橡膠防護套（2033）內部；所述掃污板（204）與活性炭槽（201）接觸一側嵌入設置有集污腔（2041），且集污腔（2041）數量若干，所述掃污板（204）內部嵌入設置有導流腔（2042），且導流腔（2042）與集污腔（2041）管道連接，且導流腔（2042）與連接筒（2043）通過伸縮管管道連接。

2.根據權利要求1所述的一種用于處理石油污水的設備，其特征在于：所述擋板（2031）數量為六個，且擋板（2031）兩側與處理箱（1）內壁接觸區域粘合有密封橡膠墊，且活性炭槽（201）兩側與處理箱（1）內壁接觸區域粘合有密封橡膠墊，且滾筒（203）兩端與處理箱（1）內壁接觸區域粘合有密封橡膠圈。

3.根據權利要求1所述的一種用于處理石油污水的設備，其特征在于：所述支撐板（2）上方兩側分別嵌入設置有弧形滑軌A（205）和弧形滑軌B（206）。4.根據權利要求1所述的一種用于處理石油污水的設備，其特征在于：所述活性炭槽（201）下方兩側分別固定安裝有磁性滑塊（2012）和導電塊（2013），且磁性滑塊（2012）滑動連接于弧形滑軌A（205）內部，且導電塊（2013）滑動連接于弧形滑軌B（206）內部，所述弧形滑軌B（206）內部嵌入安裝有導電片（2061），所述弧形滑軌B（206）內部一側嵌入安裝有微動開關（2062），且導電塊（2013）面向微動開關（2062）一側設置有橡膠凸塊，所述弧形滑軌A（205）內部一側嵌入安裝有電磁鐵塊（2051）。

5.根據權利要求1所述的一種用于處理石油污水的設備，其特征在于：所述處理箱（1）外部一側通過滑軌滑動連接有集污槽（104），且處理箱（1）與集污槽（104）對應一側靠近活性炭槽（201）一側處設置有排污口，且處理箱（1）一側表面設置有檢修口，所述處理箱（1）一側與檢修口對于處通過固定螺栓安裝有密封板（1032）。

6.根據權利要求1所述的一種用于處理石油污水的設備，其特征在于：所述處理箱（1）內部與活性炭槽（201）出口對應處設置有導流槽（1031），所述導流槽（1031）內部固定安裝有連接桿B（207），所述連接桿B（207）中心處嵌入安裝有微型電機（2071），所述微型電機（2071）輸出軸上安裝有葉輪（2072），且導流槽（1031）出口處安裝有單向閥，活性炭槽（201）上表面通過彈簧嵌入彈性連接有彈片（2011）。

7.根據權利要求1所述的一種用于處理石油污水的設備，其特征在于：所述沉淀池（101）出口一側安裝有過濾網（1011），所述沉淀池（101）出口處安裝有插板閥門（1012）。

發明內容

本發明的目的在于提供一種用于處理石油污水的設備及方法，以解決在對凝結的大顆粒絮凝體與水分離時，絮凝體容易粘附在分離結構上，影響分離固態絮凝體的效率，且絮凝劑與污水的配比不夠均勻，影響污水中的懸浮物凝結效果的問題。

本發明處理石油污水的設備的目的與功效，由以下具體技術手段所達成：一種用于處理石油污水的設備，該處理石油污水的設備包括處理箱，所述處理箱上方一側嵌入設置有沉淀池，所述處理箱內部嵌入設置有集水腔；

所述處理箱內部設置有可將絮凝劑和污水均勻混合并將固態污染物分離的污水處理機構；

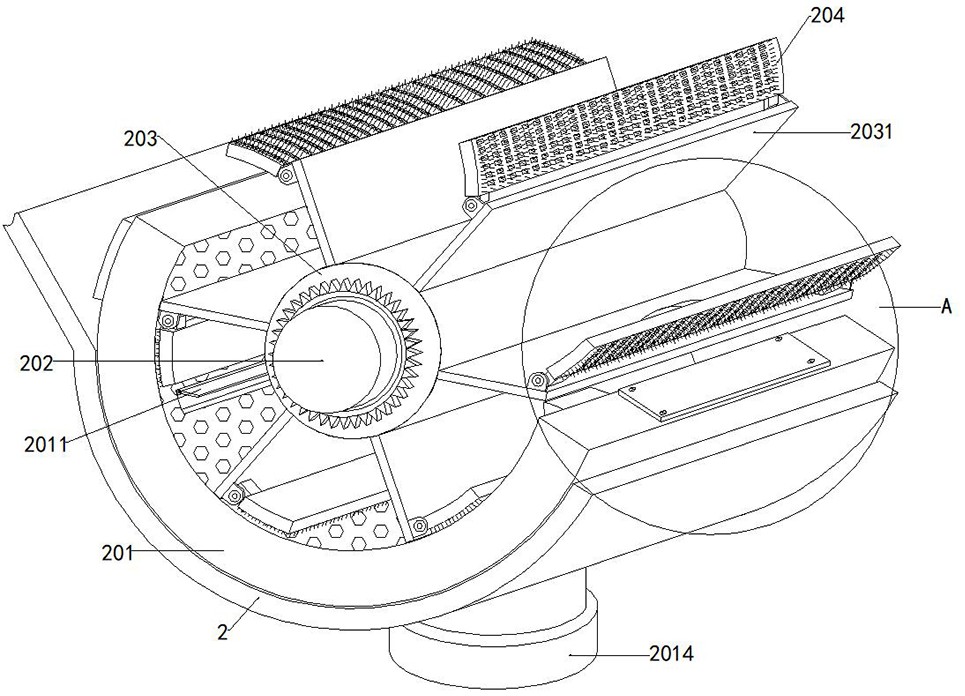

進一步的，所述沉淀池出口一側安裝有過濾網，所述沉淀池出口處安裝有插板閥門，所述污水處理機構包括絮凝劑槽、球閥、支撐板、活性炭槽、蓋板、固定軸、滾筒、擋板和掃污板，所述處理箱上方另一側嵌入安裝有絮凝劑槽，所述絮凝劑槽出口處轉動連接有球閥，且球閥一側固定連接有連接軸，且連接軸通過空心轉盤與絮凝劑槽轉動連接并延伸至絮凝劑槽外部一側，所述處理箱內部固定安裝有支撐板，且支撐板部分呈弧形設置，所述支撐板上方有活性炭槽，且活性炭槽呈與支撐板契合的弧形設置，且活性炭槽上表面設置有若干漏孔A，且活性炭槽底部設置有柱形出口，且活性炭槽出口通過通槽延伸至支撐板下方，所述活性炭槽出口處螺紋連接有蓋板，且蓋板底部表面設置有若干漏孔B，且活性炭槽一側和背部均設置有活性炭填充口，且活性炭槽一側和背部與活性炭填充口對應處通過固定螺栓安裝有封閉板，所述處理箱內部與活性炭槽對應處固定安裝有固定軸，所述固定軸外部通過空心轉盤密封轉動連接有滾筒，且滾筒與球閥一側的連接軸通過鏈條傳動連接，且滾筒一端外部和連接軸外部均嵌套設置有與鏈條嚙合的鏈輪，所述滾筒外部環繞固定安裝有擋板，所述擋板一側通過轉軸轉動連接有掃污板，且掃污板呈與活性炭槽契合的弧形設置，所述擋板數量為六個，且擋板兩側與處理箱內壁接觸區域粘合有密封橡膠墊，且活性炭槽兩側與處理箱內壁接觸區域粘合有密封橡膠墊，且滾筒兩端與處理箱內壁接觸區域粘合有密封橡膠圈。

進一步的，所述固定軸內部通過空腔安裝有微型抽氣泵，且固定軸表面設置有與空腔相通的通孔，所述擋板內部嵌入設置有導氣腔，且滾筒表面設置有與導氣腔相通的通口，所述擋板一側通過轉軸轉動連接有連接筒，且掃污板通過彈簧與連接筒彈性連接，且連接筒與導氣腔通過伸縮管管道連接，所述連接筒指向掃污板一端通過開口嵌入滑動連接有連接桿A，且連接桿A外部嵌套設置有密封橡膠圈，所述連接桿A處于連接筒內部一端固定安裝有活塞，且連接桿A另一端通過轉軸與掃污板轉動連接，所述擋板一側和掃污板之間粘合有橡膠防護套，且擋板和掃污板之間的所有結構被包裹于橡膠防護套內部，所述掃污板與活性炭槽接觸一側嵌入設置有集污腔，且集污腔數量若干，所述掃污板內部嵌入設置有導流腔，且導流腔與集污腔管道連接，且導流腔與連接筒通過伸縮管管道連接。

進一步的，所述支撐板上方兩側分別嵌入設置有弧形滑軌A和弧形滑軌B，所述活性炭槽下方兩側分別固定安裝有磁性滑塊和導電塊，且磁性滑塊滑動連接于弧形滑軌A內部，且導電塊滑動連接于弧形滑軌B內部，所述弧形滑軌B內部嵌入安裝有導電片，所述弧形滑軌B內部一側嵌入安裝有微動開關，且導電塊面向微動開關一側設置有橡膠凸塊，所述弧形滑軌A內部一側嵌入安裝有電磁鐵塊，所述處理箱內部與活性炭槽出口對應處設置有導流槽，所述導流槽內部固定安裝有連接桿B，所述連接桿B中心處嵌入安裝有微型電機，所述微型電機輸出軸上安裝有葉輪，且導流槽出口處安裝有單向閥，所述活性炭槽上表面通過彈簧嵌入彈性連接有彈片。

進一步的，所述處理箱外部一側通過滑軌滑動連接有集污槽，且處理箱與集污槽對應一側靠近活性炭槽一側處設置有排污口，且處理箱一側表面設置有檢修口，所述處理箱一側與檢修口對于處通過固定螺栓安裝有密封板。

一種用于處理石油污水的方法，該方法包括以下步驟：

S1：將污水總匯后，對于大顆粒固態雜質進行篩除；

S2：將污水與導入至滾筒外部的擋板之間，使污水與絮凝劑混合，絮凝劑將污水中的懸浮物聚集成絮凝體；

S3：活性炭槽對污水與絮凝體進行過濾分離；

S4：掃污板將活性炭槽上方的絮凝體掃除清理。

與現有結構相較之下，本發明具有如下有益效果：

1.通過設有污水處理機構，當兩個擋板形成的腔體內盛接足夠的污水后，污水的重量壓動擋板旋轉，使得順次的另外兩個擋板形成的腔體對應于沉淀池出口處，污水繼續流入至另外一個由兩個擋板形成的腔體內，使得每個由兩個擋板形成的腔體內的污水等量，當由兩個擋板形成的腔體正對于絮凝劑槽出口處時，球閥正好呈打開狀態，絮凝劑槽內部的絮凝劑流入至由兩個擋板形成的腔體內，使得流入至每個由兩個擋板形成的腔體內部的絮凝劑等量，進而實現污水與絮凝劑等比混合的目的，使得污水與絮凝劑混合更加均勻，污水中的懸浮物凝結效果更好；

2.通過微型抽氣泵，將連接筒和導氣腔內部的空氣抽除，使得導氣腔內部和連接筒內部呈負壓狀態，抽動活塞移動，使得連接筒內活塞與連接筒開口一側之間蓄積氣體，連接桿A隨著活塞向連接筒內部收縮，拉動掃污板旋轉，使得掃污板順利從活性炭槽上表面掃過，將活性炭槽上方的大顆粒絮凝體掃至活性炭槽一側，當掃污板與活性炭槽分離時，掃污板在彈簧彈力的作用下復位，使得連接桿A和活塞復位，連接桿A推動掃污板復位呈傾斜狀態，將粘附在掃污板上的污染物甩出，連接筒內部蓄積的氣體從伸縮管噴出至導流腔內，后從集污腔處噴出，氣體將集污腔內部的污染物噴出，避免污染物粘附在掃污板上；

3.掃污板與彈片接觸時，掃污板推動彈片移動，進而使得活性炭槽沿著弧形滑軌A和弧形滑軌B旋轉，當磁性滑塊和導電塊分別滑動至弧形滑軌A一側和弧形滑軌B一側時，導電塊一側的橡膠凸塊碰撞在微動開關，微動開關接通電磁鐵塊電源，電磁鐵塊產生與磁性滑塊磁性相同的磁力，推動磁性滑塊復位，進而使得導電塊和活性炭槽復位，如此往復，使得活性炭槽不斷沿著弧形滑軌A和弧形滑軌B往復晃動，提高了污水穿過活性炭槽的效率，當導電塊與導電片接觸時，使得微型電機電路接通，微型電機帶動葉輪旋轉，使得導流槽內部產生負壓，進一步加速了污水穿過活性炭槽的效率。

（發明人：王志偉;張程）
