公布日：2023.10.10
申請日：2023.07.24
分類號：D06B23/20(2006.01)I;D06B23/22(2006.01)I;D06B23/30(2006.01)I;B08B9/08(2006.01)I
摘要
本發明公開了一種面料水洗廢水循環利用裝置，底座上設置有清洗倉殼，清洗倉殼的前端設置有觀察區；清洗倉殼內設置有清洗單元，清洗單元的輸入端與設置在清洗倉殼上的進料單元連通，清洗單元的輸出端與開設在清洗倉殼上的出料管貫通；清洗倉殼內設置有加熱單元和過濾單元，加熱單元的輸入端與過濾單元的輸出端連接，過濾單元的輸入端與清洗單元的輸出端連接。本發明具有過濾雜質、循環使用、降低了操作人員的勞動強度、提高了清洗效率、結構簡單、制造成本低和不易損壞等有益效果。
權利要求書
1.一種面料水洗廢水循環利用裝置，其特征是：包括底座（1），所述底座（1）上設置有清洗倉殼（2），所述清洗倉殼（2）的前端設置有觀察區（3）；所述清洗倉殼（2）內設置有清洗單元（5），所述清洗單元（5）的輸入端與設置在所述清洗倉殼（2）上的進料單元（6）連通，所述清洗單元（5）的輸出端與開設在所述清洗倉殼（2）上的出料管（7）貫通；所述清洗倉殼（2）內設置有加熱單元（8）和過濾單元（9），所述加熱單元（8）的輸入端與所述過濾單元（9）的輸出端連接，所述過濾單元（9）的輸入端與所述清洗單元（5）的輸出端連接。

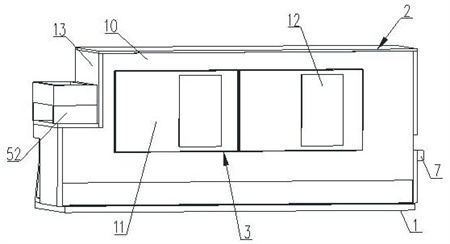

2.如權利要求1所述的面料水洗廢水循環利用裝置，其特征是：所述清洗倉殼（2）包括設置在所述底座（1）上的前面板（10），所述觀察區（3）包括設置在所述前面板（10）上的兩個定位板（11），各所述定位板（11）上均可滑動的設置有倉門（12），所述倉門（12）采用透明材質制成；所述前面板（10）的兩側均設置有側板（13），所述前面板（10）的后方設置有若干個與所述底座（1）連接的定位柱（15），各所述定位柱（15）的上端同時與下安裝板（16）的下端連接，所述下安裝板（16）的兩側設置有定位架（17），所述下安裝板（16）的上端可拆卸的設置有上安裝板（18），所述上安裝板（18）上設置有所述加熱單元（8）。
3.如權利要求2所述的面料水洗廢水循環利用裝置，其特征是：所述清洗單元（5）包括依次設置的第一清洗箱體（19）、第二清洗箱體（20）和第三清洗箱體（21），所述清洗單元（5）的輸入端設置在所述第一清洗箱體（19）上，所述清洗單元（5）的輸出端設置在所述第三清洗箱體（21）上，所述第一清洗箱體（19）、第二清洗箱體（20）和第三清洗箱體（21）的內側均設置有弧形槽（22），各所述弧形槽（22）沿所述第一清洗箱體（19）、第二清洗箱體（20）和第三清洗箱體（21）的高度方向延伸。
4.如權利要求3所述的面料水洗廢水循環利用裝置，其特征是：所述清洗單元（5）還包括輸送機構（23），所述輸送機構（23）包括兩個開口向上的輸送箱體（26），各所述輸送箱體（26）的內側相互連接，各所述輸送箱體（26）的外側均與所述側板（13）的內側連接；所述輸送箱體（26）的內設置有進料口（27）和出料口（28），所述進料口（27）和所述出料口（28）之間設置有夾持機構（29）。
5.如權利要求4所述的面料水洗廢水循環利用裝置，其特征是：所述夾持機構（29）包括兩個第一夾持桿（30），各所述第一夾持桿（30）的兩端與所述輸送箱體（26）的內壁轉動連接，各所述第一夾持桿（30）的斜下方均可轉動的設置有與各所述第一夾持桿（30）配合使用的第二夾持桿（31），各所述第一夾持桿（30）的一端與驅動電機的輸出端連接，所述驅動電機設置在所述電機安裝箱（32）內。
6.如權利要求5所述的面料水洗廢水循環利用裝置，其特征是：各所述第一夾持桿（30）和各所述第二夾持桿（31）的外壁均設置有若干個防滑凸棱（36），各所述第一夾持桿（30）之間設置有若干個轉桿（33）。
7.如權利要求6所述的面料水洗廢水循環利用裝置，其特征是：所述進料口（27）和所述出料口（28）處均設置有導向筒（37），各所述導向筒（37）從上至下的開口逐漸變小，所述輸送箱體（26）的底部具有兩個相互對稱設置的導流板（38），各所述導流板（38）采用內高外低傾斜設置。
8.如權利要求7所述的面料水洗廢水循環利用裝置，其特征是：所述進料單元（6）包括開口向上的進料箱（39），所述清洗倉殼（2）的一側設置有安裝平臺（50），所述進料箱（39）的下端通過兩個立板（51）與所述安裝平臺（50）連接，各所述立板（51）之間具有設置在所述安裝平臺（50）上的進料筒（53），所述進料筒（53）的下端延伸至所述清洗倉殼（2）內并位于所述第一清洗箱體（19）的上方，所述進料筒（53）的上端與所述進料箱（39）貫通；所述出料管（7）貫穿設置在所述清洗倉殼（2）上并與所述第三清洗箱體（21）連通。
9.如權利要求8所述的面料水洗廢水循環利用裝置，其特征是：所述加熱單元（8）的個數為三個，各所述加熱單元（8）均設置在所述上安裝板（18）上，各所述加熱單元（8）的輸出端分別與所述第一清洗箱體（19）、第二清洗箱體（20）和第三清洗箱體（21）連通，各所述加熱單元（8）的輸入端分別通過各第一導水管（55）同時與第二導水管（56）連通，所述第二導水管（56）上設置有水泵，所述第二導水管（56）的輸入端與所述過濾單元（9）連接，所述第一清洗箱體（19）、第二清洗箱體（20）和第三清洗箱體（21）均設置在所述過濾單元（9）上，所述第一清洗箱體（19）、第二清洗箱體（20）和第三清洗箱體（21）分別通過第五導水管（57）與所述過濾單元（9）連通，所述第一導水管（55）、第二導水管（56）、第五導水管（57）上均設置有閥門，所述第一清洗箱體（19）、第二清洗箱體（20）和第三清洗箱體（21）上均設置有測溫單元。
10.如權利要求9所述的面料水洗廢水循環利用裝置的使用方法，其特征是：待水洗面料的一端從進料箱（39）進入到進料筒（53），通過進料筒（53）進入到第一清洗箱體（21）內，隨后通過導向筒（37）進入到輸送箱體（26）中，通過輸送機構（23）進行輸送并通過轉桿（33）進行支撐，從面料上掉下的液體分別通過進料口（27）和所述出料口（28）掉落至第一清洗箱體（21）和第二清洗箱體內，清洗完成的面料通過出料管（7）輸出進入到下一工序，通過將第一清洗箱體（19）、第二清洗箱體（20）和第三清洗箱體（21）排入至過濾單元（9）中，通過過濾單元（9）對雜質進行過濾，隨后可根據實際需要水洗模式的不同，選擇將過濾的水抽至加熱單元（8）中，通過加熱單元（8）對齊加熱后在分別排入到第一清洗箱體（19）、第二清洗箱體（20）和第三清洗箱體（21）中，或直接將過濾后的水導入至第一清洗箱體（19）、第二清洗箱體（20）和第三清洗箱體（21）中進行清洗工序。
發明內容
有鑒于現有技術的上述缺陷，本發明所要解決的技術問題是提供一種面料水洗廢水循環利用裝置及其使用方法。
為實現上述目的，本發明提供了一種面料水洗廢水循環利用裝置，包括底座，所述底座上設置有清洗倉殼，所述清洗倉殼的前端設置有觀察區；所述清洗倉殼內設置有清洗單元，所述清洗單元的輸入端與設置在所述清洗倉殼上的進料單元連通，所述清洗單元的輸出端與開設在所述清洗倉殼上的出料管貫通；所述清洗倉殼內設置有加熱單元和過濾單元，所述加熱單元的輸入端與所述過濾單元的輸出端連接，所述過濾單元的輸入端與所述清洗單元的輸出端連接。
作為優選，所述清洗倉殼包括設置在所述底座上的前面板，所述觀察區包括設置在所述前面板上的兩個定位板，各所述定位板上均可滑動的設置有倉門，所述倉門采用透明材質制成；所述前面板的兩側均設置有側板，所述前面板的后方設置有若干個與所述底座連接的定位柱，各所述定位柱的上端同時與下安裝板的下端連接，所述下安裝板的兩側設置有定位架，所述下安裝板的上端可拆卸的設置有上安裝板，所述上安裝板上設置有所述加熱單元。
作為優選，所述清洗單元包括依次設置的第一清洗箱體、第二清洗箱體和第三清洗箱體，所述清洗單元的輸入端設置在所述第一清洗箱體上，所述清洗單元的輸出端設置在所述第三清洗箱體上，所述第一清洗箱體、第二清洗箱體和第三清洗箱體的內側均設置有弧形槽，各所述弧形槽沿所述第一清洗箱體、第二清洗箱體和第三清洗箱體的高度方向延伸。
作為優選，所述清洗單元還包括輸送機構，所述輸送機構包括兩個開口向上的輸送箱體，各所述輸送箱體的內側相互連接，各所述輸送箱體的外側均與所述側板的內側連接；所述輸送箱體的內設置有進料口和出料口，所述進料口和所述出料口之間設置有夾持機構。
作為優選，所述夾持機構包括兩個第一夾持桿，各所述第一夾持桿的兩端與所述輸送箱體的內壁轉動連接，各所述第一夾持桿的斜下方均可轉動的設置有與各所述第一夾持桿配合使用的第二夾持桿，各所述第一夾持桿的一端與驅動電機的輸出端連接，所述驅動電機設置在所述電機安裝箱內。
作為優選，各所述第一夾持桿和各所述第二夾持桿的外壁均設置有若干個防滑凸棱，各所述第一夾持桿之間設置有若干個轉桿。
作為優選，所述進料口和所述出料口處均設置有導向筒，各所述導向筒從上至下的開口逐漸變小，所述輸送箱體的底部具有兩個相互對稱設置的導流板，各所述導流板采用內高外低傾斜設置。
作為優選，所述進料單元包括開口向上的進料箱，所述清洗倉殼的一側設置有安裝平臺，所述進料箱的下端通過兩個立板與所述安裝平臺連接，各所述立板之間具有設置在所述安裝平臺上的進料筒，所述進料筒的下端延伸至所述清洗倉殼內并位于所述第一清洗箱體的上方，所述進料筒的上端與所述進料箱貫通；所述出料管貫穿設置在所述清洗倉殼上并與所述第三清洗箱體連通。
作為優選，所述加熱單元的個數為三個，各所述加熱單元均設置在所述上安裝板上，各所述加熱單元的輸出端分別與所述第一清洗箱體、第二清洗箱體和第三清洗箱體連通，各所述加熱單元的輸入端分別通過各第一導水管同時與第二導水管連通，所述第二導水管上設置有水泵，所述第二導水管的輸入端與所述過濾單元連接，所述第一清洗箱體、第二清洗箱體和第三清洗箱體均設置在所述過濾單元上，所述第一清洗箱體、第二清洗箱體和第三清洗箱體分別通過第五導水管與所述過濾單元連通，所述第一導水管、第二導水管、第五導水管上均設置有閥門，所述第一清洗箱體、第二清洗箱體和第三清洗箱體上均設置有測溫單元。
料水洗廢水循環利用裝置的使用方法，待水洗面料的一端從進料箱進入到進料筒，通過進料筒進入到第一清洗箱體內，隨后通過導向筒進入到輸送箱體中，通過輸送機構進行輸送并通過轉桿進行支撐，從面料上掉下的液體分別通過進料口和所述出料口掉落至第一清洗箱體和第二清洗箱體內，清洗完成的面料通過出料管輸出進入到下一工序，通過將第一清洗箱體、第二清洗箱體和第三清洗箱體排入至過濾單元中，通過過濾單元對雜質進行過濾，隨后可根據實際需要水洗模式的不同，選擇將過濾的水抽至加熱單元中，通過加熱單元對齊加熱后在分別排入到第一清洗箱體、第二清洗箱體和第三清洗箱體中，或直接將過濾后的水導入至第一清洗箱體、第二清洗箱體和第三清洗箱體中進行清洗工序。
本發明的有益效果是：本發明通過過濾單元對雜質進行過濾，隨后可根據實際需要水洗模式的不同，選擇將過濾的水抽至加熱單元中，通過加熱單元對齊加熱后在分別排入到第一清洗箱體、第二清洗箱體和第三清洗箱體中，或直接將過濾后的水導入至第一清洗箱體、第二清洗箱體和第三清洗箱體中進行清洗工序，一方面，有效的對雜質進行過濾，使其清洗水能夠進行循環使用；另一方面，可根據使其使用情況快速的對過濾后的水進行加熱；再一方面，有效的降低了操作人員的勞動強度，提高了清洗效率和質量，同時還具有結構簡單、制造成本低和不易損壞等有益效果。
（發明人：張新明;趙根全;徐麗麗）
