公布日：2023.09.12
申請日：2023.07.05
分類號：C02F11/14(2019.01)I;C02F11/122(2019.01)I;C02F11/00(2006.01)I;C02F1/00(2023.01)I;C02F1/44(2023.01)I
摘要
本發明公開了一種移動式撬裝設備及污泥快速破膠脫水工藝，所述設備包括：集裝箱；移動系統，設置在所述集裝箱底部；污泥預處理系統，設置在所述集裝箱內部；所述污泥預處理系統用于對包括破膠劑以及無害化藥劑在內的藥劑進行投放，并將藥劑與待處理污泥混合攪拌，對污泥進行破膠、無害化處理，以將污泥中的結合水和吸附水轉變?yōu)樽杂伤种撇⒔档椭亟饘俚臐B出；脫水系統，設置在所述集裝箱內部；所述脫水系統與所述污泥預處理系統的出泥端銜接，用于將經所述污泥預處理系統處理后的污泥進行脫水。本發明可實現對市政污泥的三步法無害化處理，在增強污泥脫水效率的同時，還提高了污泥殺菌除臭效率，降低了污泥中重金屬滲出。
權利要求書
1.移動式撬裝設備，其特征在于，包括：集裝箱；移動系統，設置在所述集裝箱底部；污泥預處理系統，設置在所述集裝箱內部；所述污泥預處理系統用于對包括破膠劑以及無害化藥劑在內的藥劑進行投放，并將藥劑與待處理污泥混合攪拌，對污泥進行破膠、無害化處理，以將污泥中的結合水和吸附水轉變?yōu)樽杂伤种撇⒔档椭亟饘俚臐B出；脫水系統，設置在所述集裝箱內部；所述脫水系統與所述污泥預處理系統的出泥端銜接，用于將經所述污泥預處理系統處理后的污泥進行脫水，并持續對污泥進行破膠。
2.根據權利要求1所述的移動式撬裝設備，其特征在于，還包括：污泥檢測實驗臺(22)，設置在所述集裝箱內部；所述污泥檢測實驗臺(22)用于對處理前污泥進行檢測及處理后污泥進行檢測。
3.根據權利要求2所述的移動式撬裝設備，其特征在于，所述污泥檢測實驗臺(22)主要對污泥的含水率和/或重金屬和/或有機質和/或病原菌進行檢測。
4.根據權利要求1所述的移動式撬裝設備，其特征在于，所述污泥預處理系統包括：藥劑輸送系統，用于對藥劑進行輸送；攪拌系統，與所述藥劑輸送系統的出藥端相連接；所述攪拌系統用于將污泥、藥劑、水混合攪拌，對污泥進行破膠除菌調理以及無害化處理；泥漿儲存罐(7)，通過泥漿輸送系統與所述攪拌系統的出泥端相連接；所述泥漿儲存罐(7)用于對經過破膠除菌調理的污泥漿進行悶料處理。

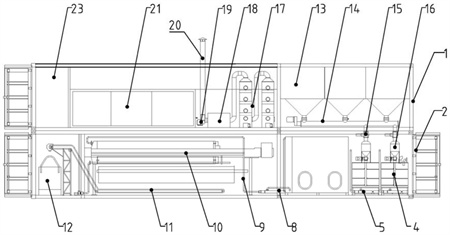

5.根據權利要求4所述的移動式撬裝設備，其特征在于，所述藥劑輸送系統包括：至少一個藥劑倉(13)，用于對藥劑進行盛放；螺旋輸送機(14)，橫向設置并與所述藥劑倉(13)的出料口相連通；至少一個落料機(15)，與所述螺旋輸送機(14)出料口相連接；至少一個計量斗(16)，設置在所述落料機(15)正下方并位于所述攪拌系統正上方。
6.根據權利要求5所述的移動式撬裝設備，其特征在于，所述攪拌系統包括：至少一個攪拌筒(3)，分別與所述計量斗(16)的出料端相連接；所述攪拌筒(3)用于將污泥、藥劑、水進行混合；至少一個調漿筒(4)，分別與所述攪拌筒(3)的出料端相連接；所述調漿筒(4)用于將藥劑和污泥進行充分?jǐn)嚢琛?/span>
7.根據權利要求4所述的移動式撬裝設備，其特征在于，所述脫水系統包括：壓濾機(10)，與所述泥漿儲存罐(7)的出泥端相連接；所述壓濾機(10)用于將悶料后的污泥進行壓濾脫水；皮帶機(11)，位于所述壓濾機(10)的出泥端；所述皮帶機(11)用于對經壓濾后的泥餅進行輸送；噸袋(12)，位于所述皮帶機(11)的出泥端。
8.根據權利要求1至7任意一項所述的移動式撬裝設備，其特征在于，還包括：廢水處理系統(21)，用于將所述脫水系統對污泥處理過程中產生的廢水進行收集處理；所述廢水處理系統(21)采用“多介質過濾器+超濾系統+一級反滲透”系統，經所述廢水處理系統(21)處理后的水及污泥進行回用；和/或廢氣處理系統，用于將所述污泥預處理系統以及所述脫水系統運行過程中產生的廢氣進行吸收處理。
9.根據權利要求8所述的移動式撬裝設備，其特征在于，還包括：中控室(23)，設置在所述集裝箱內部；所述中控室(23)用于控制設備整體運行。
10.污泥快速破膠脫水工藝，其特征在于，所述工藝基于權利要求1至9任意一項所述的移動式撬裝設備進行，包括以下步驟：S1.對污泥進行預處理：將配置的藥劑與待處理污泥混合攪拌，對污泥進行破膠以及無害化處理，將污泥中的結合水和吸附水轉變?yōu)樽杂伤种撇⒔档椭亟饘俚臐B出；S2.對經步驟S1預處理后的污泥進行脫水，并持續對污泥進行破膠；所述步驟S1和所述步驟S2是在集裝箱中進行。
11.根據權利要求10所述的污泥快速破膠脫水工藝，其特征在于，所述步驟S1具體包括以下步驟：S11.對處理前污泥進行檢測，根據污泥的性質和種類，進行藥劑的制備；S12.將污泥、藥劑、水依次輸送至攪拌系統進行混合攪拌；S13.將混合攪拌后的污泥漿輸入泥漿儲存罐(7)進行悶料處理。
12.根據權利要求10所述的污泥快速破膠脫水工藝，其特征在于，所述步驟S2包括以下步驟：S21.通過壓濾機(10)對污泥進行至少一次壓濾脫水；S22.對壓濾后的泥餅進行裝袋；S23.對步驟S22中的泥餅進行檢測，根據檢測結果控制污泥預處理系統、脫水系統運行狀態。
發明內容
因此，本發明要解決的技術問題在于克服現有的污泥的處理方法無法高效地實現對污泥無害化處理的缺陷，從而提供一種移動式撬裝設備及污泥快速破膠脫水工藝。
為實現上述目的，本發明采取的技術方案為：
移動式撬裝設備，包括：
集裝箱；
移動系統，設置在所述集裝箱底部；
污泥預處理系統，設置在所述集裝箱內部；所述污泥預處理系統用于對包括破膠劑以及無害化藥劑在內的藥劑進行投放，并將藥劑與待處理污泥混合攪拌，對污泥進行破膠、無害化處理，以將污泥中的結合水和吸附水轉變?yōu)樽杂伤种撇⒔档椭亟饘俚臐B出；
脫水系統，設置在所述集裝箱內部；所述脫水系統與所述污泥預處理系統的出泥端銜接，用于將經所述污泥預處理系統處理后的污泥進行脫水，并持續對污泥進行破膠。
進一步優化技術方案，還包括：
污泥檢測實驗臺，設置在所述集裝箱內部；所述污泥檢測實驗臺用于對處理前污泥進行檢測及處理后污泥進行檢測。
進一步優化技術方案，所述污泥檢測實驗臺主要對污泥的含水率和/或重金屬和/或有機質和/或病原菌進行檢測。
進一步優化技術方案，所述污泥預處理系統包括：
藥劑輸送系統，用于對藥劑進行輸送；
攪拌系統，與所述藥劑輸送系統的出藥端相連接；所述攪拌系統用于將污泥、藥劑、水混合攪拌，對污泥進行破膠除菌調理以及無害化處理；
泥漿儲存罐，通過泥漿輸送系統與所述攪拌系統的出泥端相連接；所述泥漿儲存罐用于對經過破膠除菌調理的污泥漿進行悶料處理。
進一步優化技術方案，所述藥劑輸送系統包括：
至少一個藥劑倉，用于對藥劑進行盛放；
螺旋輸送機，橫向設置并與所述藥劑倉的出料口相連通；
至少一個落料機，與所述螺旋輸送機出料口相連接；
至少一個計量斗，設置在所述落料機正下方并位于所述攪拌系統正上方。
進一步優化技術方案，所述攪拌系統包括：
至少一個攪拌筒，分別與所述計量斗的出料端相連接；所述攪拌筒用于將污泥、藥劑、水進行混合；
至少一個調漿筒，分別與所述攪拌筒的出料端相連接；所述調漿筒用于將藥劑和污泥進行充分?jǐn)嚢琛?/span>
進一步優化技術方案，所述脫水系統包括：
壓濾機，與所述泥漿儲存罐的出泥端相連接；所述壓濾機用于將悶料后的污泥進行壓濾脫水；
皮帶機，位于所述壓濾機的出泥端；所述皮帶機用于對經壓濾后的泥餅進行輸送；
噸袋，位于所述皮帶機的出泥端。
進一步優化技術方案，還包括：
廢水處理系統，用于將所述脫水系統對污泥處理過程中產生的廢水進行收集處理；所述廢水處理系統采用“多介質過濾器+超濾系統+一級反滲透”系統，經所述廢水處理系統處理后的水及污泥進行回用；
和/或
廢氣處理系統，用于將所述污泥預處理系統以及所述脫水系統運行過程中產生的廢氣進行吸收處理。
進一步優化技術方案，還包括：
中控室，設置在所述集裝箱內部；所述中控室用于控制設備整體運行。
污泥快速破膠脫水工藝，所述工藝基于所述的移動式撬裝設備進行，包括以下步驟：
S1.對污泥進行預處理：
將配置的藥劑與待處理污泥混合攪拌，對污泥進行破膠以及無害化處理，將污泥中的結合水和吸附水轉變?yōu)樽杂伤种撇⒔档椭亟饘俚臐B出；
S2.對經步驟S1預處理后的污泥進行脫水，并持續對污泥進行破膠；
所述步驟S1和所述步驟S2是在集裝箱中進行。
進一步優化技術方案，所述步驟S1具體包括以下步驟：
S11.對處理前污泥進行檢測，根據污泥的性質和種類，進行藥劑的制備；
S12.將污泥、藥劑、水依次輸送至攪拌系統進行混合攪拌；
S13.將混合攪拌后的污泥漿輸入泥漿儲存罐進行悶料處理。
進一步優化技術方案，所述步驟S2包括以下步驟：
S21.通過壓濾機對污泥進行至少一次壓濾脫水；
S22.對壓濾后的泥餅進行裝袋；
S23.對步驟S22中的泥餅進行檢測，根據檢測結果控制污泥預處理系統、脫水系統運行狀態。
本發明技術方案，具有如下優點：
1.本發明提供的移動式撬裝設備，可實現對市政污泥的三步法無害化處理，對市政污泥的處理過程為：第一步破膠、第二步無害化、第三步快速脫水。本發明在增強污泥脫水效率的同時，還提高了污泥殺菌除臭效率，降低了污泥中重金屬滲出。
本發明采用對污泥進行破膠預處理的方式，通過化學方法改變了污泥的水體結構，即將表面吸附水和毛細結合水改變了存在形式，使它們以自由水的形式存在，自由水可以通過外力輕松排出；再經過脫水系統對污泥的脫水，脫水率大幅度提高。相對于傳統機械脫水，經本發明處理后的污泥，含水率更低，對環境污染的程度更小。
并且本發明在污泥預處理系統對污水進行預處理過程中和/或脫水系統對污泥進行脫水過程中，通過無害化藥劑對污泥進行殺菌除臭，抑制并降低污泥中重金屬的滲出。
2.本發明提供的移動式撬裝設備，移動系統設置在所述集裝箱底部，使得設備整體可以移動，操作自由度高、操作靈活度較高，可根據使用要求隨時進行靈活調整，是一種更加簡單、更加高效的污泥無害化處理的設備。
3.本發明提供的移動式撬裝設備，在攪拌系統的下游設置有泥漿儲存罐，通過泥漿儲存罐對混合好的污泥、藥劑、水進行悶料，通過悶料使得藥劑和污泥破膠反應，同時也消除了污泥中病原菌和有害蟲卵。
4.本發明提供的移動式撬裝設備，集裝箱內部設置有污泥檢測實驗臺，根據污泥的性質和種類的不同，藥劑的配比也有變化。通常在正式處理之前，會對污泥樣品進行檢測實驗，然后根據污泥特性配置針對性的藥劑用量。
并且可通過污泥檢測實驗臺對處理后的泥餅進行檢測，根據檢測結果控制污泥預處理系統、脫水系統運行狀態。
5.本發明提供的污泥快速破膠脫水工藝，從無害化到資源化過程簡單、高效。采用第一步破膠、第二步無害化、第三步快速脫水的市政污泥三步法無害化技術對污泥進行處理，污泥含水率大大降低，并且無毒性滲出。處理后污泥消除其危險屬性，不會污染地下水，不會損傷植被根系，也不會導致水土富營養化。
（發明人：張國梅;程艷;康春）
