公布日：2024.04.12

申請日：2024.02.21

分類號：C02F9/00(2023.01)I;B01D29/64(2006.01)I;C02F1/00(2023.01)N;C02F1/28(2023.01)N;C02F7/00(2006.01)N

摘要

本發明公開了一種采用多級過濾的高效污水處理設備，包括一級過濾機構、二級過濾機構和三級過濾機構，所述二級過濾機構設置在一級過濾機構一側，所述三級過濾機構設置在二級過濾機構一側。本發明第一電機帶動活動軸轉動，如此帶動第一傳動輪轉動，并且通過傳動帶帶動第二傳動輪轉動，使得兩側的活動輥同步轉動，如此使得過濾網轉動，將污水通入第一池體內部，然后污水被過濾網過濾，過濾后進入二級過濾機構內部，同時雜物留在過濾網一側，并且通過過濾網轉動被帶動至第一池體側邊位置，然后附著在過濾網一側的雜物被刮板刮下，然后留在第一池體側邊位置，如此防止長時間過濾時，雜物堵塞過濾網網孔導致污水通過不暢。

權利要求書

1.一種采用多級過濾的高效污水處理設備，包括一級過濾機構(1)、二級過濾機構(2)和三級過濾機構(3)，其特征在于：所述二級過濾機構(2)設置在一級過濾機構(1)一側，所述三級過濾機構(3)設置在二級過濾機構(2)一側，所述一級過濾機構(1)包括第一池體(4)、第一固定架(7)、第一電機(8)、第一傳動輪(9)、傳動帶(10)、第二傳動輪(13)、活動軸(15)、活動輥(14)、刮板(12)和過濾網(11)，所述第一固定架(7)固定在第一池體(4)頂端位置，所述活動軸(15)活動鑲嵌在第一固定架(7)上，所述第一電機(8)固定在第一固定架(7)頂端，所述第一電機(8)輸出端固定在一側所述活動軸(15)頂端位置，所述第一傳動輪(9)環繞固定在活動軸(15)外側，所述第二傳動輪(13)環繞固定在另一側所述活動軸(15)外側，所述傳動帶(10)環繞設置在第一傳動輪(9)與第二傳動輪(13)之間位置，所述活動輥(14)固定在活動軸(15)底端位置，所述過濾網(11)環繞設置在活動輥(14)之間位置，所述刮板(12)固定在第一池體(4)內側壁上。

2.根據權利要求1所述的一種采用多級過濾的高效污水處理設備，其特征在于：所述二級過濾機構(2)包括第二池體(5)、第二固定架(16)、第二電機(17)、第一螺桿(20)、第一移動塊(19)、第三電機(21)、第二移動塊(22)、第三固定架(23)、第二螺桿(24)、定位桿(25)、淤泥清除組件和曝氣組件，所述第二固定架(16)固定在第二池體(5)一側，所述第二電機(17)固定在第二固定架(16)一側，所述第一螺桿(20)固定在第二電機(17)輸出端位置，所述第一移動塊(19)通過螺紋套接在第一螺桿(20)輸出端位置，所述第一移動塊(19)滑動設置在第二池體(5)頂端，所述第三固定架(23)固定在第一移動塊(19)頂端位置，所述第三固定架(23)設置有兩個，對稱固定在第一移動塊(19)頂端兩側，所述第三電機(21)固定在第三固定架(23)一側，所述第二螺桿(24)固定在第三電機(21)輸出端位置，所述定位桿(25)固定在第三固定架(23)之間位置，所述第二移動塊(22)通過螺紋套接在第二螺桿(24)外側，所述第二移動塊(22)活動套接設置在定位桿(25)外側，所述淤泥清除組件、曝氣組件均設置在第二移動塊(22)上。

3.根據權利要求2所述的一種采用多級過濾的高效污水處理設備，其特征在于：所述淤泥清除組件包括污泥泵(26)、吸入管(28)和固定盤(29)，所述污泥泵(26)固定在第二移動塊(22)頂端位置，所述污泥泵(26)頂端輸出端固定設置有排污管，所述吸入管(28)固定在污泥泵(26)底端輸入端位置，所述固定盤(29)環繞固定在吸入管(28)底端位置。

4.根據權利要求3所述的一種采用多級過濾的高效污水處理設備，其特征在于：所述曝氣組件包括第一氣泵(27)、曝氣管(30)、活動塊(31)、固定環(33)和噴氣管(32)，所述第一氣泵(27)固定在第二移動塊(22)頂端位置，所述曝氣管(30)固定在第一氣泵(27)底端輸出端位置，所述第一泵體(27)頂端固定設置有入氣管，所述固定環(33)固定在曝氣管(30)外側，所述活動塊(31)活動套接在固定環(33)外側，所述噴氣管(32)鑲嵌固定在活動塊(31)外側，所述噴氣管(32)設置有若干個，環繞設置在活動塊(31)外側。

5.根據權利要求4所述的一種采用多級過濾的高效污水處理設備，其特征在于：所述三級過濾機構(3)包括第三池體(6)、第一水泵(34)、活性炭吸附板(35)、第二水泵(36)和增壓組件，所述第一水泵(34)固定在第三池體(6)內側壁上，所述第二水泵(36)固定在第三池體(6)一側，所述第二水泵(36)輸入端位置通過管道延伸至第三池體(6)內部，所述活性炭吸附板(35)活動穿入第三池體(6)內部，并且一側固定在第三池體(6)上。

6.根據權利要求5所述的一種采用多級過濾的高效污水處理設備，其特征在于：所述增壓組件包括第二氣泵(37)、吸氣管(38)、頂板(41)、浮塊(40)、配重環(18)和限位環(39)，所述第二氣泵(37)固定在第三池體(6)一側，所述吸氣管(38)固定在第二氣泵(37)輸入端位置，所述限位環(39)環繞固定在吸氣管(38)外側，所述浮塊(40)活動套接在吸氣管(38)外側，所述浮塊(40)位于限位環(39)上方，通過限位環(39)限制浮塊(40)位置，所述配重塊(18)環繞固定在浮塊(40)外側，所述頂板(41)通過固定柱固定在吸氣管(38)頂端。

7.根據權利要求6所述的一種采用多級過濾的高效污水處理設備，其特征在于：所述第一固定架(7)設置有兩個，對稱固定在第一池體(4)頂端兩側位置，所述刮板(12)一側緊貼在過濾網(11)外側。

8.根據權利要求7所述的一種采用多級過濾的高效污水處理設備，其特征在于：所述第二固定架(16)設置有兩個，固定在第二池體(5)同側，并且固定在第二池體(5)邊緣位置。

9.根據權利要求7所述的一種采用多級過濾的高效污水處理設備，其特征在于：所述第一水泵(34)輸入端位置固定有延伸管，延伸管延伸至第二池體(5)內部。

發明內容

本發明的目的在于提供一種采用多級過濾的高效污水處理設備，以解決上述背景技術中提出的問題。

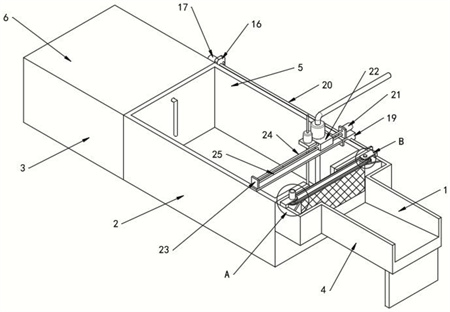

為實現上述目的，本發明提供如下技術方案：一種采用多級過濾的高效污水處理設備，包括一級過濾機構、二級過濾機構和三級過濾機構，所述二級過濾機構設置在一級過濾機構一側，所述三級過濾機構設置在二級過濾機構一側，所述一級過濾機構包括第一池體、第一固定架、第一電機、第一傳動輪、傳動帶、第二傳動輪、活動軸、活動輥、刮板和過濾網，所述第一固定架固定在第一池體頂端位置，所述活動軸活動鑲嵌在第一固定架上，所述第一電機固定在第一固定架頂端，所述第一電機輸出端固定在一側所述活動軸頂端位置，所述第一傳動輪環繞固定在活動軸外側，所述第二傳動輪環繞固定在另一側所述活動軸外側，所述傳動帶環繞設置在第一傳動輪與第二傳動輪之間位置，所述活動輥固定在活動軸底端位置，所述過濾網環繞設置在活動輥之間位置，所述刮板固定在第一池體內側壁上，在使用時啟動第一電機，第一電機帶動活動軸轉動，如此帶動第一傳動輪轉動，并且通過傳動帶帶動第二傳動輪轉動，使得兩側的活動輥同步轉動，如此使得過濾網轉動，將污水通入第一池體內部，然后污水被過濾網過濾，過濾后進入二級過濾機構內部，同時雜物留在過濾網一側，并且通過過濾網轉動被帶動至第一池體側邊位置，然后附著在過濾網一側的雜物被刮板刮下，然后留在第一池體側邊位置，如此防止長時間過濾時，雜物堵塞過濾網網孔導致污水通過不暢，并且同時將雜物轉移至第一池體側邊位置，方便雜物的集中堆積，從而方便后續的清潔處理工作。

優選的，所述二級過濾機構包括第二池體、第二固定架、第二電機、第一螺桿、第一移動塊、第三電機、第二移動塊、第三固定架、第二螺桿、定位桿、淤泥清除組件和曝氣組件，所述第二固定架固定在第二池體一側，所述第二電機固定在第二固定架一側，所述第一螺桿固定在第二電機輸出端位置，所述第一移動塊通過螺紋套接在第一螺桿輸出端位置，所述第一移動塊滑動設置在第二池體頂端，所述第三固定架固定在第一移動塊頂端位置，所述第三固定架設置有兩個，對稱固定在第一移動塊頂端兩側，所述第三電機固定在第三固定架一側，所述第二螺桿固定在第三電機輸出端位置，所述定位桿固定在第三固定架之間位置，所述第二移動塊通過螺紋套接在第二螺桿外側，所述第二移動塊活動套接設置在定位桿外側，所述淤泥清除組件、曝氣組件均設置在第二移動塊上，在使用時啟動第二電機，第二電機帶動第一螺桿轉動，如此帶動第一移動塊沿著第一螺桿移動，并且啟動第三電機時，第三電機帶動第二螺桿轉動，如此帶動第二移動塊沿著第二螺桿移動，如此通過調節第一移動塊和第二移動塊位置調節淤泥清除組件和曝氣組件位置。

優選的，所述淤泥清除組件包括污泥泵、吸入管和固定盤，所述污泥泵固定在第二移動塊頂端位置，所述污泥泵頂端輸出端固定設置有排污管，所述吸入管固定在污泥泵底端輸入端位置，所述固定盤環繞固定在吸入管底端位置，在淤泥清除時啟動污泥泵，污泥泵通過吸入管將第二池體內部的污泥吸出，然后排出，并且通過第二移動塊位置移動調節吸淤位置，方便將第二池體內部的淤泥全部吸出。

優選的，所述曝氣組件包括第一氣泵、曝氣管、活動塊、固定環和噴氣管，所述第一氣泵固定在第二移動塊頂端位置，所述曝氣管固定在第一氣泵底端輸出端位置，所述第一泵體頂端固定設置有入氣管，所述固定環固定在曝氣管外側，所述活動塊活動套接在固定環外側，所述噴氣管鑲嵌固定在活動塊外側，所述噴氣管設置有若干個，環繞設置在活動塊外側，在使用時第一氣泵將氣體通過曝氣管注入，通過噴氣管噴出，進行曝氣工作，同時氣體通過噴氣管噴出時，此時噴氣管帶動活動塊轉動，具有一定的攪拌功能，如此提高氣體與污水的接觸面積，提高反應效率。

優選的，所述三級過濾機構包括第三池體、第一水泵、活性炭吸附板、第二水泵和增壓組件，所述第一水泵固定在第三池體內側壁上，所述第二水泵固定在第三池體一側，所述第二水泵輸入端位置通過管道延伸至第三池體內部，所述活性炭吸附板活動穿入第三池體內部，并且一側固定在第三池體上，在使用時通過第一水泵將第二池體內部處理完成后的污水注入第三池體內部，然后并且活性炭吸附板過濾，最后通過第二水泵泵出，如此完成污水處理工作，同時第二水泵將第三池體內部水源泵出時，此時使得活性炭吸附板下端形成一定負壓，提高活性炭吸附板的過濾效率。

優選的，所述增壓組件包括第二氣泵、吸氣管、頂板、浮塊、配重環和限位環，所述第二氣泵固定在第三池體一側，所述吸氣管固定在第二氣泵輸入端位置，所述限位環環繞固定在吸氣管外側，所述浮塊活動套接在吸氣管外側，所述浮塊位于限位環上方，通過限位環限制浮塊位置，所述配重塊環繞固定在浮塊外側，所述頂板通過固定柱固定在吸氣管頂端，通過啟動第二氣泵，利用吸氣管將第三池體內部底端的空氣排出，如此使得第三池體內部底端形成負壓，通過負壓吸附加速活性炭吸附板的過濾效率，并且當過濾效率過大時，此時第二水泵泵出速度不足，第三池體內部積攢水源，使得第三池體內部液面升高，帶動浮塊上浮，遮擋頂板與浮塊之間位置，如此使得吸氣管吸入口截面變小，降低負壓吸力，如此降低過濾效率，方便第二水泵降低第三池體內部液面，防止第二氣泵灌水。

優選的，所述第一固定架設置有兩個，對稱固定在第一池體頂端兩側位置，所述刮板一側緊貼在過濾網外側。

優選的，所述第二固定架設置有兩個，固定在第二池體同側，并且固定在第二池體邊緣位置。

優選的，所述第一水泵輸入端位置固定有延伸管，延伸管延伸至第二池體內部。

與現有技術相比，本發明的有益效果是：

1、本發明第一電機帶動活動軸轉動，如此帶動第一傳動輪轉動，并且通過傳動帶帶動第二傳動輪轉動，使得兩側的活動輥同步轉動，如此使得過濾網轉動，將污水通入第一池體內部，然后污水被過濾網過濾，過濾后進入二級過濾機構內部，同時雜物留在過濾網一側，并且通過過濾網轉動被帶動至第一池體側邊位置，然后附著在過濾網一側的雜物被刮板刮下，然后留在第一池體側邊位置，如此防止長時間過濾時，雜物堵塞過濾網網孔導致污水通過不暢，并且同時將雜物轉移至第一池體側邊位置，方便雜物的集中堆積，從而方便后續的清潔處理工作；

2、本發明啟動污泥泵，污泥泵通過吸入管將第二池體內部的污泥吸出，然后排出，并且通過第二移動塊位置移動調節吸淤位置，方便將第二池體內部的淤泥吸出，吸出的淤泥通過管道排出，如此無需人工進行入池清潔工作，大大降低了清潔勞動強度，同時相對于人工清淤，效率更高；第一氣泵將氣體通過曝氣管注入，通過噴氣管噴出，進行曝氣工作，同時氣體通過噴氣管噴出時，此時噴氣管帶動活動塊轉動，具有一定的攪拌功能，如此提高氣體與污水的接觸面積，提高反應效率；

3、本發明利用吸氣管將第三池體內部底端的空氣排出，如此使得第三池體內部底端形成負壓，通過負壓吸附加速活性炭吸附板的過濾效率，并且當過濾效率過大時，此時第二水泵泵出速度不足，第三池體內部積攢水源，使得第三池體內部液面升高，帶動浮塊上浮，遮擋頂板與浮塊之間位置，如此使得吸氣管吸入口截面變小，降低負壓吸力，如此降低過濾效率，方便第二水泵降低第三池體內部液面，防止第二氣泵灌水。

（發明人：郭徽）
