公布日：2024.06.04

申請日：2024.04.09

分類號：C02F1/28(2023.01)I;B01D29/03(2006.01)I

摘要

本發明涉及污水處理領域，且公開了一種竹筷子加工蒸煮污水處理機構，包括處理箱，所述處理箱的兩側上方均一體成形有活動腔，所述處理箱的內部設置有過濾網，所述過濾網的兩側分別延伸至兩個所述活動腔的內側，且均固定連接有滑動條，所述處理箱的兩側位于兩個所述活動腔的下方均開設有貫穿式的活動槽，所述活動槽的內側滑動連接有活動片，兩個所述活動片之間共同固定連接有一個盒體，所述盒體的內部設置有多個活性炭球；通過設置的活動腔，啟動電機一，可以帶動錐齒輪三，在錐齒輪一和錐齒輪二的聯動下，可以帶動軸柱一，軸柱一轉動，可以帶動凸輪轉動，通過凸輪反復擠壓過濾網左右活動，從而更加方便竹材料和污水分離。

權利要求書

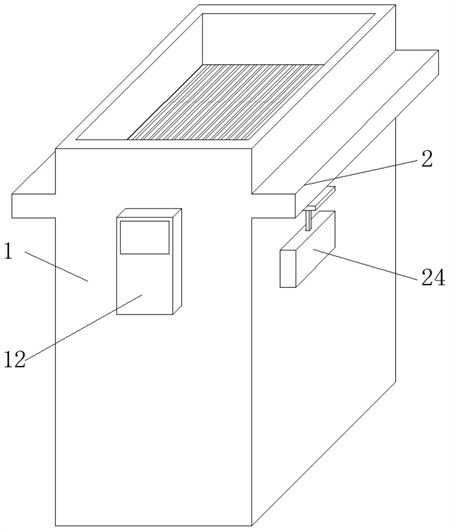

1.一種竹筷子加工蒸煮污水處理機構，包括處理箱(1)，其特征在于：所述處理箱(1)的兩側上方均一體成形有活動腔(2)，所述處理箱(1)的內部設置有過濾網(3)，所述過濾網(3)的兩側分別延伸至兩個所述活動腔(2)的內側，且均固定連接有滑動條(4)，所述處理箱(1)的兩側位于兩個所述活動腔(2)的下方均開設有貫穿式的活動槽(5)，所述活動槽(5)的內側滑動連接有活動片(6)，兩個所述活動片(6)之間共同固定連接有一個盒體(7)，所述盒體(7)的內部設置有多個活性炭球(8)，所述盒體(7)的上表面和下表面均開設有多個排水孔一(9)，所述處理箱(1)的內部位于所述盒體(7)的下方設置有隔板(10)，所述隔板(10)的上表面開設有多個貫穿式的排水孔二(11)，所述處理箱(1)的前表面固定連接有控制器(12)，位于所述處理箱(1)左方的所述活動腔(2)與所述滑動條(4)之間共同固定連接有多個彈簧一(46)。

2.根據權利要求1所述的一種竹筷子加工蒸煮污水處理機構，其特征在于：所述處理箱(1)的左側位于所述活動腔(2)的下方固定連接有兩個安裝桿(13)，兩個所述安裝桿(13)的左端共同固定連接有一個聯動盒(14)，所述聯動盒(14)的內部上表面和內部下表面分別均通過轉軸轉動連接有軸柱一(15)和軸柱二(16)，所述軸柱一(15)的的底端和所述軸柱二(16)的頂端分別固定連接有錐齒輪一(17)和錐齒輪二(18)，所述處理箱(1)的左側位于兩個所述安裝桿(13)之間固定連接有電機一(19)，所述電機一(19)的輸出軸左端貫穿至所述聯動盒(14)的內部，且固定連接有錐齒輪三(20)，所述錐齒輪三(20)分別與所述錐齒輪一(17)和錐齒輪二(18)嚙合連接。

3.根據權利要求2所述的一種竹筷子加工蒸煮污水處理機構，其特征在于：所述軸柱一(15)的頂端貫穿至位于所述處理箱(1)左方的所述活動腔(2)的內部，且固定連接有凸輪(21)，所述凸輪(21)的外側壁與位于所述處理箱(1)左方的所述滑動條(4)的左側相接觸。

4.根據權利要求2所述的一種竹筷子加工蒸煮污水處理機構，其特征在于：所述軸柱二(16)的底端貫穿至所述聯動盒(14)的下方且固定連接有圓盤(22)，所述圓盤(22)的上表面外側一體成形有楔形條(23)，所述楔形條(23)的上表面與位于所述處理箱(1)左方的所述活動片(6)的下表面相接觸。

5.根據權利要求1所述的一種竹筷子加工蒸煮污水處理機構，其特征在于：所述處理箱(1)的兩側位于所述活動片(6)的下方均固定連接有收縮盒(24)，所述收縮盒(24)的內部滑動連接有升降片(25)，所述升降片(25)的上表面固定連接有支撐桿(26)，所述支撐桿(26)的頂端與所述活動片(6)的下表面固定連接，所述升降片(25)與所述收縮盒(24)之間固定連接有多個彈簧二(47)。

6.根據權利要求1所述的一種竹筷子加工蒸煮污水處理機構，其特征在于：所述處理箱(1)的左側下方固定連接有電機二(27)，所述電機二(27)的輸出軸右端位于所述處理箱(1)的內部固定連接有電動推桿(28)，所述電動推桿(28)的底端固定連接有連接頭(29)，所述連接頭(29)的內側通過轉軸轉動連接有軸桿(30)，所述軸桿(30)的外側壁固定連接有多個攪拌桿(31)，所述軸桿(30)的左端固定連接有圓形齒輪(32)。

7.根據權利要求6所述的一種竹筷子加工蒸煮污水處理機構，其特征在于：所述處理箱(1)的內部位于所述隔板(10)的下方固定連接有外齒環(33)，所述處理箱(1)的內部位于所述外齒環(33)的外側固定連接有內齒環(34)，所述圓形齒輪(32)位于所述外齒環(33)和所述內齒環(34)之間。

8.根據權利要求5所述的一種竹筷子加工蒸煮污水處理機構，其特征在于：位于所述處理箱(1)左方的所述升降片(25)的下表面固定連接有推動桿(35)，所述推動桿(35)的底端貫穿至所述收縮盒(24)的下方，所述推動桿(35)的左側固定連接有推動柱(36)。

9.根據權利要求8所述的一種竹筷子加工蒸煮污水處理機構，其特征在于：所述處理箱(1)的左側固定連接有添加盒(37)，所述添加盒(37)的內部上表面固定連接有固定柱(38)，兩個所述固定柱(38)的底端共同固定連接有一個固定盤(39)，所述添加盒(37)與所述處理箱(1)之間固定連通有排液管(40)，所述添加盒(37)的上表面通過轉軸轉動連接有儲液筒(41)，所述儲液筒(41)的頂部固定連接有筒頂(42)，所述筒頂(42)的外側壁開設有傾斜推動槽(43)，所述固定盤(39)的下表面開設有貫穿式的通孔一(44)，所述儲液筒(41)的底部貫穿至所述添加盒(37)的內側，且與所述固定盤(39)的上表面相接觸，所述儲液筒(41)的下表面開設有貫穿式的通孔二(45)。

發明內容

本發明主要解決的技術問題是提供一種竹筷子加工蒸煮污水處理機構，能夠解決上述技術中過濾網不便于抖動，從而竹子上殘留的水分不能夠有效處理，且攪拌范圍小，并且消毒劑不能夠間歇式定量投放的問題。

為解決上述技術問題，根據本發明的一個方面，更具體的說是一種竹筷子加工蒸煮污水處理機構，包括處理箱，所述處理箱的兩側上方均一體成形有活動腔，所述處理箱的內部設置有過濾網，所述過濾網的兩側分別延伸至兩個所述活動腔的內側，且均固定連接有滑動條，所述處理箱的兩側位于兩個所述活動腔的下方均開設有貫穿式的活動槽，所述活動槽的內側滑動連接有活動片，兩個所述活動片之間共同固定連接有一個盒體，所述盒體的內部設置有多個活性炭球，所述盒體的上表面和下表面均開設有多個排水孔一，所述處理箱的內部位于所述盒體的下方設置有隔板，所述隔板的上表面開設有多個貫穿式的排水孔二，所述處理箱的前表面固定連接有控制器，位于所述處理箱左方的所述活動腔與所述滑動條之間共同固定連接有多個彈簧一。

更進一步的，所述處理箱的左側位于所述活動腔的下方固定連接有兩個安裝桿，兩個所述安裝桿的左端共同固定連接有一個聯動盒，所述聯動盒的內部上表面和內部下表面分別均通過轉軸轉動連接有軸柱一和軸柱二，所述軸柱一的的底端和所述軸柱二的頂端分別固定連接有錐齒輪一和錐齒輪二，所述處理箱的左側位于兩個所述安裝桿之間固定連接有電機一，所述電機一的輸出軸左端貫穿至所述聯動盒的內部，且固定連接有錐齒輪三，所述錐齒輪三分別與所述錐齒輪一和錐齒輪二嚙合連接。

更進一步的，所述軸柱一的頂端貫穿至位于所述處理箱左方的所述活動腔的內部，且固定連接有凸輪，所述凸輪的外側壁與位于所述處理箱左方的所述滑動條的左側相接觸。

更進一步的，所述軸柱二的底端貫穿至所述聯動盒的下方且固定連接有圓盤，所述圓盤的上表面外側一體成形有楔形條，所述楔形條的上表面與位于所述處理箱左方的所述活動片的下表面相接觸。

更進一步的，所述處理箱的兩側位于所述活動片的下方均固定連接有收縮盒，所述收縮盒的內部滑動連接有升降片，所述升降片的上表面固定連接有支撐桿，所述支撐桿的頂端與所述活動片的下表面固定連接，所述升降片與所述收縮盒之間固定連接有多個彈簧二。

更進一步的，所述處理箱的左側下方固定連接有電機二，所述電機二的輸出軸右端位于所述處理箱的內部固定連接有電動推桿，所述電動推桿的底端固定連接有連接頭，所述連接頭的內側通過轉軸轉動連接有軸桿，所述軸桿的外側壁固定連接有多個攪拌桿，所述軸桿的左端固定連接有圓形齒輪。

更進一步的，所述處理箱的內部位于所述隔板的下方固定連接有外齒環，所述處理箱的內部位于所述外齒環的外側固定連接有內齒環，所述圓形齒輪位于所述外齒環和所述內齒環之間。

更進一步的，位于所述處理箱左方的所述升降片的下表面固定連接有推動桿，所述推動桿的底端貫穿至所述收縮盒的下方，所述推動桿的左側固定連接有推動柱。

更進一步的，所述處理箱的左側固定連接有添加盒，所述添加盒的內部上表面固定連接有固定柱，兩個所述固定柱的底端共同固定連接有一個固定盤，所述添加盒與所述處理箱之間固定連通有排液管，所述添加盒的上表面通過轉軸轉動連接有儲液筒，所述儲液筒的頂部固定連接有筒頂，所述筒頂?shù)耐鈧?cè)壁開設有傾斜推動槽，所述固定盤的下表面開設有貫穿式的通孔一，所述儲液筒的底部貫穿至所述添加盒的內側，且與所述固定盤的上表面相接觸，所述儲液筒的下表面開設有貫穿式的通孔二。

本發明一種竹筷子加工蒸煮污水處理機構的有益效果為：

通過設置的活動腔，啟動電機一，可以帶動錐齒輪三，在錐齒輪一和錐齒輪二的聯動下，可以帶動軸柱一，軸柱一轉動，可以帶動凸輪轉動，通過凸輪反復擠壓過濾網左右活動，從而更加方便竹材料和污水分離；

通過設置的活動槽，啟動電機一，可以帶動錐齒輪三，在錐齒輪一和錐齒輪二的聯動下，可以帶動軸柱二轉動，軸柱二轉動，可以帶動圓盤轉動，從而通過楔形條，可以擠壓活動片沿著活動槽上下反復移動，從而帶動盒體上下晃動，使得活性炭球可以快速抖動，繼而與污水接觸更加完全，吸附效果更好；

啟動電機二，可以帶動電動推桿轉動，從而通過軸桿帶動多個攪拌桿活動，通過控制電動推桿伸長或者收縮，可以控制圓形齒輪與內齒環或者與外齒環嚙合，使得圓形齒輪可以帶動軸桿轉動，實現攪拌，該方式可以進一步的擴大攪拌范圍，使得攪拌污水和消毒劑混合更加充分完全；

隨著升降片上下反復活動，可以帶動推動桿上下反復活動，繼而可以通過推動柱、傾斜推動槽，推動筒頂?shù)撞康膬?chǔ)液筒小幅度的來回活動，繼而可以控制通孔一和通孔二間隔對接連通，使得儲液筒內部儲存的消毒劑可以間隔定量排入至處理箱內部與污水混合，從而對污水進行消毒。

（發明人：陶年紅;胡建強;胡育強）
