公布日：2024.06.25

申請日：2024.05.28

分類號：C02F7/00(2006.01)I;C02F3/02(2023.01)I;C02F1/00(2023.01)I;B01D35/14(2006.01)I;B01D29/60(2006.01)I;B01D29/50(2006.01)I;B01F27/90(2022.01)I;C02F103/

28(2006.01)N

摘要

本發明涉及造紙污水處理技術領域，尤其為一種造紙污水處理回收裝置及其使用方法，包括裝配底座、操作臺、蓄水池、收集池、造紙污水過濾機構和攪動組件，其中，分離組件安裝在過濾倉的外壁兩側，并可對排水槽密封，曝氣組件安裝在操作臺的頂部，并與過濾倉和分離倉相連接，控制組件安裝在蓄水池的外壁，并位于排水倉內，攪動組件安裝在蓄水池內。本申請實施例的造紙污水處理回收裝置及其使用方法，能夠有效避免過濾結構的頻繁堵塞和維護問題，以提高污水處理的效率和降低維護成本，其具備自動分流功能，能夠在主通道堵塞發生時，或者過濾效果降低時，可及時地將污水分流，由此保證污水的過濾效果，提高工作效率。

權利要求書

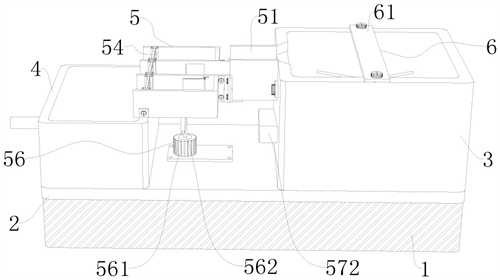

1.一種造紙污水處理回收裝置，包括裝配底座（1）、操作臺（2）、蓄水池（3）和收集池（4），其特征在于，還包括造紙污水過濾機構（5）和攪動組件（6），其中，所述操作臺（2）固定連接在所述裝配底座（1）的頂部，所述蓄水池（3）與所述收集池（4）分別固定連接在所述操作臺（2）的頂部?jī)蓚?cè)，且所述蓄水池（3）與所述收集池（4）之間通過所述造紙污水過濾機構（5）相連接；所述造紙污水過濾機構（5）包括排水倉（51）、過濾倉（52）、分離倉（53）、過濾組件（54）、分離組件（55）、曝氣組件（56）和控制組件（57），其中，所述排水倉（51）的一端安裝在所述蓄水池（3）的排水口處，所述過濾倉（52）的一端與所述排水倉（51）的另一端相連接；所述分離倉（53）對稱安裝在所述過濾倉（52）的兩側；所述過濾組件（54）設置有多組，并分別安裝在所述過濾倉（52）和所述分離倉（53）的內部；所述過濾倉（52）的內壁兩側對稱開設有排水槽（521），所述分離組件（55）安裝在所述過濾倉（52）的外壁兩側，并可對排水槽（521）密封；所述曝氣組件（56）安裝在所述操作臺（2）的頂部，并與所述過濾倉（52）和所述分離倉（53）相連接；所述控制組件（57）安裝在所述蓄水池（3）的外壁，并位于所述排水倉（51）內；所述攪動組件（6）安裝在所述蓄水池（3）內。

2.根據權利要求1所述的造紙污水處理回收裝置，其特征在于，所述過濾組件（54）包括支撐套板（541）、安裝殼體（542）、過濾網（543）、緊固板（544）和緊固螺栓（545），其中，所述支撐套板（541）分別固定連接在所述過濾倉（52）和所述分離倉（53）的內壁，所述安裝殼體（542）滑動卡接在所述支撐套板（541）的內壁，所述過濾網（543）固定連接在所述安裝殼體（542）的內壁；所述緊固板（544）通過所述緊固螺栓（545）安裝在所述支撐套板（541）的頂部，用于對所述安裝殼體（542）位置固定。

3.根據權利要求2所述的造紙污水處理回收裝置，其特征在于，所述分離組件（55）包括支撐頭（551）、支撐桿（552）、轉動套管（553）、轉動板（554）、扭簧（555）、密封板（556）和電磁鐵（557），其中，所述支撐頭（551）對稱固定連接在所述分離倉（53）的外壁，所述支撐桿（552）固定連接在所述支撐頭（551）的內壁，所述轉動套管（553）通過所述扭簧（555）轉動套接在所述支撐桿（552）的外壁；所述轉動板（554）的一端固定連接在所述轉動套管（553）的外壁，所述密封板（556）固定連接在所述轉動板（554）的內壁，且所述密封板（556）密封卡接在所述排水槽（521）處；所述電磁鐵（557）固定連接在所述轉動板（554）的內壁一端，且所述電磁鐵（557）吸附在所述分離倉（53）的外壁。

4.根據權利要求3所述的造紙污水處理回收裝置，其特征在于，所述曝氣組件（56）包括風機（561）、連接管道（562）和曝氣盤（563），其中，所述風機（561）安裝在所述操作臺（2）的頂部；多個所述曝氣盤（563）分別安裝在所述過濾倉（52）和所述分離倉（53）的內側底部，所述曝氣盤（563）與所述風機（561）之間設置有所述連接管道（562），并通過所述連接管道（562）相連接。

5.根據權利要求4所述的造紙污水處理回收裝置，其特征在于，所述控制組件（57）包括水位傳感器（571）和控制器（572），其中，所述水位傳感器（571）安裝在所述蓄水池（3）的外壁，并位于所述排水倉（51）內；所述控制器（572）安裝在所述蓄水池（3）的外壁底部。

6.根據權利要求2所述的造紙污水處理回收裝置，其特征在于，所述攪動組件（6）包括支撐頂板（61）、驅動電機（62）、驅動桿（63）、固定套板（64）和攪動桿（65），其中，所述支撐頂板（61）固定連接在所述蓄水池（3）的頂部，所述驅動電機（62）安裝在所述蓄水池（3）的內側底部；所述驅動桿（63）的一端轉動連接在所述支撐頂板（61）的底部，所述驅動桿（63）的另一端與所述驅動電機（62）的輸出端固定連接；多個所述固定套板（64）等間距固定套接在所述驅動桿（63）的外壁，多個所述攪動桿（65）呈圓周陣列式固定連接在所述固定套板（64）的外壁。

7.根據權利要求1所述的造紙污水處理回收裝置，其特征在于，所述收集池（4）的外壁安裝有排水管道（41），所述排水管道（41）上安裝有閥體。

8.根據權利要求3所述的造紙污水處理回收裝置，其特征在于，所述密封板（556）的邊角處為圓弧狀結構，可保證密封板（556）在所述排水槽（521）中的開合。

9.根據權利要求5所述的造紙污水處理回收裝置，其特征在于，所述電磁鐵（557）、風機（561）和所述水位傳感器（571）均與所述控制器（572）電性連接，所述控制器（572）與外部電源電性連接。

10.一種造紙污水處理回收裝置的使用方法，使用權利要求1-9中任一所述的一種造紙污水處理回收裝置實現，其特征在于，包括以下步驟：S1、通過引水管道，使污水自然溢流到所述過濾倉（52）中，此倉設有初級過濾設備，用于攔截較大的固體顆粒和紙漿殘留；S2、水位監測與分流處理，所述過濾倉（52）中的水位監測結構，實時監控所述過濾倉（52）的水位；S3、識別堵塞并分流，當過濾結構因堵塞導致水位持續上升至預設警戒水位時，自動啟動分流機制，啟動分流結構，將部分污水引流至旁邊的所述分離倉（53），進行進一步處理，這一步驟有助于降低主所述過濾倉（52）的負擔，減少因堵塞造成的處理中斷；S4、曝氣作業，通過曝氣裝置，向污水中注入空氣，提高水中的溶解氧，促進微生物的生長與活動，有助于降解水中的有機物質。

發明內容

為了解決目前市場上物理過濾裝置通常包括一系列的過濾網或過濾板，這些過濾介質的孔徑大小決定了其過濾的精細程度，過濾介質在過濾高濃度污水時很容易被堵塞，特別是在造紙行業中，由于污水中懸浮物的濃度和粒度較大，更是加劇了過濾介質的堵塞問題，本發明提出一種造紙污水處理回收裝置，以解決上述的問題。

為達到上述目的，本申請第一方面實施例提出了一種造紙污水處理回收裝置，包括裝配底座、操作臺、蓄水池、收集池、造紙污水過濾機構和攪動組件，其中，所述操作臺固定連接在所述裝配底座的頂部，所述蓄水池與所述收集池分別固定連接在所述操作臺的頂部?jī)蓚?cè)，且所述蓄水池與所述收集池之間通過所述造紙污水過濾機構相連接，所述造紙污水過濾機構包括排水倉、過濾倉、分離倉、過濾組件、分離組件、曝氣組件和控制組件，其中，所述排水倉的一端安裝在所述蓄水池的排水口處，所述過濾倉的一端與所述排水倉的另一端相連接，所述分離倉對稱安裝在所述過濾倉的兩側，所述過濾組件設置有多組，并分別安裝在所述過濾倉和所述分離倉的內部，所述過濾倉的內壁兩側對稱開設有排水槽，所述分離組件安裝在所述過濾倉的外壁兩側，并可對排水槽密封，所述曝氣組件安裝在所述操作臺的頂部，并與所述過濾倉和所述分離倉相連接，所述控制組件安裝在所述蓄水池的外壁，并位于所述排水倉內，所述攪動組件安裝在所述蓄水池內。

本申請實施例的造紙污水處理回收裝置，通過控制組件進行實時的水位監測，當高度達到一定值后，可將過濾倉中的污水分流，分流到分離倉內，對污水進行過濾，并在過濾的過程中，對污水進行曝氣作業，由此能夠有效避免過濾結構的頻繁堵塞和維護問題，以提高污水處理的效率和降低維護成本，其具備自動分流功能，能夠在主通道堵塞發生時，或者過濾效果降低時，可及時地將污水分流，由此保證污水的過濾效果，提高工作效率。

另外，根據本申請上述提出的造紙污水處理回收裝置還可以具有如下附加的技術特征：

作為本發明優先的方案，所述過濾組件包括支撐套板、安裝殼體、過濾網、緊固板和緊固螺栓，其中，所述支撐套板分別固定連接在所述過濾倉和所述分離倉的內壁，所述安裝殼體滑動卡接在所述支撐套板的內壁，所述過濾網固定連接在所述安裝殼體的內壁，所述緊固板通過所述緊固螺栓安裝在所述支撐套板的頂部，用于對所述安裝殼體位置固定。

作為本發明優先的方案，所述分離組件包括支撐頭、支撐桿、轉動套管、轉動板、扭簧、密封板和電磁鐵，其中，所述支撐頭對稱固定連接在所述分離倉的外壁，所述支撐桿固定連接在所述支撐頭的內壁，所述轉動套管通過所述扭簧轉動套接在所述支撐桿的外壁；所述轉動板的一端固定連接在所述轉動套管的外壁，所述密封板固定連接在所述轉動板的內壁，且所述密封板密封卡接在所述排水槽處，所述電磁鐵固定連接在所述轉動板的內壁一端，且所述電磁鐵吸附在所述分離倉的外壁。

作為本發明優先的方案，所述曝氣組件包括風機、連接管道和曝氣盤，其中，所述風機安裝在所述操作臺的頂部，多個所述曝氣盤分別安裝在所述過濾倉和所述分離倉的內側底部，所述曝氣盤與所述風機之間設置有所述連接管道，并通過所述連接管道相連接。

作為本發明優先的方案，所述控制組件包括水位傳感器和控制器，其中，所述水位傳感器安裝在所述蓄水池的外壁，并位于所述排水倉內，所述控制器安裝在所述蓄水池的外壁底部。

作為本發明優先的方案，所述攪動組件包括支撐頂板、驅動電機、驅動桿、固定套板和攪動桿，其中，所述支撐頂板固定連接在所述蓄水池的頂部，所述驅動電機安裝在所述蓄水池的內側底部，所述驅動桿的一端轉動連接在所述支撐頂板的底部，所述驅動桿的另一端與所述驅動電機的輸出端固定連接，多個所述固定套板等間距固定套接在所述驅動桿的外壁，多個所述攪動桿呈圓周陣列式固定連接在所述固定套板的外壁。

作為本發明優先的方案，所述收集池的外壁安裝有排水管道，所述排水管道上安裝有閥體。

作為本發明優先的方案，所述密封板的邊角處為圓弧狀結構，可保證密封板在所述排水槽中的開合。

作為本發明優先的方案，所述電磁鐵、風機和所述水位傳感器均與所述控制器電性連接，所述控制器與外部電源電性連接。

一種造紙污水處理回收裝置的使用方法，包括以下步驟：

S1、通過引水管道，使污水自然溢流到所述過濾倉中，此倉設有初級過濾設備，用于攔截較大的固體顆粒和紙漿殘留。

S2、水位監測與分流處理，所述過濾倉中的水位監測結構，實時監控所述過濾倉的水位。

S3、識別堵塞并分流，當過濾結構因堵塞導致水位持續上升至預設警戒水位時，自動啟動分流機制，啟動分流結構，將部分污水引流至旁邊的所述分離倉，進行進一步處理，這一步驟有助于降低所述過濾倉的負擔，減少因堵塞造成的處理中斷。

S4、曝氣作業，通過曝氣裝置，向污水中注入空氣，提高水中的溶解氧，促進微生物的生長與活動，有助于降解水中的有機物質。

本申請附加的方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本申請的實踐了解到。

與現有技術相比，本發明的有益效果是：

1.本發明中，通過設置曝氣組件，利用曝氣組件中的風機產生風力，風力通過連接管道送入曝氣盤，從而曝氣盤對過濾倉和分離倉中的污水進行曝氣作業，由此向污水中注入空氣，提高水中的溶解氧，促進微生物的生長與活動，活躍的微生物群體能更有效地處理污水，從而減少未分解的固體顆粒和沉積物，有助于降解水中的有機物質，由此可降低過濾結構堵塞的問題發生。

2.本發明中，通過設置控制組件，將控制組件中的水位傳感器安裝在蓄水池的外壁，且位于排水倉內，控制器安裝在蓄水池的外壁底部，隨后通過水位傳感器可對過濾倉中的污水進行實時的檢測，當污水的水位較高時，通過控制器可控制電磁鐵斷電，從而使密封板可脫離對排水槽的密封，由此可使污水分流到分離倉中，進而可使工作人員及時了解到堵塞的信息，解決了在堵塞持續發生時，水位逐漸上升，過濾結構負擔加重，導致因堵塞造成處理中斷問題的發生。

3.本發明中，通過設置了攪動組件，啟動攪動組件中的驅動電機，使其帶動驅動桿轉動，由此可帶動攪動桿對蓄水池中的污水?dāng)噭?dòng)，避免污水發生沉積，由此可將造紙污水中的雜質可均勻的溢出，雜質均勻的溢出到過濾倉，可保證過濾網的過濾效果保持穩定，從而解決了污水中雜質在某一階段較多，導致過濾網堵塞的問題。

（發明人：張東華;郝偉才;孫寶雯;高菁;孫方丹;于洋）
