申請日2013.08.22

　　公開(公告)日2013.12.25

　　IPC分類號C02F9/14

　　摘要

　　本發明涉及一種高濃度有機廢水處理回用設備，它包括原水箱、電絮凝組合池、升流式厭氧污泥床、A/O組合池、膜生物反應組合池、超濾裝置、反滲透裝置、回用水箱、加藥裝置。由于上述技術方案運用，本發明高濃度有機廢水處理回用設備一方面能夠充分去廢水中的高濃度有機物，使其達到排放標準;另一方面將處理后的廢水儲存于回用水箱中進行回收利用，有利于保護環境，節約水資源。

　　權利要求書

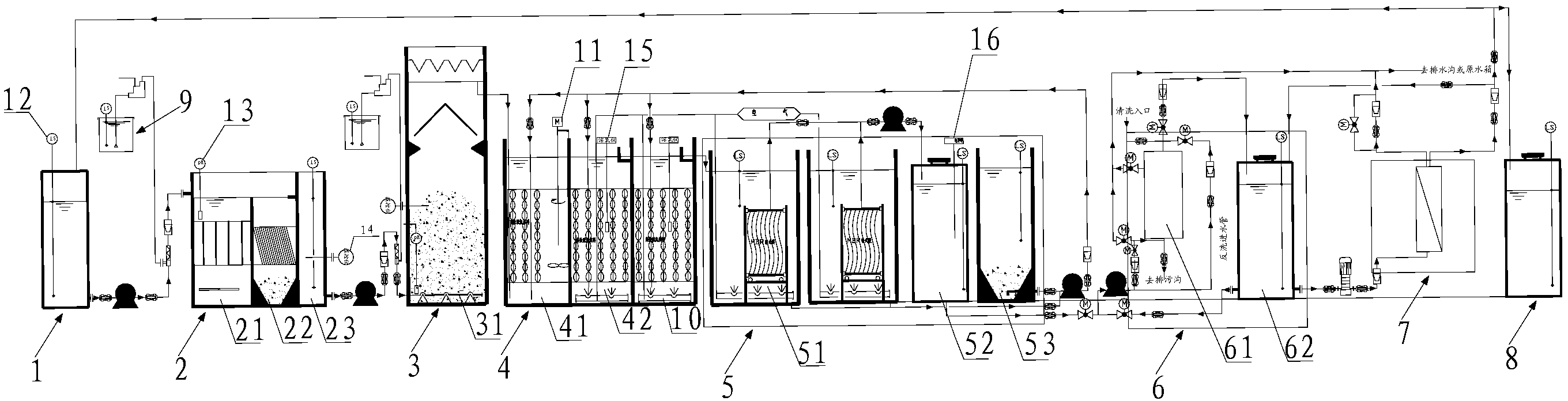

　　1. 一種高濃度有機廢水處理回用設備，其特征在于：它包括用于收集廢水的原水箱(1)、用于電化學氧化還原降解廢水中有機物的電絮凝組合池(2)、用于將廢水中大部分有機物降解為甲烷和二氧化碳的升流式厭氧污泥床(3)、用于對廢水中殘留有機物進行生物脫氮處理的A/O組合池(4)、用于對廢水進行深度凈化的膜生物反應組合池(5)、超濾裝置(6)、反滲透裝置(7)、用于收集處理后廢水的回用水箱(8)、加藥裝置(9)，其中所述的原水箱(1)、電絮凝組合池(2)、升流式厭氧污泥床(3)、A/O組合池(4)、膜生物反應組合池(5)、超濾裝置(6)、反滲透裝置(7)、回用水箱(8)依次連接，所述的加藥裝置(9)分別與電絮凝組合池(2)、升流式厭氧污泥床(3)相連接，用于向其中添加化學試劑。

　　2.根據權利要求1所述的高濃度有機廢水處理回用設備，其特征在于：所述的電絮凝組合池(2)包括相互連通的電凝反應池(21)、沉淀池(22)、緩沖池(23)，其中所述的電凝反應池(21)連接有高壓高頻脈沖電源并與原水箱(1)泵連接;所述的A/O組合池(4)包括依次連接的缺氧池(41)、好氧池(42);所述的膜生物反應組合池(5)包括膜生物反應池(51)、中間水池(52)、污泥池(53)，其中所述的膜生物反應池(51)分別與中間水池(52)、污泥池(53)相連，所述的中間水池(52)與超濾裝置(6)泵連接;所述的超濾裝置(6)包括依次連接的超濾膜(61)、中間水池(62)，其中中間水池(62)與反滲透裝置(7)用高壓泵連接。

　　3.根據權利要求1所述的高濃度有機廢水處理回用設備，其特征在于：所述的反滲透裝置(7)采用的是聚酰胺復合膜，其脫鹽率大于99%。

　　4.根據權利要求2所述的高濃度有機廢水處理回用設備，其特征在于：所述的污泥池(53)還與A/O組合池(4)泵連接。

　　5.根據權利要求2所述的高濃度有機廢水處理回用設備，其特征在于：所述的升流式厭氧污泥床(3)底部設有用于導入廢水的布水器(31)，所述的缺氧池(41)、好氧池(42)內設有高效脫氮填料，所述的好氧池(42)、膜生物反應池(51)底部設有用于導入氧氣的曝氣裝置(10)，所述的缺氧池(41)內設有攪拌器(11)，所述的膜生物反應池(51)中設有MBR簾式膜。

　　6.根據權利要求2所述的高濃度有機廢水處理回用設備，其特征在于：所述的原水箱(1)、緩沖池(23)、膜生物反應池(51)、中間水池(52)、污泥池(53)、超濾裝置(6)的中間水池(62)、回用水箱(8)、加藥裝置(9)中均設有用于精確反饋液面高度的液位傳感器(12)，所述的電凝反應池(21)、升流式厭氧污泥床(3)內設有用于監測廢液pH值的pH計感應器(13)，所述的緩沖池(23)、升流式厭氧污泥床(3)上設有用于監測廢液溫度的溫控儀(14)，所述的好氧池(42)內設有用于測量廢水中含氧量的溶氧儀(15)，所述的膜生物反應組合池(5)的中間水池(52)內設有電導率儀(16)。

　　7.根據權利要求6所述的高濃度有機廢水處理回用設備，其特征在于：它還包括用于接收液位傳感器(12)、pH計感應器(13)、溫控儀(14)、溶氧儀(15)、電導率儀(16)傳輸信號的自動控制系統。

　　8.根據權利要求2所述的高濃度有機廢水處理回用設備，其特征在于：所述的好氧池(42)為1~3個，所述的膜生物反應池(51)為1~3個。

　　說明書

　　一種高濃度有機廢水處理回用設備

　　技術領域

　　本發明涉及一種廢水處理設備，具體涉及一種高濃度有機廢水處理回用設備。

　　背景技術

　　高濃度有機廢水一般是指由造紙、皮革、印染、化工、制藥及食品等行業排出的化學需氧量(COD)在2000 mg/L 以上的廢水。這些廢水中含有大量的碳水化合物、脂肪、蛋白質、纖維素等有機物，如果直接排放，會造成嚴重污染，對人類自身的健康也會構成嚴重的威脅。有機污染物，尤其是高濃度有機污染物，在水中存在時間長、遷移范圍廣，而且危害大、處理難度高。高濃度有機污染物的去除一直是環保領域的一個重要研究課題。

　　目前，高濃度有機廢水處理技術一般有下面三種方法: 物理處理技術、化學處理技術以及生物處理技術。但是單純的物理、化學或者生物處理方法通常難以將難降解、高濃度的有機物一步轉化為無機物質，因此需要將這三種技術結合起來對廢水進行處理，就需要設計相應的廢水處理裝置。

　　授權公告號為CN101628769B的中國發明專利公開了一種高濃度廢水處理裝置，它包括多個相連接的加熱室、分離室。使用該裝置處理高濃度廢水時需要消耗大量的水蒸氣，浪費能量;而且原先COD含量為91800 mg/L的廢水經過該設備一次處理后COD降為3200 mg/L，雖然COD含量大幅下降，但是仍不符合排放的標準。

　　發明內容

　　本發明目的是為了克服現有技術的不足而提供一種能夠有效去除廢水中的高濃度有機物并對廢水進行回收利用的設備。

　　為達到上述目的，本發明所采用的技術方案為：一種高濃度有機廢水處理回用設備，它包括用于收集廢水的原水箱、用于電化學氧化還原降解廢水中有機物的電絮凝組合池、用于將廢水中大部分有機物降解為甲烷和二氧化碳的升流式厭氧污泥床、用于對廢水中殘留有機物進行生物脫氮處理的A/O組合池、用于對廢水進行深度凈化的膜生物反應組合池、超濾裝置、反滲透裝置、用于收集處理后廢水的回用水箱、加藥裝置，其中所述的原水箱、電絮凝組合池、升流式厭氧污泥床、A/O組合池、膜生物反應組合池、超濾裝置、反滲透裝置、回用水箱依次連接，所述的加藥裝置分別與電絮凝組合池、升流式厭氧污泥床相連接，用于向其中添加化學試劑。

　　優化地，所述的電絮凝組合池包括相互連通的電凝反應池、沉淀池、緩沖池，其中所述的電凝反應池連接有高壓高頻脈沖電源并與原水箱泵連接;所述的A/O組合池包括依次連接的缺氧池、好氧池;所述的膜生物反應組合池包括膜生物反應池、中間水池、污泥池，其中所述的膜生物反應池分別與中間水池、污泥池相連，所述的中間水池與超濾裝置泵連接;所述的超濾裝置包括依次連接的超濾膜、中間水池，其中中間水池與反滲透裝置用高壓泵連接。

　　優化地，所述的反滲透裝置采用的是聚酰胺復合膜，其脫鹽率大于99%。

　　進一步地，所述的污泥池還與A/O組合池泵連接，充分利用污泥池中的污泥;所述的好氧池為1~3個，所述的膜生物反應池為1~3個，從而提高產水水質。

　　進一步地，所述的升流式厭氧污泥床底部設有用于導入廢水的布水器，所述的缺氧池、好氧池內設有高效脫氮填料，所述的好氧池、膜生物反應池底部設有用于導入氧氣的曝氣裝置，所述的缺氧池內設有攪拌器，所述的膜生物反應池中設有MBR簾式膜，有利于工藝參數的控制，提高產水水質。

　　進一步地，所述的原水箱、緩沖池、膜生物反應池、中間水池、污泥池、超濾裝置的中間水池、回用水箱、加藥裝置中均設有用于精確反饋液面高度的液位傳感器，所述的電凝反應池、升流式厭氧污泥床內設有用于監測廢液pH值的pH計感應器，所述的緩沖池、升流式厭氧污泥床上設有用于監測廢水溫度的溫控儀，所述的好氧池內設有用于測量廢水中含氧量的溶氧儀，所述的膜生物反應組合池的中間水池內設有電導率儀，從而自動監測廢水的理化性質，進而方便操作人員及時調整廢水的處理工藝。

　　進一步地，它還包括用于接收液位傳感器、pH計感應器、溫控儀、溶氧儀、電導率儀傳輸信號的自動控制系統，以實現對高濃度有機廢水的自動處理。

　　由于上述技術方案運用，本發明與現有技術相比具有下列優點：本發明高濃度有機廢水處理回用設備將電絮凝組合池、升流式厭氧污泥床、A/O組合池、膜生物反應組合池、超濾裝置、反滲透裝置、回用水箱等串聯使用，一方面能夠充分去廢水中的高濃度有機物，使其達到排放標準;另一方面將處理后的廢水儲存于回用水箱中進行回收利用，有利于保護環境，節約水資源。
