申請日2013.08.26

　　公開(公告)日2014.01.29

　　IPC分類號C02F1/461; C02F9/14

　　摘要

　　本實用新型公開了一種雙電解結合MBR水處理裝置，包括MBR反應器;其特征在于：還包括一雙電解裝置，所述的雙電解裝置包括一罐體、罐體下部設有一進水口，下部設有一出水口，所述的罐體內設有電極，所述的罐體內還填充有鐵碳球;所述的罐體出水口與MBR反應器相連。本實用新型所述的雙電解結合MBR水處理裝置具有的優點為：采用鐵碳微電解和一般電解結合的方式，可以增強電解效率，取得更好的處理效果;難生物降解污染物在電解作用下，可以轉化為容易降解的物質，再經MBR(膜生物反應器)進一步處理，可以將污水更好地凈化;增加的曝氣盤可以提供空氣或氧氣，從而進一步提高電解效率，增強廢水的處理效果。

　　權利要求書

　　1.一種雙電解結合MBR水處理裝置，包括MBR反應器;其特征在于：還包括一雙電解裝置，所述的雙電解裝置包括一罐體、罐體下部設有一進水口，下部設有一出水口，所述的罐體內設有電極，所述的罐體內還填充有鐵碳球;所述的罐體出水口與MBR反應器相連。

　　2.根據權利要求1所述的一種雙電解結合MBR水處理裝置，其特征在于：所述的鐵碳球大小為0.5cm-3cm。

　　3.根據權利要求1所述的一種雙電解結合MBR水處理裝置，其特征在于：所述的鐵碳球為圓形或橢圓形狀。

　　4.根據權利要求1所述的一種雙電解結合MBR水處理裝置，其特征在于：所述的罐體內底部設有曝氣盤。

　　說明書

　　一種雙電解結合MBR水處理裝置

　　技術領域

　　本實用新型涉及水處理領域，特別涉及一種雙電解結合MBR水處理裝置。

　　背景技術

　　工業部門的環境保護對策包括開發對環境無害的工業技術(即清潔生產) 和污染物的治理技術兩個方面, 電化學技術在這兩方面都將扮演重要角色。一些有機工業廢水, 其中的有機物或是生物難降解的, 或是對微生物有害的,不能采用常規的生物處理方法,而電解法是以電為基礎對廢水進行處理，具有生物法沒有的特點，可以彌補生物法水處理的不足。

　　發明內容

　　針對上述問題，本實用新型的目的在于提供一種污水處理效果好，能夠有效提供處理效率的雙電解結合MBR水處理裝置。

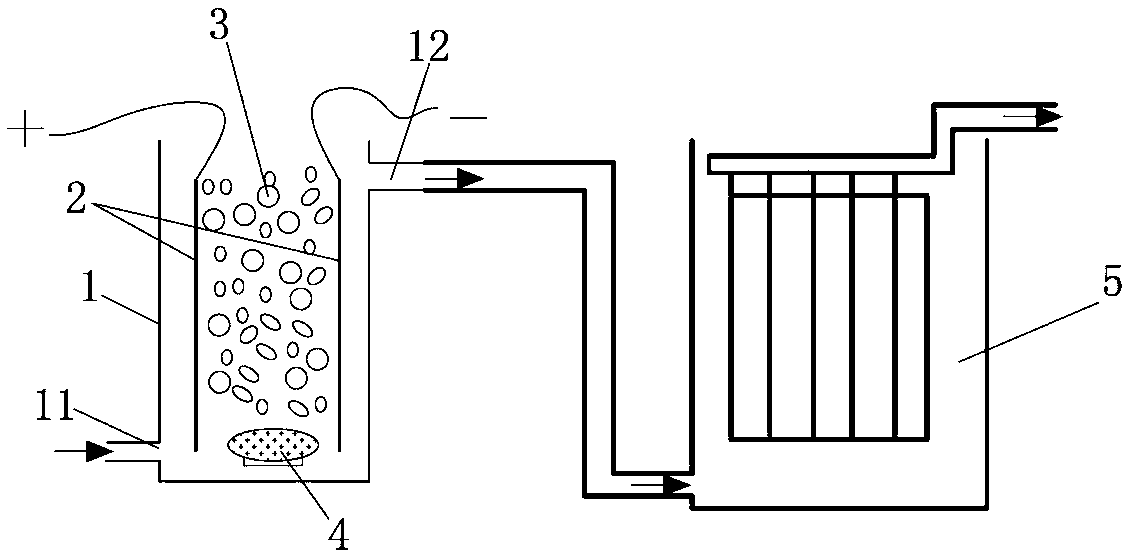

　　為達到上述目的，本實用新型所提出的技術方案為一種雙電解結合MBR水處理裝置，包括MBR反應器;其特征在于：還包括一雙電解裝置，所述的雙電解裝置包括一罐體、罐體下部設有一進水口，下部設有一出水口，所述的罐體內設有電極，所述的罐體內還填充有鐵碳球;所述的罐體出水口與MBR反應器相連。

　　進一步，所述的鐵碳球大小為0.5cm-3cm，所述的鐵碳球為圓形或橢圓形狀。

　　進一步，所述的罐體內底部還設有曝氣盤。

　　采用上述技術方案，本實用新型所述的雙電解結合MBR水處理裝置采用鐵碳微電解、電極電解、MBR相結合的方法，具有的優點為：

　　1) 采用鐵碳微電解和一般電解結合的方式，可以增強電解效率，取得更好的處理效果;

　　2) 難生物降解污染物在電解作用下，可以轉化為容易降解的物質，再經MBR(膜生物反應器)進一步處理，可以將污水更好地凈化;

　　3) 增加的曝氣盤可以提供空氣或氧氣，從而進一步提高電解效率，增強廢水的處理效果。
