公布日：2023.01.06
申請日：2022.11.10
分類號：C02F11/122(2019.01)I;C02F11/13(2019.01)I;C02F11/121(2019.01)I
摘要
本發明公開了一種污泥全自動減量化裝置，包括PLC控制系統、污泥濃縮池、高壓隔膜壓濾機、污泥輸送帶、污泥斗、螺旋輸送機、污泥熱干化裝置和噸袋收集，所述高壓隔膜壓濾機通過污泥輸送帶與污泥斗相連，且高壓隔膜壓濾機產生的低含水污泥同時通過污泥輸送帶和污泥斗，所述污泥斗的底部設置有流量控制閥，所述螺旋輸送機同時設置在污泥斗的底部，所述螺旋輸送機的一端與污泥熱干化裝置相連，所述螺旋輸送機包括有出料口，所述污泥熱干化裝置設置在螺旋輸送機的出料口處，所述噸袋收集機構設置在污泥熱干化裝置的一側，本發明公開的污泥全自動減量化裝置具有自動化程度高，同時污泥減量化，節約社會資源、節省委外處置費用的效果。
權利要求書
1.一種污泥全自動減量化裝置，包括PLC控制系統、污泥濃縮池、高壓隔膜壓濾機、污泥輸送帶、污泥斗、螺旋輸送機、污泥熱干化裝置和噸袋收集，其特征在于，所述高壓隔膜壓濾機通過污泥輸送帶與污泥斗相連，且高壓隔膜壓濾機產生的低含水污泥同時通過污泥輸送帶和污泥斗，所述污泥斗的底部設置有流量控制閥，所述螺旋輸送機同時設置在污泥斗的底部，所述螺旋輸送機的一端與污泥熱干化裝置相連，所述螺旋輸送機包括有出料口，所述污泥熱干化裝置設置在螺旋輸送機的出料口處，所述噸袋收集機構設置在污泥熱干化裝置的一側；所述PLC控制系統用于設定所有裝置使用參數和控制裝置全自動運行，所述污泥濃縮池是用于存儲含水污泥，所述高壓隔膜壓濾機是根據運行時間和處理污泥量來確認型號，用于將泵抽出的含水污泥進行脫水處理，產生含水率為55％的泥餅，所述污泥輸送帶和高壓隔膜壓濾機進行聯動，用于將高壓隔膜壓濾機脫水后產生的泥餅輸送至污泥斗中，所述污泥斗用于存儲脫水后的泥餅，其容積量為3-7天的污泥存儲量，所述螺旋輸送機是利用旋轉的螺旋葉片將物料進行推移輸送，使脫水后的泥餅進入污泥熱干化裝置中，所述污泥熱干化裝置以間接加熱的方式去除污泥中的水分，減少污泥的體積，且處理量和污泥日產生量相同，所述噸袋是用于收集和存儲熱干化后的污泥。2.根據權利要求1所述的一種污泥全自動減量化裝置，其特征在于，所述污泥濃縮池內設置有料位計，當料位計判定為低液位時泵停止運行，當料位計判定為中液位時泵開始運行，當料位計判定為高液位時泵繼續運行，且PLC控制系統進行異常報警提醒。
3.根據權利要求1所述的一種污泥全自動減量化裝置，其特征在于，所述污泥斗包括錐形儲料斗(1)，所述錐形儲料斗(1)的一側內壁設置有料位計(2)，所述錐形儲料斗(1)的外壁設置有吊耳(7)，所述錐形儲料斗(1)的底端內壁連接有出料管(4)。
4.根據權利要求3所述的一種污泥全自動減量化裝置，其特征在于，所述出料管(4)的底端連接有第二出料管(8)，且出料管(4)與第二出料管(8)的連接處設置有流量控制閥(5)，所述錐形儲料斗(1)的外壁設置有多個支桿(3)，多個所述支桿(3)的底端連接有底座(6)。
5.根據權利要求4所述的一種污泥全自動減量化裝置，其特征在于，所述螺旋輸送機包括支座(15)，所述支座(15)的一側固定有步進電機(11)，所述步進電機(11)的一端通過聯軸器連接有傳動軸(12)，所述傳動軸(12)的一側設置有螺旋葉(13)，所述螺旋葉(13)通過步進電機(11)推動污泥前進。
6.根據權利要求5所述的一種污泥全自動減量化裝置，其特征在于，所述第二出料管(8)的底端連接有進料口(9)，且進料口(9)的另一側連接有槽體(14)，所述螺旋葉(13)固定在槽體(14)的一側，所述槽體(14)的另一側設置有出料口(10)，所述槽體(14)通過支座(15)進行固定。
7.根據權利要求1所述的一種污泥全自動減量化裝置，其特征在于，所述污泥熱干化裝置包括罐體(16)，所述罐體(16)內設置有換熱器(24)和攪拌器(20)，所述罐體(16)的一側設置有進料口(19)，所述罐體(16)的底端內壁連接有出料口(21)，所述罐體(16)的外壁連接有支座(23)，所述罐體(16)的另一側內壁緊密連接有排氣出口(22)。
8.根據權利要求7所述的一種污泥全自動減量化裝置，其特征在于，所述罐體(16)的一側設置有電機(17)，且電機(17)的一端與攪拌器(20)相連，所述罐體(16)的一側內壁設置有蒸汽入口(18)，所述蒸汽入口(18)連接有換熱器(24)。
發明內容
本發明公開一種污泥全自動減量化裝置，旨在解決如何實現污泥脫水自動化，如何對污泥進一步減量化的技術問題。
為了實現上述目的，本發明采用了如下技術方案：
一種污泥全自動減量化裝置，包括PLC控制系統、污泥濃縮池、高壓隔膜壓濾機、污泥輸送帶、污泥斗、螺旋輸送機、污泥熱干化裝置和噸袋收集，所述高壓隔膜壓濾機通過污泥輸送帶與污泥斗相連，且高壓隔膜壓濾機產生的低含水污泥同時通過污泥輸送帶和污泥斗，所述污泥斗的底部設置有流量控制閥，所述螺旋輸送機同時設置在污泥斗的底部，所述螺旋輸送機的一端與污泥熱干化裝置相連，所述螺旋輸送機包括有出料口，所述污泥熱干化裝置設置在螺旋輸送機的出料口處，所述噸袋收集機構設置在污泥熱干化裝置的一側；
所述PLC控制系統用于設定所有裝置使用參數和控制裝置全自動運行，所述污泥濃縮池是用于存儲含水污泥，所述高壓隔膜壓濾機是根據運行時間和處理污泥量來確認型號，用于將泵抽出的含水污泥進行脫水處理，產生含水率為55％的泥餅，所述污泥輸送帶和高壓隔膜壓濾機進行聯動，用于將高壓隔膜壓濾機脫水后產生的泥餅輸送至污泥斗中，所述污泥斗用于存儲脫水后的泥餅，其容積量為-天的污泥存儲量，所述螺旋輸送機是利用旋轉的螺旋葉片將物料進行推移輸送，使脫水后的泥餅進入污泥熱干化裝置中，所述污泥熱干化裝置以間接加熱的方式去除污泥中的水分，減少污泥的體積，且處理量和污泥日產生量相同，所述噸袋是用于收集和存儲熱干化后的污泥。

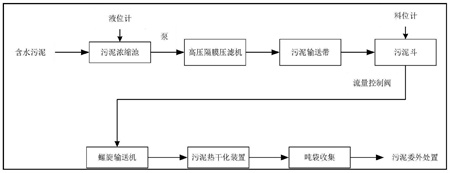

通過設置有PLC控制系統、污泥濃縮池、高壓隔膜壓濾機、污泥輸送帶、污泥斗、螺旋輸送機、污泥熱干化裝置和噸袋收集機構，廢水經過處理后產生的污泥排入到污泥濃縮池中，污泥濃縮池中污泥通過泵提升至高壓隔膜壓濾機中進行脫水處理，產生泥餅含水率為55％左右，泥餅通過輸送帶輸送至污泥斗中進行存儲，隨后通過螺旋輸送機輸送至污泥干化裝置中，通過間接加熱的方式進一步對污泥進行干化處置，隨后烘干污泥通過噸袋收集機構落入噸袋中存儲后委外處置，整個過程通過PLC控制系統及設定參數達到全自動運行，自動化程度高，勞動強度低，同時污泥減量化，比傳統工藝污泥體積減少約57～71％，減少污泥最終處置量，節約社會資源，進一步節省委外處置費用。
在一個優選的方案中，所述污泥濃縮池內設置有料位計，當料位計判定為低液位時泵停止運行，當料位計判定為中液位時泵開始運行，當料位計判定為高液位時泵繼續運行，且PLC控制系統進行異常報警提醒，所述污泥斗包括錐形儲料斗，所述錐形儲料斗的一側內壁設置有料位計，所述錐形儲料斗的外壁設置有吊耳，所述錐形儲料斗的底端內壁連接有出料管，所述出料管的底端連接有第二出料管，且出料管與第二出料管的連接處設置有流量控制閥，所述錐形儲料斗的外壁設置有多個支桿，多個所述支桿的底端連接有底座。
通過設置有料位計和流量控制閥，其中料位計用于監測錐形儲料斗內部的污泥存儲料位高度，同時通過流量控制閥控制污泥輸出流量，便于獲得污泥輸入與輸出數據，利于維持日出量平衡。
在一個優選的方案中，所述螺旋輸送機包括支座，所述支座的一側固定有步進電機，所述步進電機的一端通過聯軸器連接有傳動軸，所述傳動軸的一側設置有螺旋葉，所述螺旋葉通過步進電機推動污泥前進，所述第二出料管的底端連接有進料口，且進料口的另一側連接有槽體，所述螺旋葉固定在槽體的一側，所述槽體的另一側設置有出料口，所述槽體通過支座進行固定，所述污泥熱干化裝置包括罐體，所述罐體內設置有換熱器和攪拌器，所述罐體的一側設置有進料口，所述罐體的底端內壁連接有出料口，所述罐體的外壁連接有支座，所述罐體的另一側內壁緊密連接有排氣出口，所述罐體的一側設置有電機，且電機的一端與攪拌器相連，所述罐體的一側內壁設置有蒸汽入口，所述蒸汽入口連接有換熱器。
通過設置有污泥熱干化裝置，在對污泥進行熱干化處理時，通過罐體內部換熱器升溫，使罐體內部的空氣同步升溫，對罐體內部的污泥進行烘干，進一步強化烘干速度，同時污泥熱干化裝置內的電機通過PLC控制，設計與螺旋輸送機連鎖，實現全自動啟停。
由上可知，一種污泥全自動減量化裝置，包括PLC控制系統、污泥濃縮池、高壓隔膜壓濾機、污泥輸送帶、污泥斗、螺旋輸送機、污泥熱干化裝置和噸袋收集，所述高壓隔膜壓濾機通過污泥輸送帶與污泥斗相連，且高壓隔膜壓濾機產生的低含水污泥同時通過污泥輸送帶和污泥斗，所述污泥斗的底部設置有流量控制閥，所述螺旋輸送機同時設置在污泥斗的底部，所述螺旋輸送機的一端與污泥熱干化裝置相連，所述螺旋輸送機包括有出料口，所述污泥熱干化裝置設置在螺旋輸送機的出料口處，所述噸袋收集機構設置在污泥熱干化裝置的一側；
所述PLC控制系統用于設定所有裝置使用參數和控制裝置全自動運行，所述污泥濃縮池是用于存儲含水污泥，所述高壓隔膜壓濾機是根據運行時間和處理污泥量來確認型號，用于將泵抽出的含水污泥進行脫水處理，產生含水率為％的泥餅，所述污泥輸送帶和高壓隔膜壓濾機進行聯動，用于將高壓隔膜壓濾機脫水后產生的泥餅輸送至污泥斗中，所述污泥斗用于存儲脫水后的泥餅，其容積量為-天的污泥存儲量，所述螺旋輸送機是利用旋轉的螺旋葉片將物料進行推移輸送，使脫水后的泥餅進入污泥熱干化裝置中，所述污泥熱干化裝置以間接加熱的方式去除污泥中的水分，減少污泥的體積，且處理量和污泥日產生量相同，所述噸袋是用于收集和存儲熱干化后的污泥，具有自動化程度高，同時污泥減量化，節約社會資源、節省委外處置費用的技術效果。
（發明人：張煜;沈益婷;姚香平;任秋月）
