公布日：2023.10.20
申請日：2023.07.14
分類號：B01D33/64(2006.01)I;B01D33/46(2006.01)I;B01D33/80(2006.01)I
摘要
本發明公開了一種分段式活性污泥法污水處理系統，包括流道、格柵池、調節池、污泥池、水解酸化池、沉淀池、曝氣池、二次沉淀池和消毒脫氮池，其依次通過管道連接，格柵池內設有粗格柵機，粗格柵機一側設有擠壓組件，粗格柵機較高一端下方設有接料槽，接料槽上方于粗格柵機下方設有刮料組件。本發明可在粗格柵機過濾漂浮物的過程中，即可對漂浮物內部的污水進行擠壓，使釘耙上的漂浮物整體的重量大大減少，避免漂浮物在釘耙運輸過程中因吸附的污水重量而掉落，避免二次過濾，提高過濾效率，避免二次污染，并且利用撥動爪將釘耙里側的漂浮物向外撥動，從而可使得漂浮物堆積在釘耙的外側邊，方便釘耙將漂浮物投放到接料槽內。
權利要求書

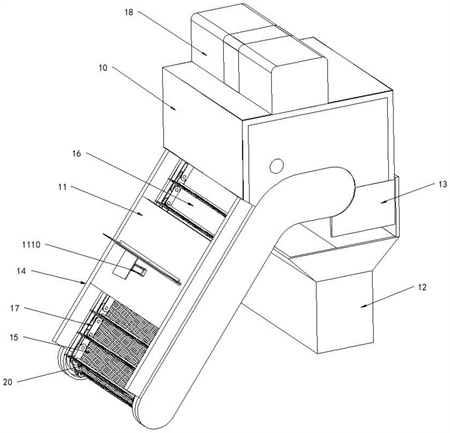

1.一種分段式活性污泥法污水處理系統，包括流道(1)、格柵池(2)、調節池(3)、污泥池(4)、水解酸化池(5)、沉淀池(6)、曝氣池(7)、二次沉淀池(8)和消毒脫氮池(9)，其依次通過管道連接，其特征在于：所述格柵池(2)內設有粗格柵機(10)，所述粗格柵機(10)用于對污水內的漂浮物進行過濾，所述粗格柵機(10)一側設有擠壓組件(11)，所述擠壓組件(11)用于對所述粗格柵機(10)過濾出來的漂浮物進行擠壓水分，所述粗格柵機(10)傾斜設置，所述粗格柵機(10)較高一端下方設有接料槽(12)，所述接料槽(12)上方于所述粗格柵機(10)下方設有刮料組件(13)，所述刮料組件(13)用于對所述粗格柵機(10)上殘留的漂浮物進行刮取。
2.根據權利要求1所述的一種分段式活性污泥法污水處理系統，其特征在于：所述粗格柵機(10)包括機架(14)、粗格柵網(15)、擋料板(16)、鏈條一(17)、鏈齒一、驅動電機一(18)、連接軸一(19)和釘耙(20)，所述粗格柵網(15)與所述擋料板(16)固定連接，所述機架(14)設于所述粗格柵網(15)和所述擋料板(16)兩側，所述驅動電機一(18)設于所述機架(14)上，所述鏈齒一套設于所述驅動電機一(18)的輸出軸上，所述鏈條一(17)與所述鏈齒一相嚙合，所述連接軸一(19)與所述鏈條一(17)連接，所述鏈條一(17)可帶動所述連接軸一(19)回轉，所述釘耙(20)設于所述連接軸一(19)外壁。
3.根據權利要求2所述的一種分段式活性污泥法污水處理系統，其特征在于：所述擠壓組件(11)包括擋板(1101)，所述擋板(1101)與所述機架(14)固定連接，所述擋板(1101)上設有滑動連接的擠壓板(1102)，所述擠壓板(1102)一端設有連接架(1103)，所述連接架(1103)內設有鉸接的連接軸二(1104)，所述連接軸二(1104)外壁設有撥動爪(1105)，所述撥動爪(1105)與所述釘耙(20)錯位分布，所述擠壓板(1102)一端貫穿所述擋板(1101)，所述擠壓板(1102)頂部設有鉸接的連接板一(1106)，所述連接板一(1106)外壁遠離所述擋板(1101)一側設有牽引繩一(1107)，所述牽引繩一(1107)一端貫穿所述擠壓板(1102)后與所述撥動爪(1105)連接，所述擋板(1101)外壁于所述連接板一(1106)一側設有限位板(1108)，所述限位板(1108)側壁上開設有與所述連接板一(1106)相匹配的槽口一(1109)，所述擋板(1101)外壁設有氣缸(1110)，所述氣缸(1110)的伸縮端與所述擠壓板(1102)固定連接。
4.根據權利要求3所述的一種分段式活性污泥法污水處理系統，其特征在于：所述擋板(1101)上開設有槽口二(1111)，所述擠壓板(1102)在所述槽口二(1111)內軸向位移，所述連接架(1103)可從所述槽口二(1111)內穿過，所述限位板(1108)的下表面與所述槽口二(1111)的上表面水平重合，所述連接軸二(1104)位于所述限位板(1108)下方。
5.根據權利要求4所述的一種分段式活性污泥法污水處理系統，其特征在于：所述連接軸二(1104)外壁套設有扭簧二，所述扭簧二用于帶動所述連接軸二(1104)復位，所述連接板一(1106)通過連接軸三與所述擠壓板(1102)鉸接，所述連接軸三外壁套設有扭簧三，所述扭簧三用于帶動所述連接軸三復位。
6.根據權利要求5所述的一種分段式活性污泥法污水處理系統，其特征在于：所述刮料組件(13)包括連接板二(1301)，所述連接板二(1301)外壁設有若干個轉動連接的圓盤(1302)，所述圓盤(1302)外壁設有滑動連接的連接塊(1303)，所述連接塊(1303)外壁設有弧形刮料筒(1304)，所述弧形刮料筒(1304)的內半徑與所述釘耙(20)的半徑相同，所述圓盤(1302)側壁上設有與所述連接塊(1303)相匹配的滑槽(1305)，所述圓盤(1302)內部設有電動伸縮桿(1306)，所述連接塊(1303)外壁設有牽引繩二(1307)，所述牽引繩二(1307)一端與所述連接塊(1303)固定連接，所述牽引繩二(1307)另一端與所述電動伸縮桿(1306)的伸縮端固定連接，所述連接塊(1303)外壁于所述牽引繩二(1307)外側設有彈簧(1308)，所述彈簧(1308)一端于所述滑槽(1305)側壁固定連接。
7.根據權利要求6所述的一種分段式活性污泥法污水處理系統，其特征在于：所述圓盤(1302)外壁遠離所述連接塊(1303)一側設有連接軸四，其中一個所述連接軸四與驅動電機二(1311)的輸出軸固定連接，所述連接軸四貫穿所述連接板二(1301)，所述連接軸四外壁套設有鏈齒二(1309)，所述鏈齒二(1309)外壁嚙合有鏈條二(1310)，所述鏈條二(1310)帶動多個所述鏈齒二(1309)同時轉動，所述連接板二(1301)外側設有防護罩(1312)。
8.根據權利要求6所述的一種分段式活性污泥法污水處理系統，其特征在于：所述粗格柵機(10)的回轉速度由調節模塊控制，所述調節模塊可根據漂浮物的數量自動調節粗格柵機(10)的回轉速度。
9.根據權利要求8所述的一種分段式活性污泥法污水處理系統，其特征在于：所述調節模塊包括流速傳感器、雙目攝像頭、圖像處理單元、數據計算單元和指令單元，所述流速傳感器設于所述流道(1)內部，所述雙目攝像頭設于所述流道(1)上方，所述雙目攝像頭的輸出端與所述圖像處理單元的輸入端電線連接，所述圖像處理單元和所述流速傳感器的輸出端均分別與所述數據計算單元的輸入端電性連接，所述數據計算單元的輸出端與所述指令單元的輸入端電性連接。
10.根據權利要求9所述的一種分段式活性污泥法污水處理系統，其特征在于：所述流速傳感器用于對流道(1)內污水的流動速率進行實時采集，所述圖像采集單元用于對流道(1)內的漂浮物進行圖像采集，所述圖像處理單元用于對采集到的圖像的清晰度進行處理，所述數據計算單元用于對處理后的漂浮物圖像進行數據提取，所提取的數據包括連接在一起的漂浮物的總面積，以及漂浮物與粗格柵機(10)之間的距離，同時收集流道(1)內流速的實時數據，然后對上述得到的數據進行計算，最終得出當前粗格柵機(10)的回轉速度，并根據粗格柵機(10)的回轉速度計算處擠壓板(1102)的伸縮動作時間點，以及弧形刮料筒(1304)的轉動半徑數據，所述指令單元可根據得到的粗格柵機(10)的回轉速度、擠壓板(1102)的伸縮動作時間點、以及弧形刮料筒(1304)的轉動半徑數據發送調節信號。
發明內容
本發明的目的在于提供一種分段式活性污泥法污水處理系統，以解決上述背景技術中提出的問題。
為了解決上述技術問題，本發明提供如下技術方案：一種分段式活性污泥法污水處理系統，包括流道、格柵池、調節池、污泥池、水解酸化池、沉淀池、曝氣池、二次沉淀池和消毒脫氮池，其依次通過管道連接，所述格柵池內設有粗格柵機，所述粗格柵機用于對污水內的漂浮物進行過濾，所述粗格柵機一側設有擠壓組件，所述擠壓組件用于對所述粗格柵機過濾出來的漂浮物進行擠壓水分，所述粗格柵機傾斜設置，所述粗格柵機較高一端下方設有接料槽，所述接料槽上方于所述粗格柵機下方設有刮料組件，所述刮料組件用于對所述粗格柵機上殘留的漂浮物進行刮取。
進一步的，所述粗格柵機包括機架、粗格柵網、擋料板、鏈條一、鏈齒一、驅動電機一、連接軸一和釘耙，所述粗格柵網與所述擋料板固定連接，所述機架設于所述粗格柵網和所述擋料板兩側，所述驅動電機一設于所述機架上，所述鏈齒一套設于所述驅動電機一的輸出軸上，所述鏈條一與所述鏈齒一相嚙合，所述連接軸一與所述鏈條一連接，所述鏈條一可帶動所述連接軸一回轉，所述釘耙設于所述連接軸一外壁。
進一步的，所述擠壓組件包括擋板，所述擋板與所述機架固定連接，擋板的內表面與釘耙的尖端貼合，以防止漂浮物掉落，所述擋板上設有滑動連接的擠壓板，所述擠壓板一端設有連接架，所述連接架內設有鉸接的連接軸二，所述連接軸二外壁設有撥動爪，所述撥動爪與所述釘耙錯位分布，其中撥動爪包括若干個爪軸，若干個爪軸等距分布，釘耙包括若干個釘軸，若干個釘軸等距分布，爪軸與釘軸錯位分布，所述擠壓板一端貫穿所述擋板，所述擠壓板頂部設有鉸接的連接板一，所述連接板一外壁遠離所述擋板一側設有牽引繩一，所述牽引繩一一端貫穿所述擠壓板后與所述撥動爪連接，所述擋板外壁于所述連接板一一側設有限位板，所述限位板側壁上開設有與所述連接板一相匹配的槽口一，所述擋板外壁設有氣缸，所述氣缸的伸縮端與所述擠壓板固定連接。
進一步的，所述擋板上開設有槽口二，所述擠壓板在所述槽口二內軸向位移，所述連接架可從所述槽口二內穿過，所述限位板的下表面與所述槽口二的上表面水平重合，使得連接架可從限位板下穿過，所述連接軸二位于所述限位板下方。
進一步的，所述連接軸二外壁套設有扭簧二，所述扭簧二用于帶動所述連接軸二復位，連接軸二可帶動撥動爪復位，使得撥動爪的初始狀態處于爪軸向下的狀態，所述連接板一通過連接軸三與所述擠壓板鉸接，所述連接軸三外壁套設有扭簧三，所述扭簧三用于帶動所述連接軸三復位，可在連接板不受限位板作用力時，自動復位至連接板與擠壓板垂直的狀態。
進一步的，所述刮料組件包括連接板二，所述連接板二外壁設有若干個轉動連接的圓盤，所述圓盤外壁設有滑動連接的連接塊，所述連接塊外壁設有弧形刮料筒，所述弧形刮料筒為彈性材質，所述互動刮料筒為橡膠制造，所述弧形刮料筒的內半徑與所述釘耙的半徑相同，所述圓盤側壁上設有與所述連接塊相匹配的滑槽，所述圓盤內部設有電動伸縮桿，所述連接塊外壁設有牽引繩二，所述牽引繩二一端與所述連接塊固定連接，所述牽引繩二另一端與所述電動伸縮桿的伸縮端固定連接，所述連接塊外壁于所述牽引繩二外側設有彈簧，所述彈簧一端于所述滑槽側壁固定連接。
進一步的，所述圓盤外壁遠離所述連接塊一側設有連接軸四，其中一個所述連接軸四與驅動電機二的輸出軸固定連接，所述連接軸四貫穿所述連接板二，所述連接軸四外壁套設有鏈齒二，所述鏈齒二外壁嚙合有鏈條二，所述鏈條二帶動多個所述鏈齒二同時轉動，所述連接板二外側設有防護罩，防止有灰塵調入鏈條鏈齒內。
進一步的，所述粗格柵機的回轉速度由調節模塊控制，所述調節模塊可根據漂浮物的數量自動調節粗格柵機的回轉速度。
進一步的，所述調節模塊包括流速傳感器、雙目攝像頭、圖像處理單元、數據計算單元和指令單元，所述流速傳感器設于所述流道內部，所述雙目攝像頭設于所述流道上方，所述雙目攝像頭的輸出端與所述圖像處理單元的輸入端電線連接，所述圖像處理單元和所述流速傳感器的輸出端均分別與所述數據計算單元的輸入端電性連接，所述數據計算單元的輸出端與所述指令單元的輸入端電性連接。
進一步的，所述流速傳感器用于對流道內污水的流動速率進行實時采集，所述圖像采集單元用于對流道內的漂浮物進行圖像采集，所述圖像處理單元用于對采集到的圖像的清晰度進行處理，所述數據計算單元用于對處理后的漂浮物圖像進行數據提取，所提取的數據包括連接在一起的漂浮物的總面積，以及漂浮物與粗格柵機之間的距離，同時收集流道內流速的實時數據，然后對上述得到的數據進行計算，最終得出當前粗格柵機的回轉速度，并根據粗格柵機的回轉速度計算處擠壓板的伸縮動作時間點，以及弧形刮料筒的轉動半徑數據，所述指令單元可根據得到的粗格柵機的回轉速度、擠壓板的伸縮動作時間點、以及弧形刮料筒的轉動半徑數據發送調節信號。
與現有技術相比，本發明所達到的有益效果是：
1、本發明可在粗格柵機過濾漂浮物的過程中，即可對漂浮物內部的污水進行擠壓，使釘耙上的漂浮物整體的重量大大減少，避免漂浮物在釘耙運輸過程中因吸附的污水重量而掉落，避免二次過濾，提高過濾效率，并且擠壓后的污水會直接排放至格柵池內繼續進行處理，從而可避免在其輸送至接料槽后，因堆積產生大量污水造成的二次污染，進而可降低對周圍環境產生的危害，并且擠壓后的漂浮物會緊密貼合在一起，在釘耙對其運輸過程中不易散落，提高漂浮物的過濾效果，并且在擠壓過程中，可利用撥動爪將釘耙里側的漂浮物向外撥動，從而可使得漂浮物堆積在釘耙的外側邊，方便釘耙將漂浮物投放到接料槽內，并且這也可使得漂浮物緊密堆積在一起，更加不易散落，便于釘耙對其運輸，通過控制弧形刮料筒貼合釘耙外壁轉動一圈，可將由于前面經過擠壓板擠壓，殘留在釘耙外壁的漂浮物剮蹭掉，對釘耙進行清理，避免其外壁堆積漂浮物，并且在處理污水的過程中，可通過調節模塊對粗格柵機的回轉速度進行實時自動調節，使得粗格柵機可根據需要處理的污水中的漂浮物量來控制釘耙的運行速度，從而可在漂浮物量少時，慢速運行釘耙，而在漂浮物量多時，高速運行釘耙，這樣可減少在漂浮物量少時高速運行釘耙所消耗的能量，也可避免在漂浮物量多時，慢速運行釘耙導致漂浮物大量堆積在釘耙處，不能及時對其處理，降低污水處理效率的問題，本申請非常適合污水處理過程中使用，大大提高污水過濾效率。
（發明人：葉益帆;周敏;徐俊）
