公布日：2023.12.12

申請日：2023.07.31

分類號：F28F27/00(2006.01)I;F28D21/00(2006.01)I;F28D20/00(2006.01)I

摘要

本發明公開了一種廢水熱量再利用系統，屬于資源再利用領域，包括熱水源，用于提供廢熱水；控制系統，用于控制熱水的傳輸；動力輸送組，用于將廢熱水傳輸到熱量控制組；熱量控制組，包括熱水容器、溫度傳感器、控制器、執行器和熱交換設備；設備，包括直接使用設備和間接使用設備；所述控制系統包括傳感器模塊、通信模塊、控制模塊和執行模塊，所述通信模塊與傳感器模塊和控制模塊連接，用于數據傳輸；廢水熱量再利用系統不僅可以將廢熱水的熱量傳遞給其他設備或流體，還可以通過熱交換設備實現雙向熱交換,合理進行分配廢熱水，充分地回收和利用熱能，提高熱能的回收效率，降低資源的浪費。

權利要求書

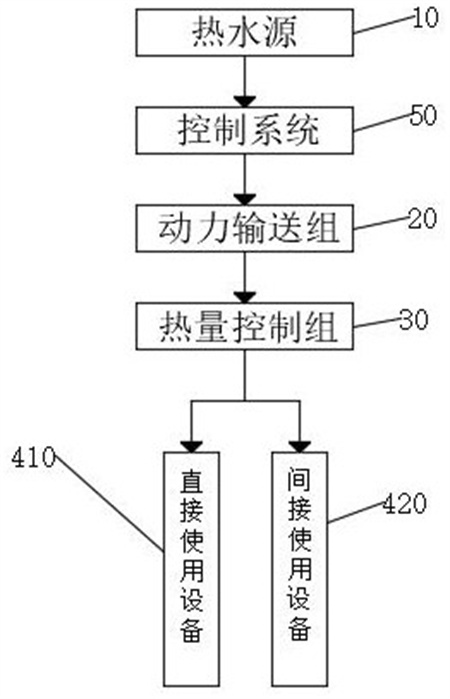

1.一種廢水熱量再利用系統，其特征在于，包括：熱水源（10），用于提供廢熱水；控制系統（50），用于控制熱水的傳輸；動力輸送組（20），用于將廢熱水傳輸到熱量控制組（30）；熱量控制組（30），包括熱水容器（310）、溫度傳感器（320）、控制器（330）、執行器（340）和熱交換設備（350）；設備，包括直接使用設備（410）和間接使用設備（420）；所述控制系統（50）包括傳感器模塊（510）、通信模塊（520）、控制模塊（530）和執行模塊（540），所述通信模塊（520）與傳感器模塊（510）和控制模塊（530）連接，用于數據傳輸；所述控制模塊（530），接收傳感器模塊（510）和用戶界面模塊（550）輸入的數據，并進行決策和控制操作；所述執行模塊（540），根據控制模塊（530）的指令執行操作。

2.根據權利要求1所述的一種廢水熱量再利用系統，其特征在于：所述熱水源（10）具有廢熱水時，所述控制系統（50）控制動力輸送組（20）將廢熱水傳輸到熱量控制組（30）。

3.根據權利要求2所述的一種廢水熱量再利用系統，其特征在于：所述熱水容器（310）用于儲存熱廢水，所述溫度傳感器（320）用于采集熱廢水的溫度，所述控制器（330）與溫度傳感器（320）相連，用于接收溫度傳感器（320）傳輸的溫度數據，并對其進行處理和分析，生成相應的控制信號，所述執行器（340）與控制器（330）相連，用于根據控制信號執行相應的操作或控制，所述熱交換設備（350）用于熱量交換。

4.根據權利要求2所述的一種廢水熱量再利用系統，其特征在于：所述動力輸送組（20）和熱量控制組（30）設置有相同數量的動力輸送件和熱量控制件。

5.根據權利要求1所述的一種廢水熱量再利用系統，其特征在于：所述通信模塊（520）與用戶界面模塊（550）連接，用于用戶交互。

6.根據權利要求1所述的一種廢水熱量再利用系統，其特征在于：所述傳感器模塊（510）負責從外部環境中采集數據，并將其傳輸給控制模塊（530）。

7.根據權利要求6所述的一種廢水熱量再利用系統，其特征在于：所述通信模塊（520）與傳感器模塊（510）連接，并與控制模塊（530）連接。

8.根據權利要求6所述的一種廢水熱量再利用系統，其特征在于：所述控制模塊（530）接收傳感器模塊（510）傳來的數據和用戶界面模塊（550）輸入的數據，并對數據進行處理、決策和控制。

9.根據權利要求1所述的一種廢水熱量再利用系統，其特征在于：所述通信模塊（520）包括處理器（521）、通信接口（522）、儲存器（523）、協議處理器（524）和外部接口（525），所述通信接口（522）、儲存器（523）、協議處理器（524）和外部接口（525）均與處理器（521）雙向連接。

發明內容

本發明的目的在于提供一種廢水熱量再利用系統，以解決只有一個熱交換路徑，能量轉移量有限，熱能很難被完全利用，導致能源浪費的問題。

為實現上述目的，本發明提供如下技術方案：一種廢水熱量再利用系統，包括熱水源，用于提供廢熱水；控制系統，用于控制熱水的傳輸；動力輸送組，用于將廢熱水傳輸到熱量控制組；熱量控制組，包括熱水容器、溫度傳感器、控制器、執行器和熱交換設備；設備，包括直接使用設備和間接使用設備；所述控制系統包括傳感器模塊、通信模塊、控制模塊和執行模塊，所述通信模塊與傳感器模塊和控制模塊連接，用于數據傳輸；所述控制模塊，接收傳感器模塊和用戶界面模塊輸入的數據，并進行決策和控制操作；所述執行模塊，根據控制模塊的指令執行操作。

進一步的，所述熱水源具有廢熱水時，所述控制系統控制動力輸送組將廢熱水傳輸到熱量控制組。

進一步的，所述熱水容器用于儲存熱廢水，所述溫度傳感器用于采集熱廢水的溫度，所述控制器與溫度傳感器相連，用于接收溫度傳感器傳輸的溫度數據，并對其進行處理和分析，生成相應的控制信號，所述執行器與控制器相連，用于根據控制信號執行相應的操作或控制，所述熱交換設備用于熱量交換。

進一步的，所述動力輸送組和熱量控制組設置有相同數量的動力輸送件和熱量控制件。

進一步的，所述通信模塊與用戶界面模塊連接，用于用戶交互。

進一步的，所述傳感器模塊負責從外部環境中采集數據，并將其傳輸給控制模塊。

進一步的，所述通信模塊與傳感器模塊連接，并與控制模塊連接。

進一步的，所述控制模塊接收傳感器模塊傳來的數據和用戶界面模塊輸入的數據，并對數據進行處理、決策和控制。

進一步的，所述通信模塊包括處理器、通信接口、儲存器、協議處理器和外部接口，所述通信接口、儲存器、協議處理器和外部接口均與處理器雙向連接。

與現有技術相比，本發明的有益效果是：該廢水熱量再利用系統，廢水熱量再利用系統不僅可以將廢熱水的熱量傳遞給其他設備或流體，還可以通過熱交換設備實現雙向熱交換,合理進行分配廢熱水，充分地回收和利用熱能，提高熱能的回收效率，降低資源的浪費;該廢水熱量再利用系統，可以根據需要選擇直接使用設備或間接使用設備來利用廢熱水的熱量，直接使用設備可以直接利用廢熱水的熱量，而間接使用設備可以將廢熱水的熱量傳遞給其他流體，多樣化的利用方式使系統更加靈活和適應不同的需求；該廢水熱量再利用系統，廢水熱量再利用系統通過控制系統和傳感器模塊的配合，可以實現對熱能的精確控制和調節，根據實時的溫度數據和用戶設定的參數，系統可以智能地控制熱量的傳遞和利用，以滿足不同設備的需求，并提高系統的靈活性和可控性。

（發明人：曹連芬;董先盛;曹夢竹;徐生宇;樊帆;高歌;董闖;孫家如;王平;郝克宇;葛晨;宋衛明）
