申請日2014.10.25
公開(公告)日2015.02.04
IPC分類號C02F3/30
摘要
本實用新型涉及一種污水處理系統，集水池通過豎向的隔板(3)分為兩個池子;所述集水池通過隔板(3)分為缺氧池(1)和MBR好氧池(2);所述隔板(3)上部有方孔(3a);所述的MBR好氧池(2)底部設置有MBR板式膜組件(7)，所述MBR板式膜組件(7)上配備曝氣管路A(8)，MBR好氧池(2)配備有單獨的曝氣管路B(9)，所述曝氣管路A(8)和曝氣管路B(9)共用一臺鼓風機(6)。本實用新型將最接近現有技術中的曝氣池和MBR膜池根據實際工作經驗精簡合并，另外增加缺氧池，從而對生活污水進行反硝化脫氮，降解部分大分子有機物，更適用于對富含大分子有機物的生活污水進行有效降解。
權利要求書
1.一種污水處理系統，包括集水池、進水管、出水管，集水池通過豎向的隔板(3)分為兩個池子;出水管上依次設有吸水泵(4)和紫外消毒裝置(5)，其特征在于：所述集水池通過隔板(3)分為缺氧池(1)和MBR好氧池(2);所述隔板(3)上部有方孔(3a);所述的MBR好氧池(2)底部設置有MBR板式膜組件(7)，所述出水管連接在該MBR板式膜組件(7)上;所述MBR板式膜組件(7)上配備曝氣管路A(8)，MBR好氧池(2)配備有單獨的曝氣管路B(9)，所述曝氣管路A(8)和曝氣管路B(9)共用一臺鼓風機(6)。
2.如權利要求1所述的污水處理系統，其特征在于，所述的缺氧池(1)和MBR好氧池(2)之間設有回流裝置;所述回流裝置包括設置在MBR好氧池(2)中的回流泵(10)和一端連接回流泵(10)一端通入缺氧池(1)的回流管路(11)。
說明書
一種污水處理系統
技術領域
本實用新型涉及一種污水處理設備，特別是一種污水處理系統。
技術背景
中國是一個缺水國家,污水處理及回用是開發利用水資源的有效措施。污水回用是將城市污水、工業污水通過膜生物反應器等設備處理之后,將其用于綠化、沖洗、補充觀賞水體等非飲用目的,而將清潔水用于飲用等高水質要求的用途。
曝氣是使空氣與水強烈接觸的一種手段，其目的在于將空氣中的氧溶解于水中，并且將水中不需要的氣體和揮發性物質放逐到空氣中。
膜-生物反應器(Membrane Bio-Reactor,MBR)為膜分離技術與生物處理技術有機結合之新型態廢水處理系統。主要利用沉浸于好氧生物池內之膜分離設備截留槽內的活性污泥與大分子有機物。與傳統的生化水處理技術相比，MBR具有以下主要特點：處理效率高、出水水質好;設備緊湊、占地面積小;易實現自動控制、運行管理簡單。
生活污水和某些工業廢水中不但存在著大量細菌，并常含有病毒、阿米巴孢囊等。它們通過一般的廢水處理過程還不能被滅絕，需要進行消毒處理。現今污水消毒常用紫外線對污水進行消毒，而常規的就是設置紫外線消毒渠，紫外燈對紫外消毒渠內的污水進行照射消毒，且渠內設有攪拌裝置，邊攪拌邊消毒，但是該裝置對污水消毒不徹底，特別是對渠底部的污水消毒不夠徹底，而且渠內水多攪拌裝置攪拌耗能大，耗電多，成本高。
隨著經濟發展和人口增長，農村水污染的治理受到越來越多的關注。由于尚沒有專門針對農村污水的一體化處理設備，所以目前農村地區的生活污水處理只能利用城市污水和工業污水處理設施。但是利用現有設施又存在投資大、操作運行維護成本高等問題，不適合農村地區的實際應用。
經發明人檢索，認為2013202927713號專利申請為本實用新型最接近現有技術，但是該文件公開的帶污水紫外消毒裝置的雙重曝氣MBR 膜池存在兩個問題，一方面將集水池分為曝氣池和MBR膜池在現實使用中沒有多大意義，一方面對于富含大分子有機物的生活污水而言，使用該系統不能對其進行有效降解。
實用新型內容
本實用新型所要解決的技術問題是，提供一種結構精簡，更適于處理生活污水的污水處理系統。
為到達上述目的，本實用新型采用了如下技術方案。

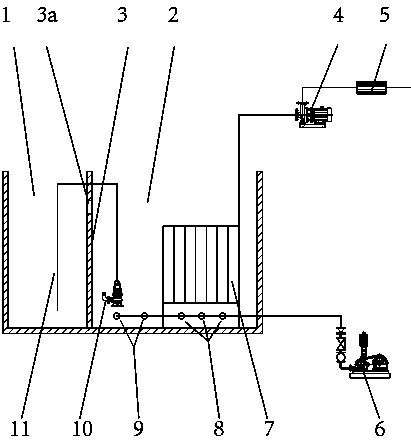

一種污水處理系統，包括集水池、進水管、出水管，集水池通過豎向的隔板(3)分為兩個池子;出水管上依次設有吸水泵(4)和紫外消毒裝置(5)，其特征在于：所述集水池通過隔板(3)分為缺氧池(1)和MBR好氧池(2);所述隔板(3)上部有方孔(3a);所述的MBR好氧池(2)底部設置有MBR板式膜組件(7)，所述出水管連接在該MBR板式膜組件(7)上;所述MBR板式膜組件(7)上配備曝氣管路A(8)，MBR好氧池(2)配備有單獨的曝氣管路B(9)，所述曝氣管路A(8)和曝氣管路B(9)共用一臺鼓風機(6)。
所述的缺氧池(1)和MBR好氧池(2)之間設有回流裝置;所述回流裝置包括設置在MBR好氧池(2)中的回流泵(10)和一端連接回流泵(10)一端通入缺氧池(1)的回流管路(11)。
本實用新型的有益效果：
本實用新型將最接近現有技術中的曝氣池和MBR膜池根據實際工作經驗精簡合并，另外增加缺氧池，從而對生活污水進行反硝化脫氮，降解部分大分子有機物，更適用于對富含大分子有機物的生活污水進行有效降解。而且本實用新型在缺氧池和MBR好氧池之間設有回流裝置，使集水池中的水形成一個循環，污水進入缺氧池，將污染物進行反硝化脫氮轉變一個形態，然后進入到到好氧池進行曝氣又變為一個形態，在經過回流裝置進入到缺氧池，如此循環往復，直至水質達到要求，再經過MBR板式膜組件凈化后排出。
