公開(公告)日2016.06.01
IPC分類號C02F5/12; C02F5/10
摘要
本發明公開了一種綠色環保水處理緩蝕劑及其制備方法，綠色環保水處理緩蝕劑由MAAA與ATA組成，綠色環保水處理緩蝕劑的溶液總濃度為40mg/L，其中MAAA的濃度為30~10mg/L，ATA濃度為10~30mg/L。本發明利用ATA與MAAA具有良好的緩蝕協同作用，其復配緩蝕作用能有效減緩金屬的腐蝕，具有用量低，緩蝕阻垢能力較強的突出優點。
權利要求書
1.一種綠色環保水處理緩蝕劑，其特征在于，其由MAAA與ATA組成，綠色環保水處理緩蝕劑的溶液總濃度為40mg/L，其中MAAA的濃度為30~10mg/L，ATA濃度為10~30mg/L。
2.如權利要求1所述的綠色環保水處理緩蝕劑，其特征在于，所述MAAA的結構式如下：
。
3.如權利要求1所述的綠色環保水處理緩蝕劑，其特征在于，所述ATA為C2H4N4。
4.如權利要求1所述的綠色環保水處理緩蝕劑，其特征在于，所述MAAA的濃度為30mg/L，ATA濃度為10mg/L。
5.如權利要求1所述的綠色環保水處理緩蝕劑，其特征在于，所述MAAA的濃度為10mg/L，ATA濃度為30mg/L。
6.如權利要求1所述的綠色環保水處理緩蝕劑，其特征在于，所述MAAA的濃度為20mg/L，ATA濃度為20mg/L。
7.如權利要求1所述的綠色環保水處理緩蝕劑，其特征在于，所述MAAA的濃度為15mg/L，ATA濃度為25mg/L。
8.一種綠色環保水處理緩蝕劑的制備方法，其特征在于，其包括以下步驟：將MAAA與ATA加入純水入槽體中，使總濃度達到40mg/L，攪拌至完全溶解。
說明書
綠色環保水處理緩蝕劑及其制備方法
技術領域
本發明涉及一種緩蝕劑及其制備方法，特別是涉及一種綠色環保水處理緩蝕劑及其制備方法。
背景技術
金屬腐蝕是金屬在環境中的腐蝕介質發生作用而使金屬成為氧化狀態的熱力學自發過程。據報道，每年由于金屬腐蝕而造成的經濟損失占國民生產總值的1.5～2.4%。為了應對金屬腐蝕加劇，人們對緩蝕劑使用越來越多。但是目前應用的緩蝕劑大多數并不是綠色環保的緩蝕劑，或多或少會對環境產生一定的危害。3-氨基-1,2,4-三氮唑(ATA)是一種用途廣泛的有機合成中間體，也是用于人體蛋白質中色氨酸含量的特種生化試劑，由于其光敏性以及生物活性而被廣泛用于抗菌素類藥物，三唑類偶氨染料，感光材料，內吸性殺菌劑以及植物生長調節劑的合成與制備，但由于它具有很強的螯合性，無磷無毒，可以用做金屬防腐蝕用緩蝕劑，此方面國內外研究的不是很多。MAAA是一種低分子量的聚電解質，由馬來酸與丙烯酸按一定比例共聚制得，MAAA對碳酸鹽等具有很強的分散作用，熱穩定性高，可在300℃高溫等惡劣條件下使用，與其它水處理藥劑具有良好的相容性和協同增效作用。對包括磷酸鹽在內的水垢的生成具有良好的抑制作用。由于MAAA阻垢性能和耐高溫性能優異，因此廣泛用于低壓鍋爐、集中采暖、中央空調及各類循環冷卻水系統中。MAAA也可用于紡織印染行業作螯合分散劑使用。目前，國內外對這兩種緩蝕劑的應用都有了一定的研究，但將ATA與MAAA復配用于減緩金屬腐蝕的研究，尚未見諸報道。
發明內容
本發明所要解決的技術問題是提供一種綠色環保水處理緩蝕劑及其制備方法，其利用ATA與MAAA具有良好的緩蝕協同作用，其復配緩蝕作用能有效減緩金屬的腐蝕，具有用量低，緩蝕阻垢能力較強的突出優點。
本發明是通過下述技術方案來解決上述技術問題的：一種綠色環保水處理緩蝕劑，其特征在于，其由MAAA與ATA組成，綠色環保水處理緩蝕劑的溶液總濃度為40mg/L，其中MAAA的濃度為30~10mg/L，ATA濃度為10~30mg/L。
優選地，所述MAAA的結構式如下：
。
優選地，所述ATA為C2H4N4。
優選地，所述MAAA的濃度為30mg/L，ATA濃度為10mg/L。
優選地，所述MAAA的濃度為10mg/L，ATA濃度為30mg/L。
優選地，所述MAAA的濃度為20mg/L，ATA濃度為20mg/L。
優選地，所述MAAA的濃度為15mg/L，ATA濃度為25mg/L。
本發明還提供一種綠色環保水處理緩蝕劑的制備方法，其特征在于，其包括以下步驟：將MAAA與ATA加入純水入槽體中，使總濃度達到40mg/L，攪拌至完全溶解。

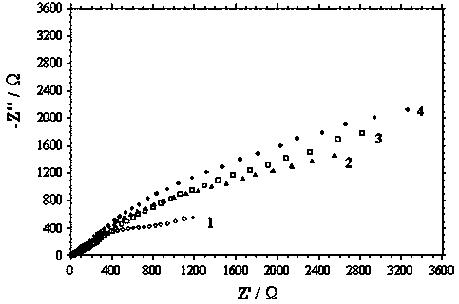

本發明的積極進步效果在于：所述MAAA與ATA復配的緩蝕劑是一種綠色、環保緩蝕劑，對環境無危害。本發明緩蝕劑將上述兩種緩蝕劑復配使用后其效果好于其中任何一種緩蝕劑單一使用。電化學數據表明，加入40mg/L的復配緩蝕劑后銅合金的腐蝕電流大大降低，僅為0.89μA·cm-2，緩蝕效率約96.50%。本發明緩蝕劑對3%NaCl溶液中的金屬具有明顯的緩蝕效果，其配方中的兩種緩蝕劑發揮了緩蝕協同效應。
